关于电容的解的问题 - ansoft吧

level 2

lovehehe123456 楼主

1.假设有三个物体，设置矩阵A，A包含两个物体，设置矩阵B包含三个物体，两次矩阵得到的相同物体间的电容数值不相同，为什么会出现这种情况？

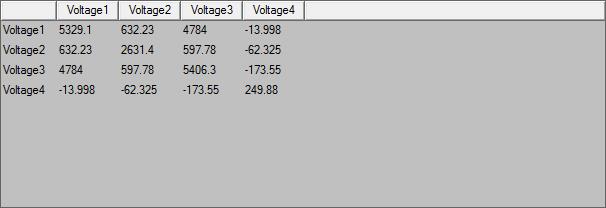

2.这个问题是我的课题，画一个变压器内部结构图，模拟求解，变压器结构和参变量与求解结果下图，为什么结果中非对角线会出现正值呢？或者说，这个结果如何理解。

2017年02月08日 03点02分 1

level 2

lovehehe123456 楼主

关于第一个问题，我的当时仿真的时候没有截图，只有仿真结果，所以没传图片。请大神们帮我看看

2017年02月08日 03点02分 2

level 2

lovehehe123456 楼主

请大神们指点一二，弄了好久还没弄明白>_<

2017年02月08日 08点02分 4

level 2

lovehehe123456 楼主

大神们

帮帮我

2017年02月09日 02点02分 5

level 10

518落木

1、虽然说电容量是电容的物理参数，但电容具体效果是与上面的电位有关系的。举个简单的例子，两个由电解质隔离的金属板是有电容的，但如果这两个金属板在电路中处于同一电位，那么在电路中的等效电容就是0.
所以既然有三个导体，就要给三个导体都指定电位，与实际一致，这样仿真的结果才准确。
2、非对角线上是会有正有负，这就跟电感的互感一样，是正常的，和电压极性有关。

2017年02月09日 03点02分 6

lovehehe123456

谢谢大神，你说的第2点我有些明白了，但我刚才对于你的第一点我又做了一个模拟，但并没有成功，请大神过目。我觉得最憋屈的是没法有一个公式或是软件来验证算得的结果对不对，一切仿佛都在瞎忙活。

2017年02月09日 07点02分

lovehehe123456

我觉得我的这两个问题到最后就变成一个问题了，如果我想求两个物体之间的电容，是列一个大矩阵呢？还是两个两个的求呢？

2017年02月11日 01点02分

lovehehe123456

元宵节快乐^_^

2017年02月11日 01点02分

518落木

@lovehehe123456 大矩阵
