wangdadayu
楼主
2017年02月03日 03点02分
2
level 5
wangdadayu
楼主

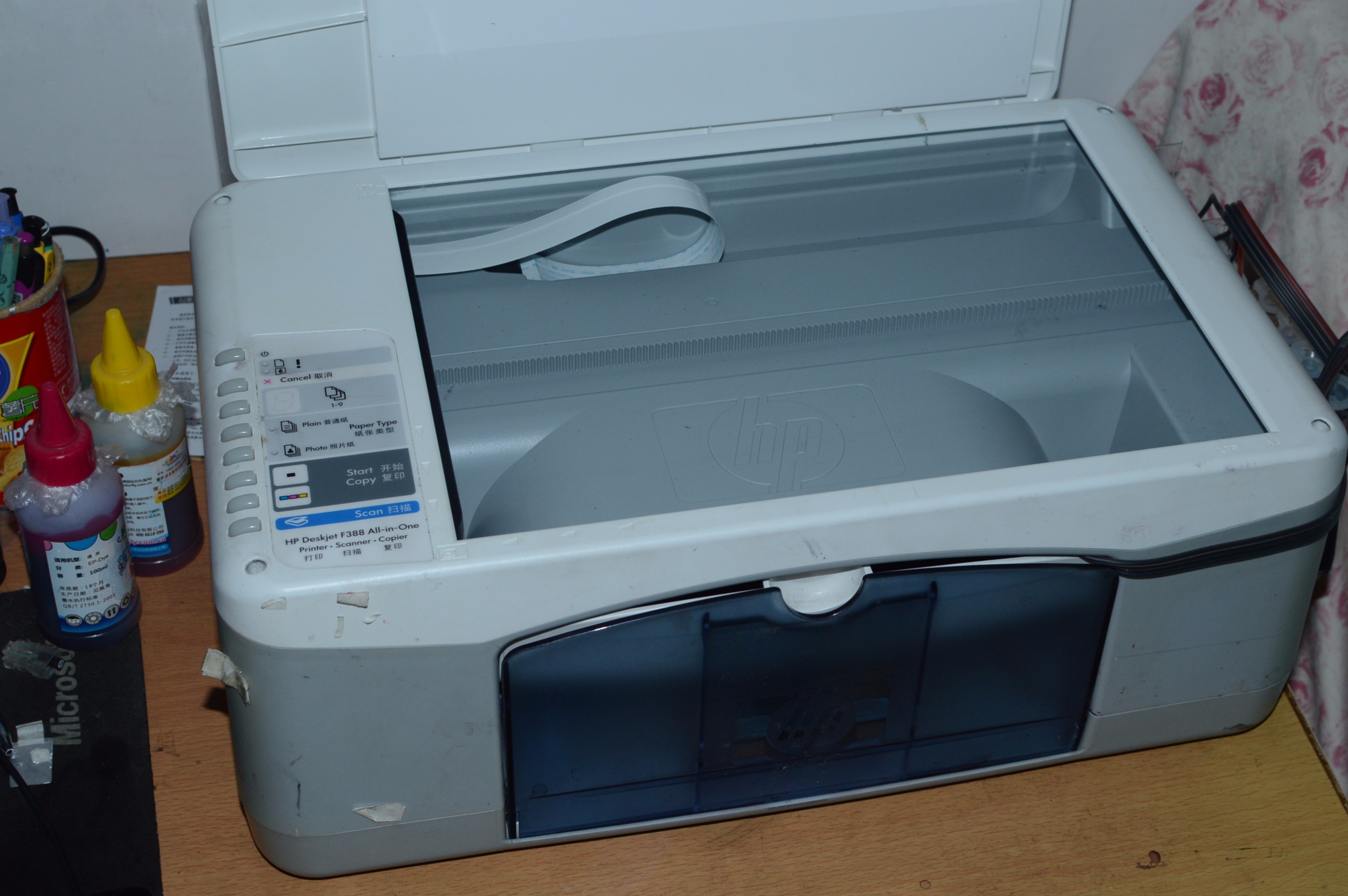

我这个打印机用连供墨很久了,漏墨问题非常严重.大家可以看一下第二张图里的特写.不过漏墨的地方不是太多,我觉得整理好这一小块就可以了.比如在下面打个孔使废墨外流.
上面盖板用什么螺丝刀下开的，
2019年06月19日 03点06分
星形六角螺丝T10口径.JMCRV-T10,原来帖子不见了.可以买组合头式的螺丝刀盒.
2019年06月19日 07点06分
@yxm476282 见此楼回复
2019年06月19日 07点06分
level 5
wangdadayu
楼主

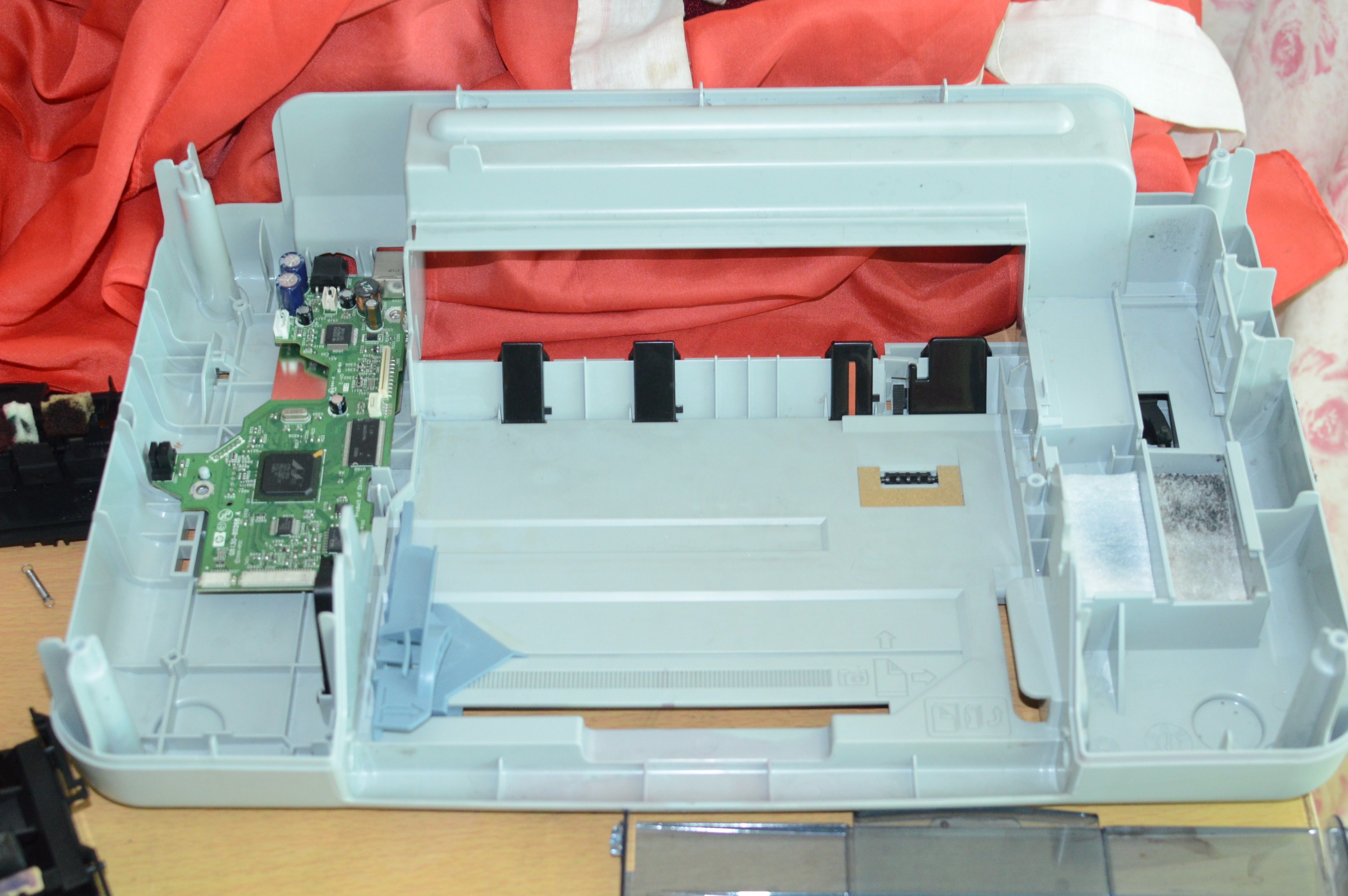

在水龙头下清晰后如上图所示.然后我们开始安装.首先要把底盘反过来安装背面.

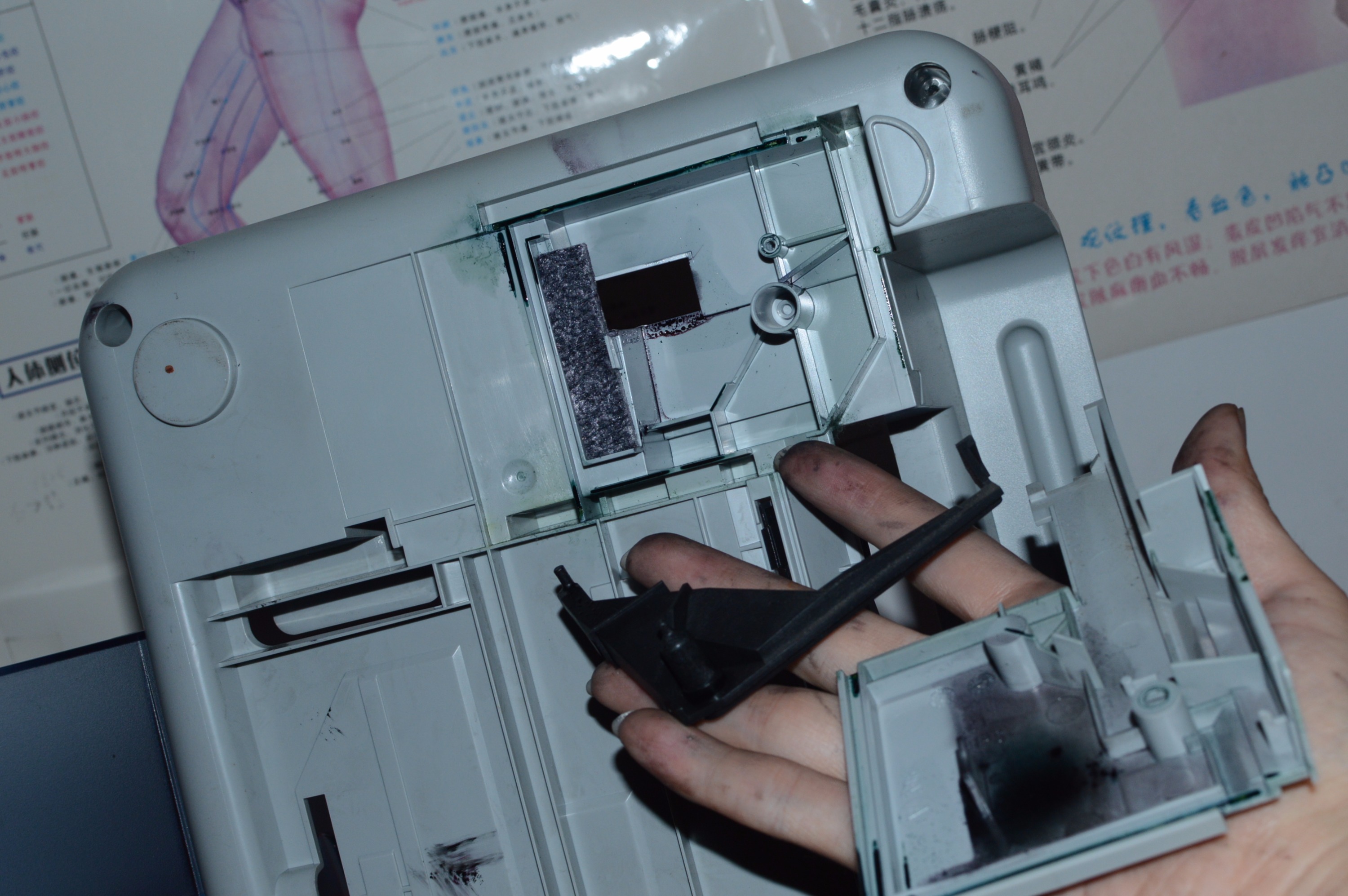

背面有两个塑料构件,一块吸墨海面.这是清洗前的样子.
黑色塑料如上图安装.
安装完毕.
level 5
level 5
wangdadayu
楼主

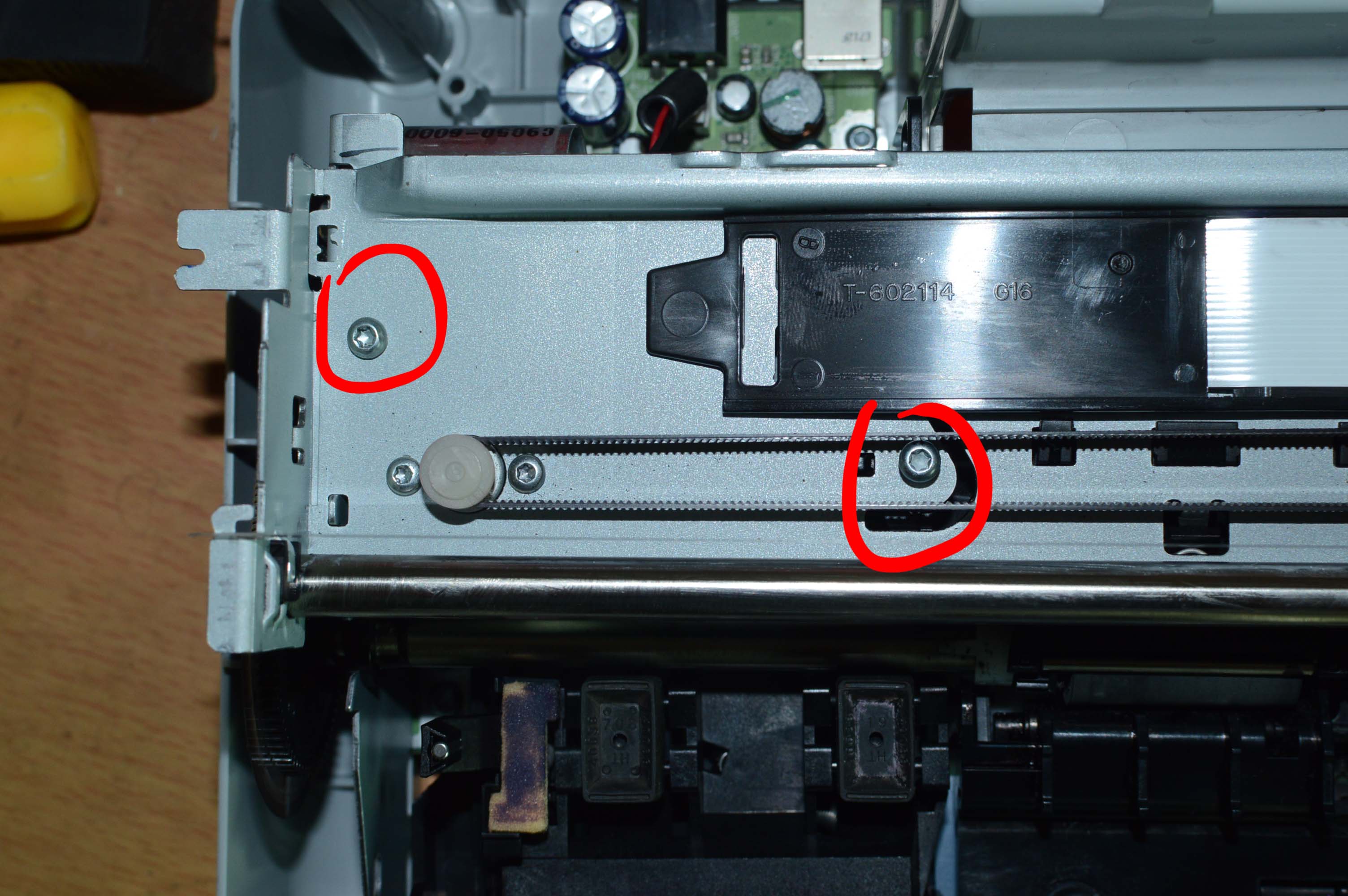

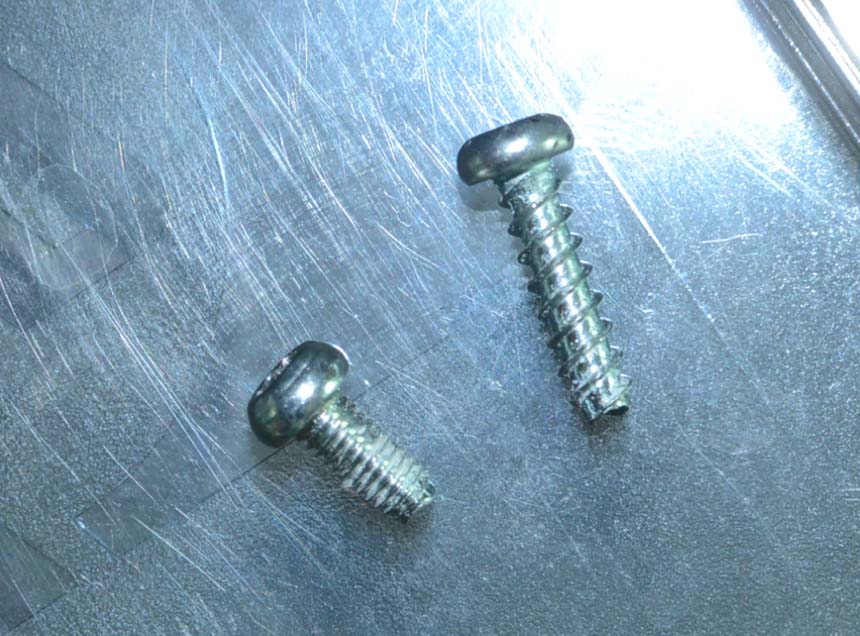

然后是进纸设备的安装.首先我们看一下螺丝.

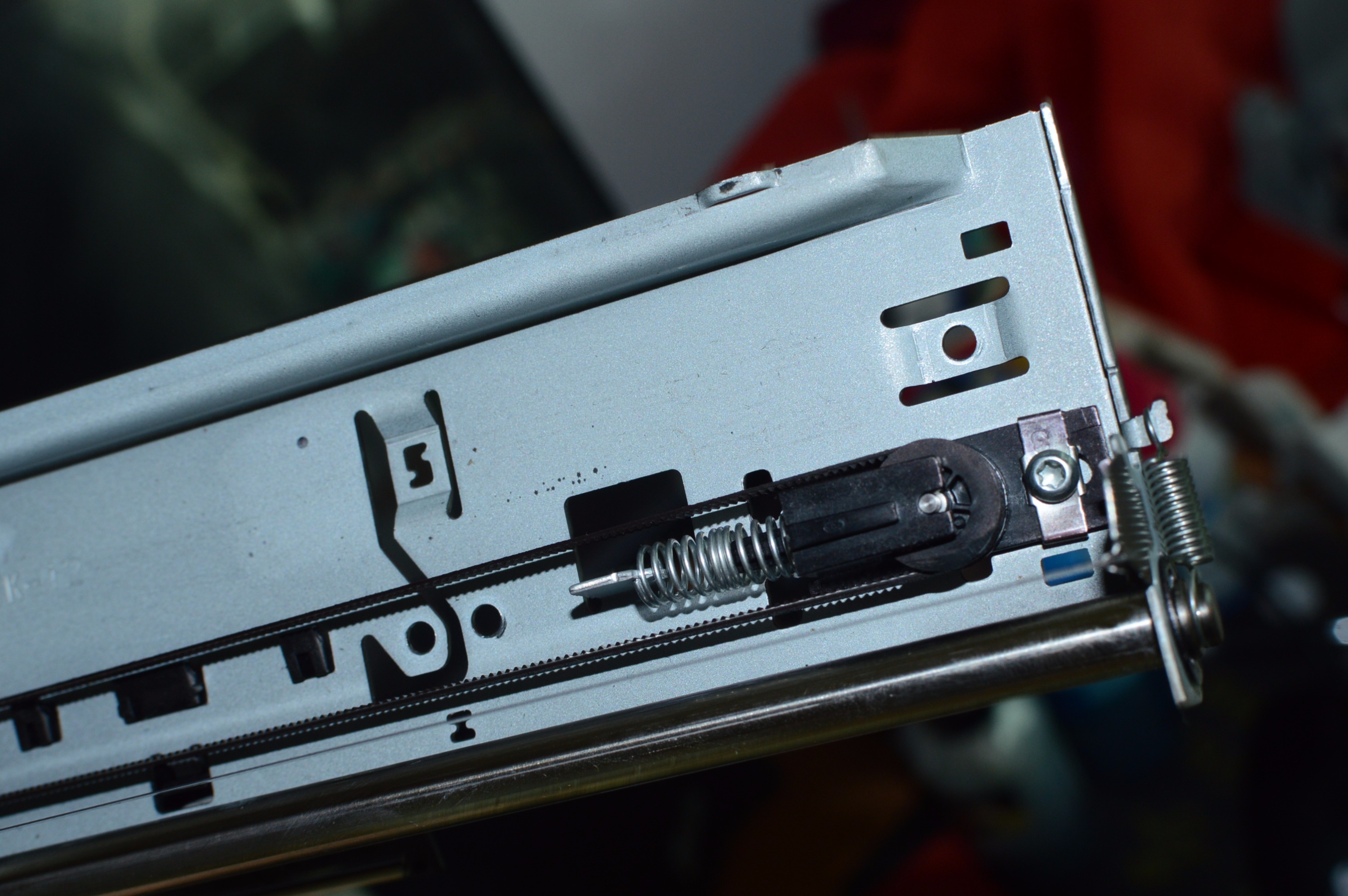

其中长的这个,是钢板与塑料安装用的.短的是钢板与钢板安装用的.用途比较明显.

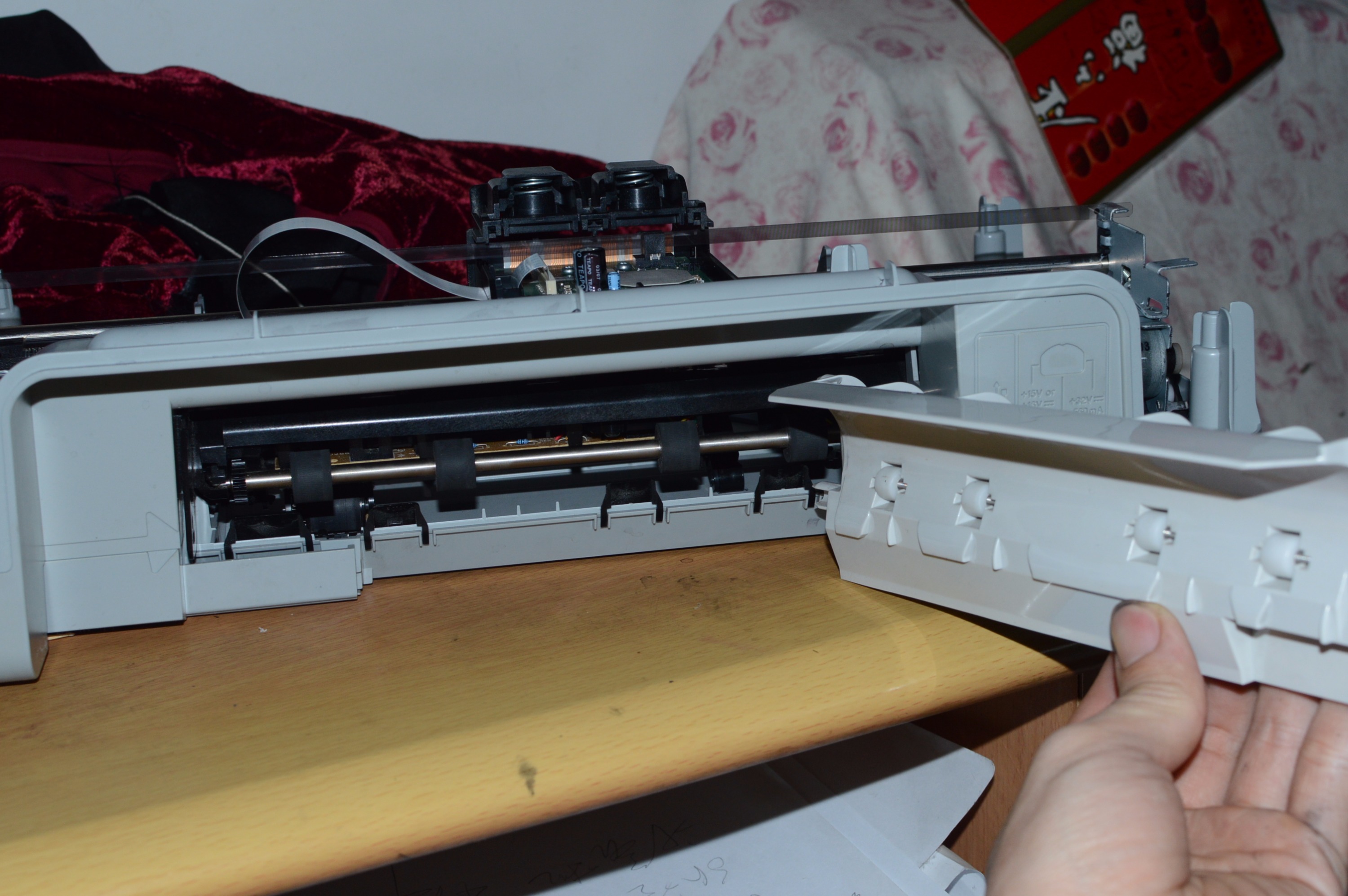

下图为底部的进纸设备的样子.

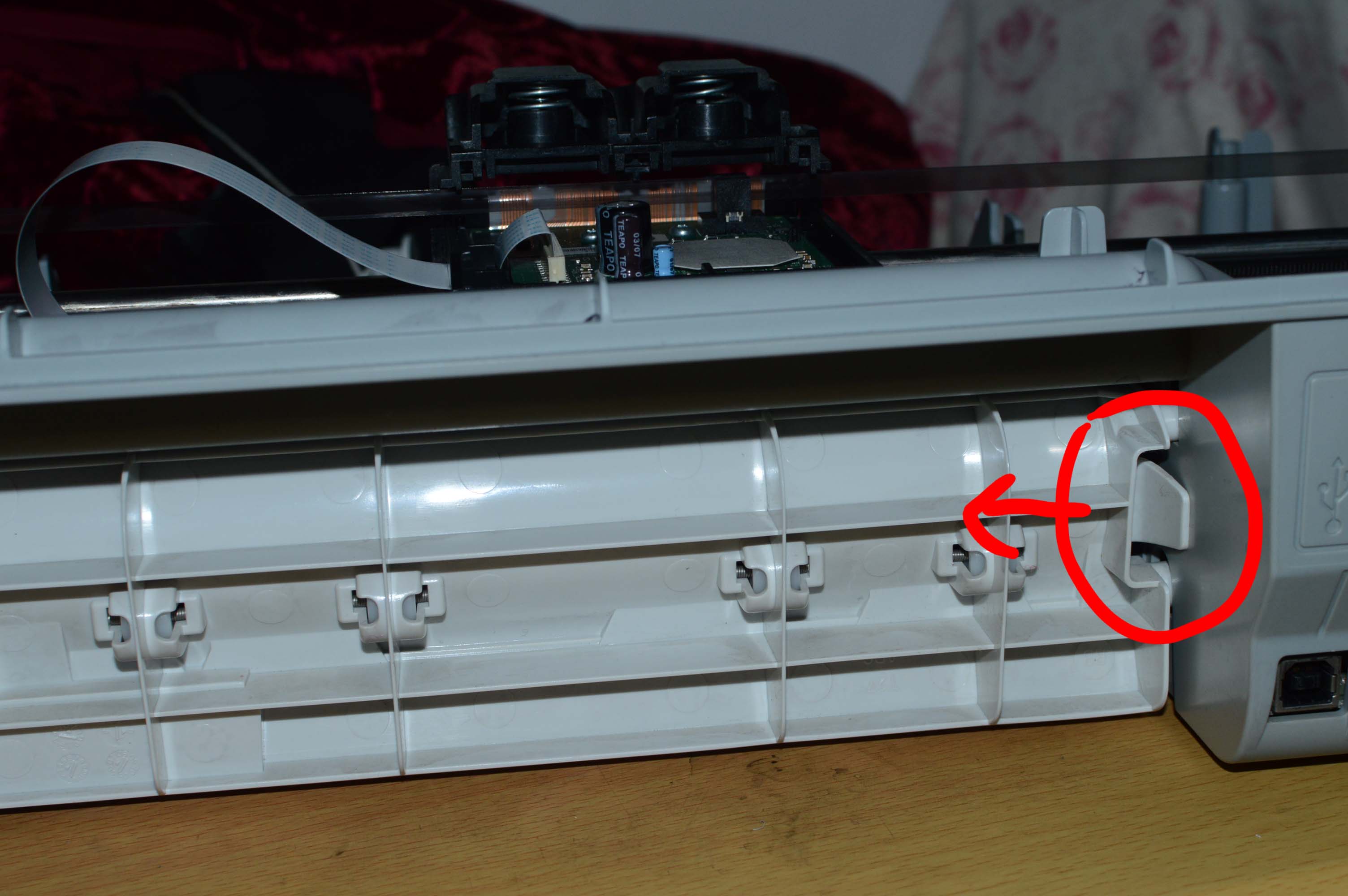

纸盘右面有一个塑料的杆件,是用来拉出清洗打印头的盘用的.
纸盘背面如下
2017年02月03日 03点02分
7
其中长的这个,是钢板与塑料安装用的.短的是钢板与钢板安装用的.用途比较明显.下图为底部的进纸设备的样子.
纸盘右面有一个塑料的杆件,是用来拉出清洗打印头的盘用的.纸盘背面如下
level 5
wangdadayu
楼主
先安装右侧
右面这个清洗打印头的盘是可以滑动的,滑动到进纸一侧可以用螺丝刀撬开.这个忘记照过程了.
左侧有一个插口,还有一个塑料突起,先插入插口.然后对应安装.

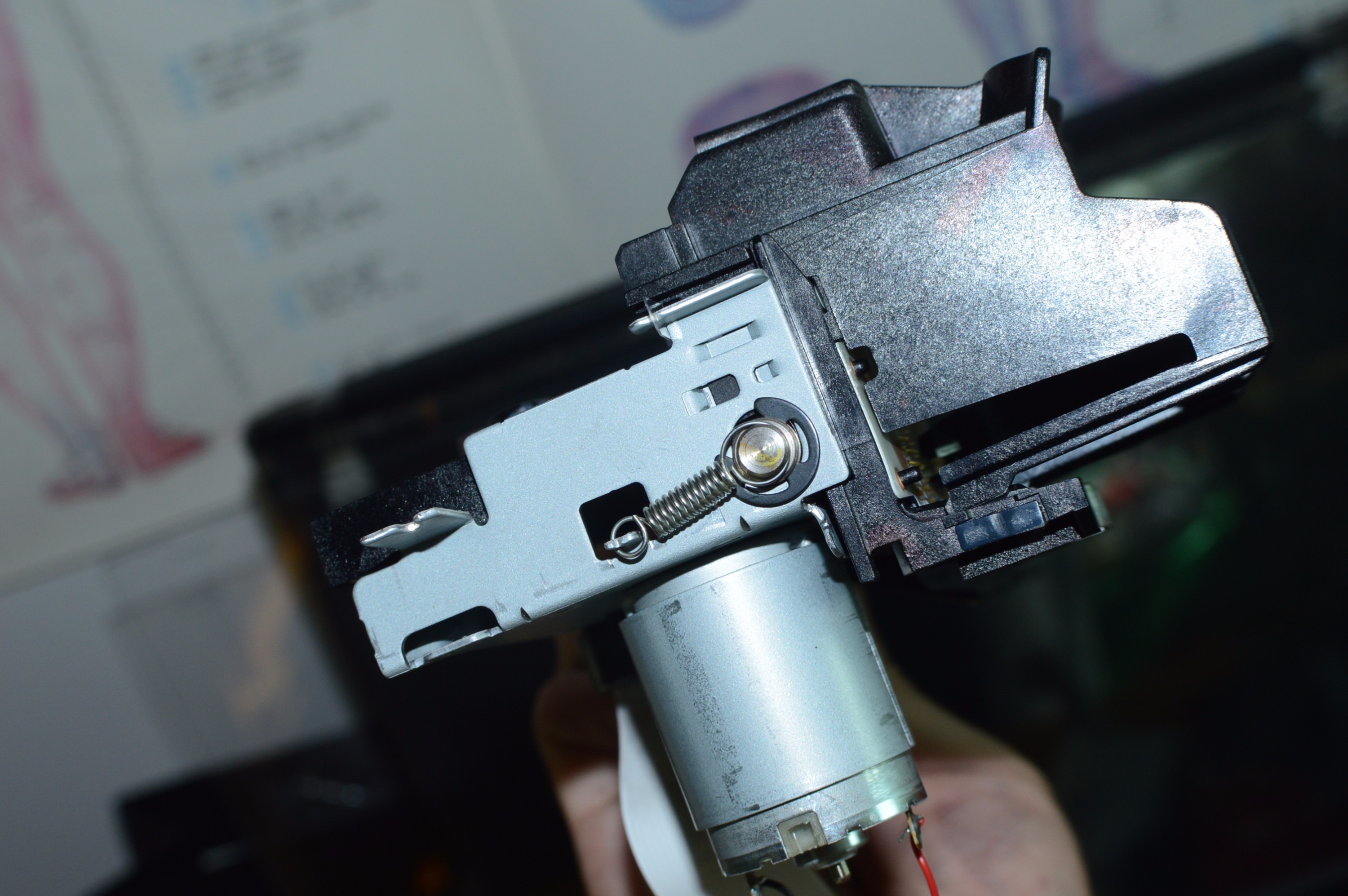

右侧打印头清洗部分的上部构件安装.
2017年02月03日 03点02分
8
右面这个清洗打印头的盘是可以滑动的,滑动到进纸一侧可以用螺丝刀撬开.这个忘记照过程了.左侧有一个插口,还有一个塑料突起,先插入插口.然后对应安装.右侧打印头清洗部分的上部构件安装.
level 5
wangdadayu
楼主

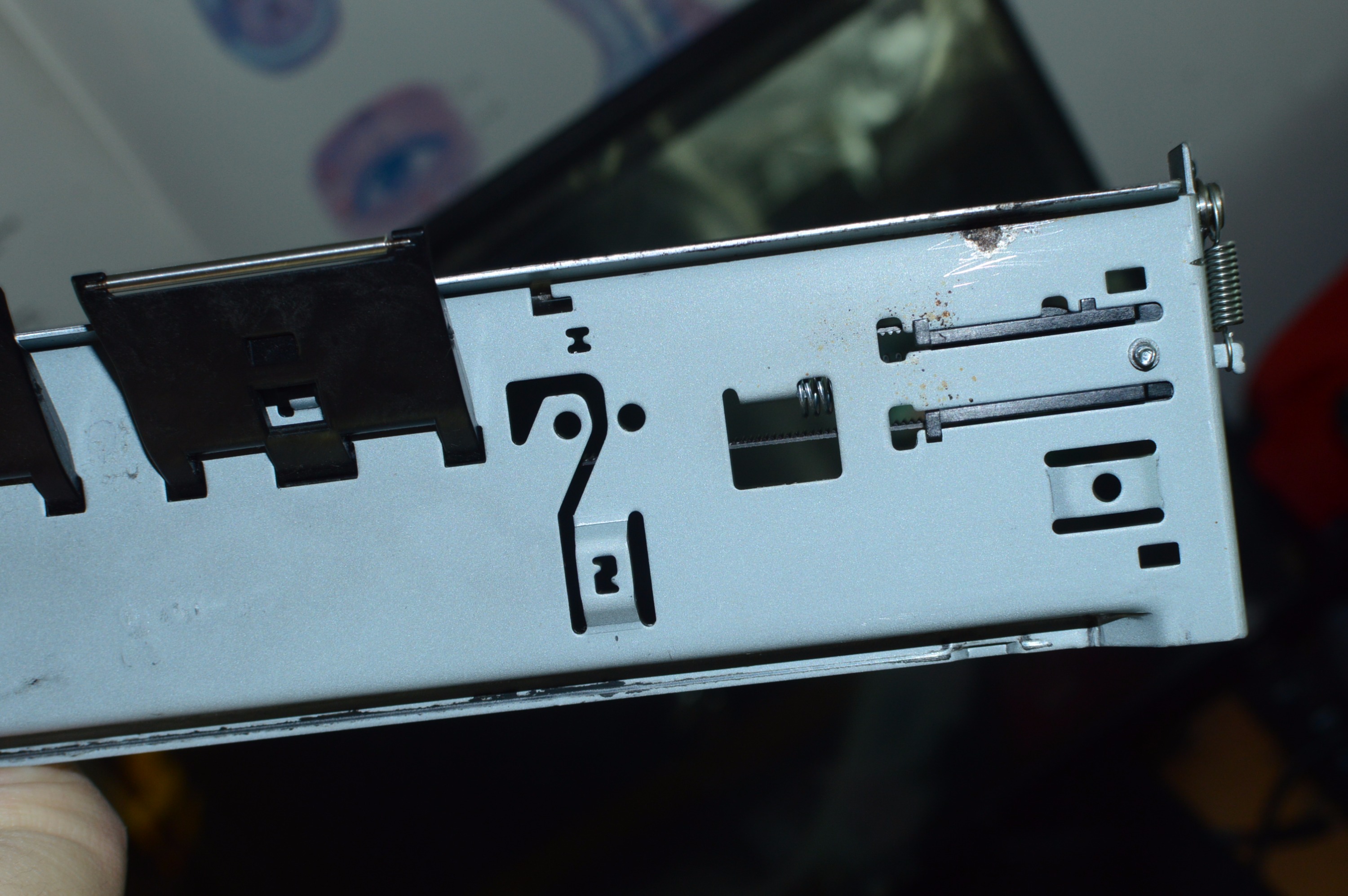

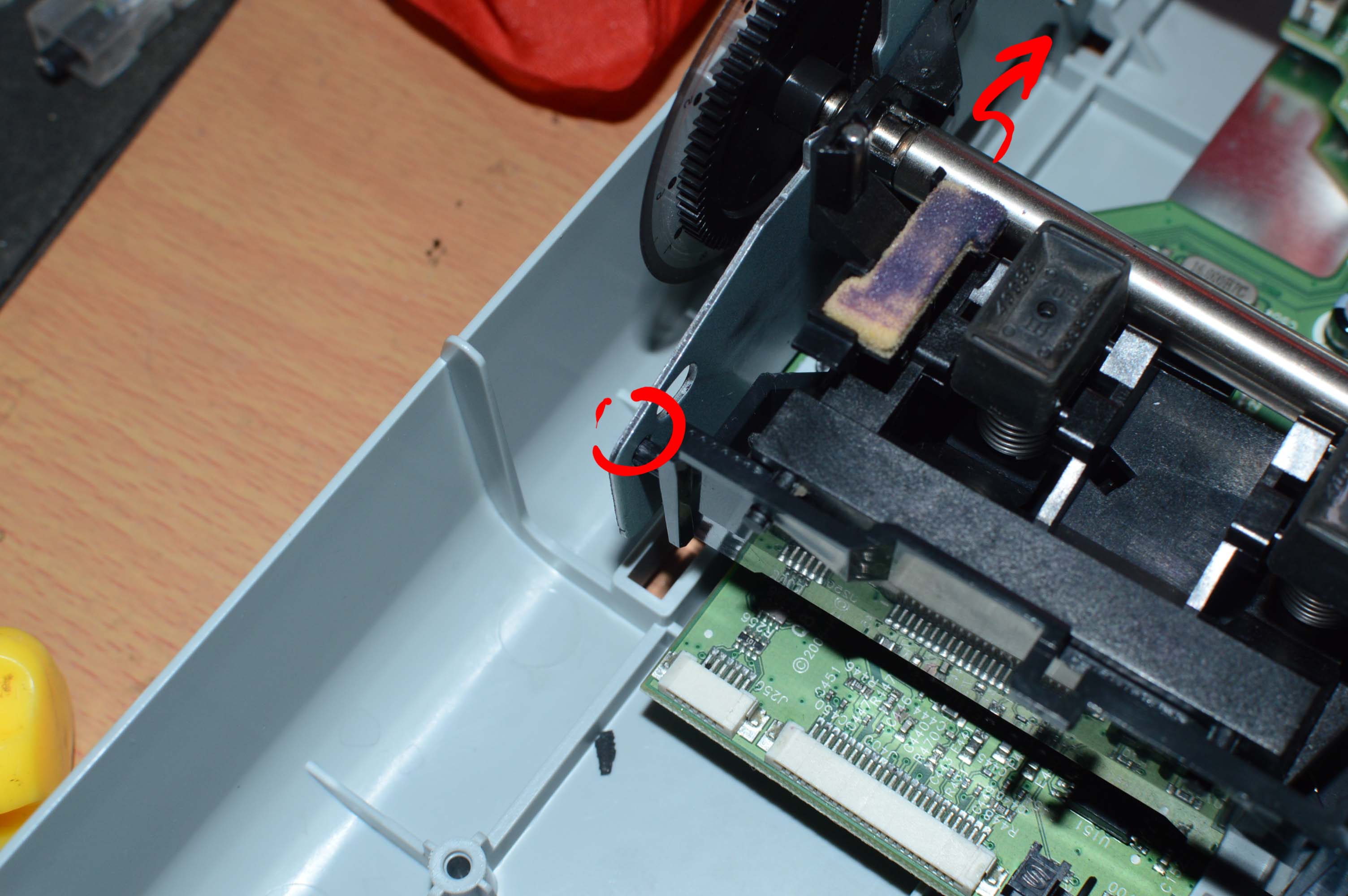

关于漏墨点的问题,是在这个架子的右侧的缺口漏墨,基本不会滴落到主板上.
托盘的细部.
继续安装.
2017年02月03日 03点02分
10
托盘的细部.继续安装.
在吗
2017年09月13日 03点09分
level 5
level 5
level 5
level 5
level 5
wangdadayu
楼主
安装位置

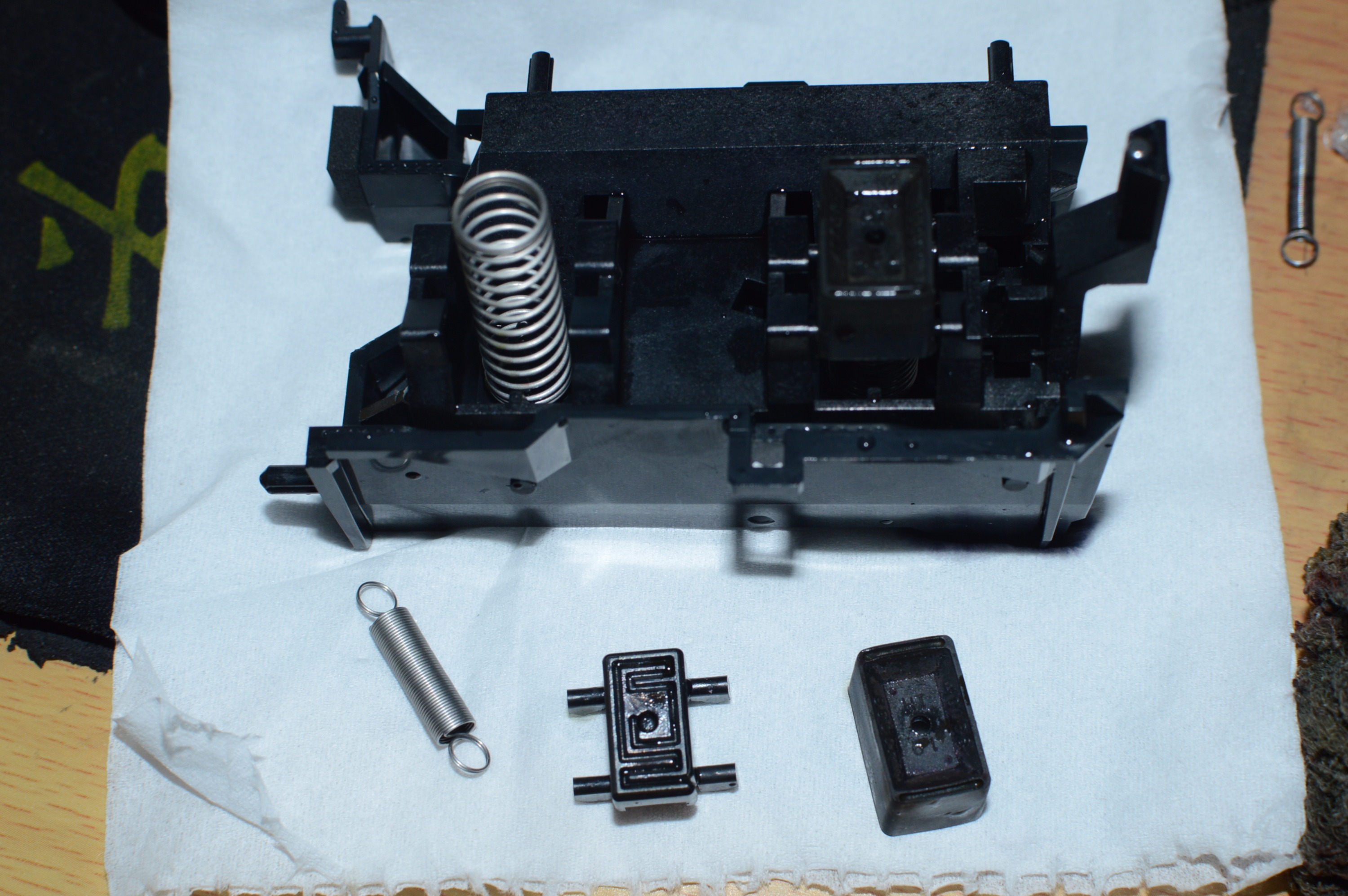

下图为打印头清洗构件,应该就是一种橡胶板来回剐蹭.
左侧停放墨盒的地方不要刮到下面的橡胶封口按钮.可以适当移动下面的架子的角度.
2017年02月03日 03点02分
15
下图为打印头清洗构件,应该就是一种橡胶板来回剐蹭.左侧停放墨盒的地方不要刮到下面的橡胶封口按钮.可以适当移动下面的架子的角度.
level 5
level 5
wangdadayu
楼主
此款打印机 最大的缺点就是墨盒为一次性墨盒,我参照了网上那些粘贴6号与34 35 36触点的方法,可以说是有有时候好使有时候不好使,然后又在网上卖了一些二手墨盒来使用,希望有大神以后能破解墨盒的记数.
