QCWdrsstc的原理曾经在帖子中讲过（http://bbs.makertime.org/read-589）
电路图地址：http://bbs.makertime.org/read-782-1

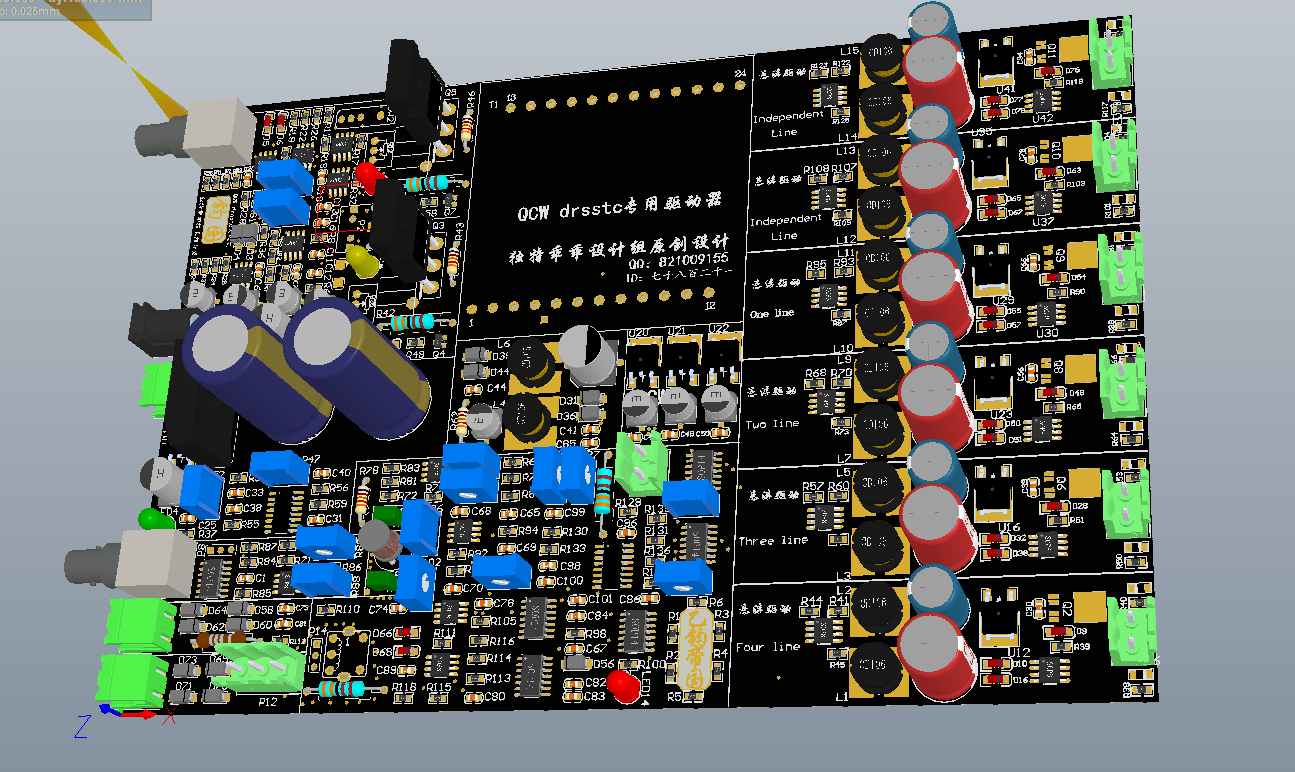

一个效果图
注：1.此电路图为简易版本，仅省去了电源电路部分，保留了驱动主电路部分的完整。实际使用时需增大图腾驱动部分功率且自行脑补电源~
2.drsstc驱动部分抄自互联网最烂大街的~drsstc驱动电路
特点：
1，灭弧器与驱动连接只需一条光纤作为信号传输线路
2，QCWdrsstc工作时，可在灭弧处手动调节锯齿波斜率/灭弧脉宽大小（2-16ms），应对不同输入电压，以及更灵活的调整
3，通过电压比较器拾取三角波制造灭弧的中断信号，做到同步，且更便捷高效的控制静态电压。
4，采用同步buck输出~效率更高~
5，buck输出采用悬浮驱动设计，解决了因输出占空比问题导致的GDT伏秒不平衡
6，全模拟电路。
工作原理在上面发的原理贴中有讲，总体上不离D类放大器~
对原理不是很了解的爱好者建议不要盲目抄板制作，实验与调试还是需要不错的基础知识的~
实现QCW的思路不止一种，电路图不止一个~
希望借鉴与学习~创新中发展~
2017年02月01日 02点02分
1
电路图地址：http://bbs.makertime.org/read-782-1
一个效果图注：1.此电路图为简易版本，仅省去了电源电路部分，保留了驱动主电路部分的完整。实际使用时需增大图腾驱动部分功率且自行脑补电源~
2.drsstc驱动部分抄自互联网最烂大街的~drsstc驱动电路
特点：
1，灭弧器与驱动连接只需一条光纤作为信号传输线路
2，QCWdrsstc工作时，可在灭弧处手动调节锯齿波斜率/灭弧脉宽大小（2-16ms），应对不同输入电压，以及更灵活的调整
3，通过电压比较器拾取三角波制造灭弧的中断信号，做到同步，且更便捷高效的控制静态电压。
4，采用同步buck输出~效率更高~
5，buck输出采用悬浮驱动设计，解决了因输出占空比问题导致的GDT伏秒不平衡
6，全模拟电路。
工作原理在上面发的原理贴中有讲，总体上不离D类放大器~
对原理不是很了解的爱好者建议不要盲目抄板制作，实验与调试还是需要不错的基础知识的~
实现QCW的思路不止一种，电路图不止一个~
希望借鉴与学习~创新中发展~
