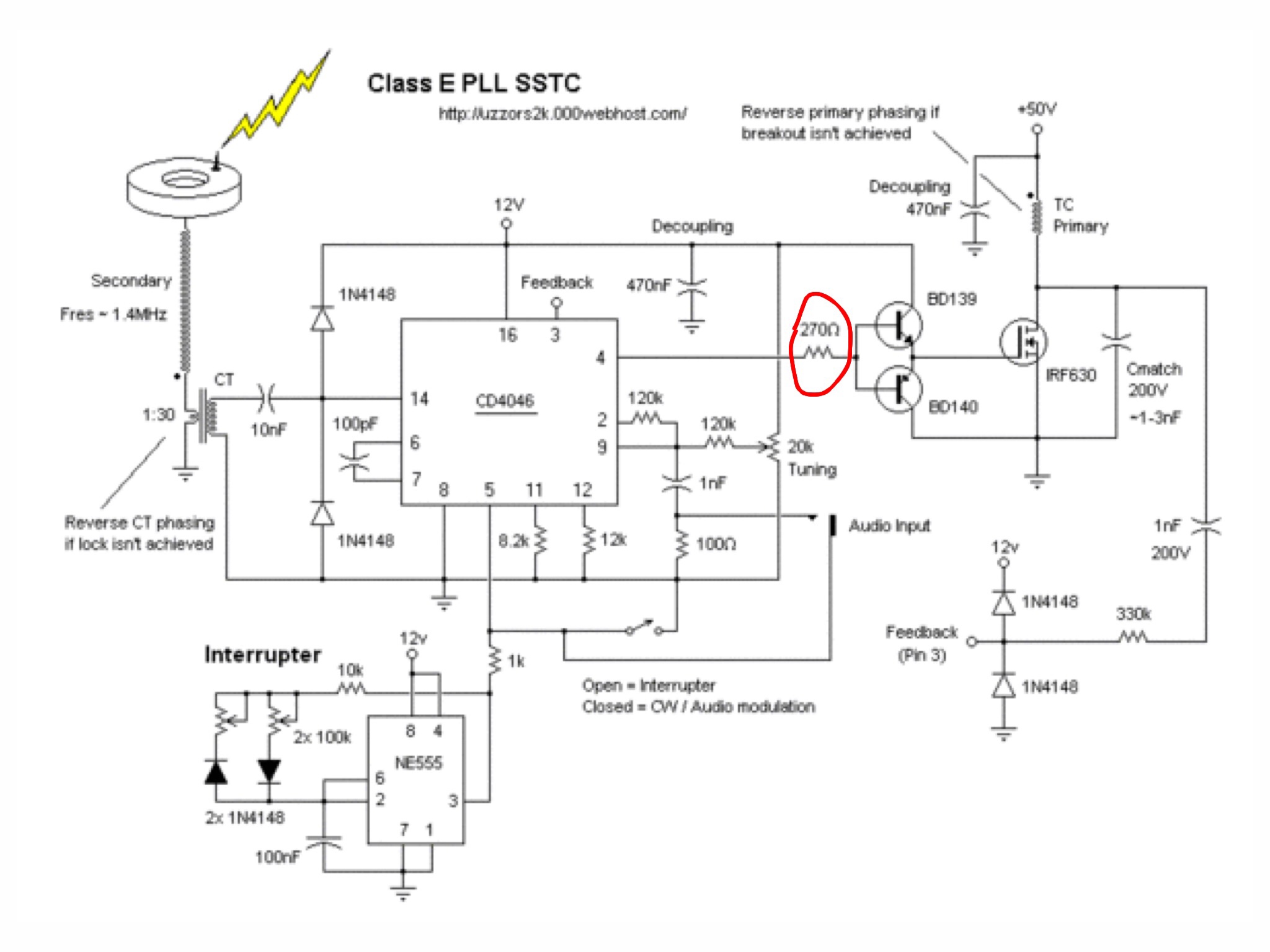

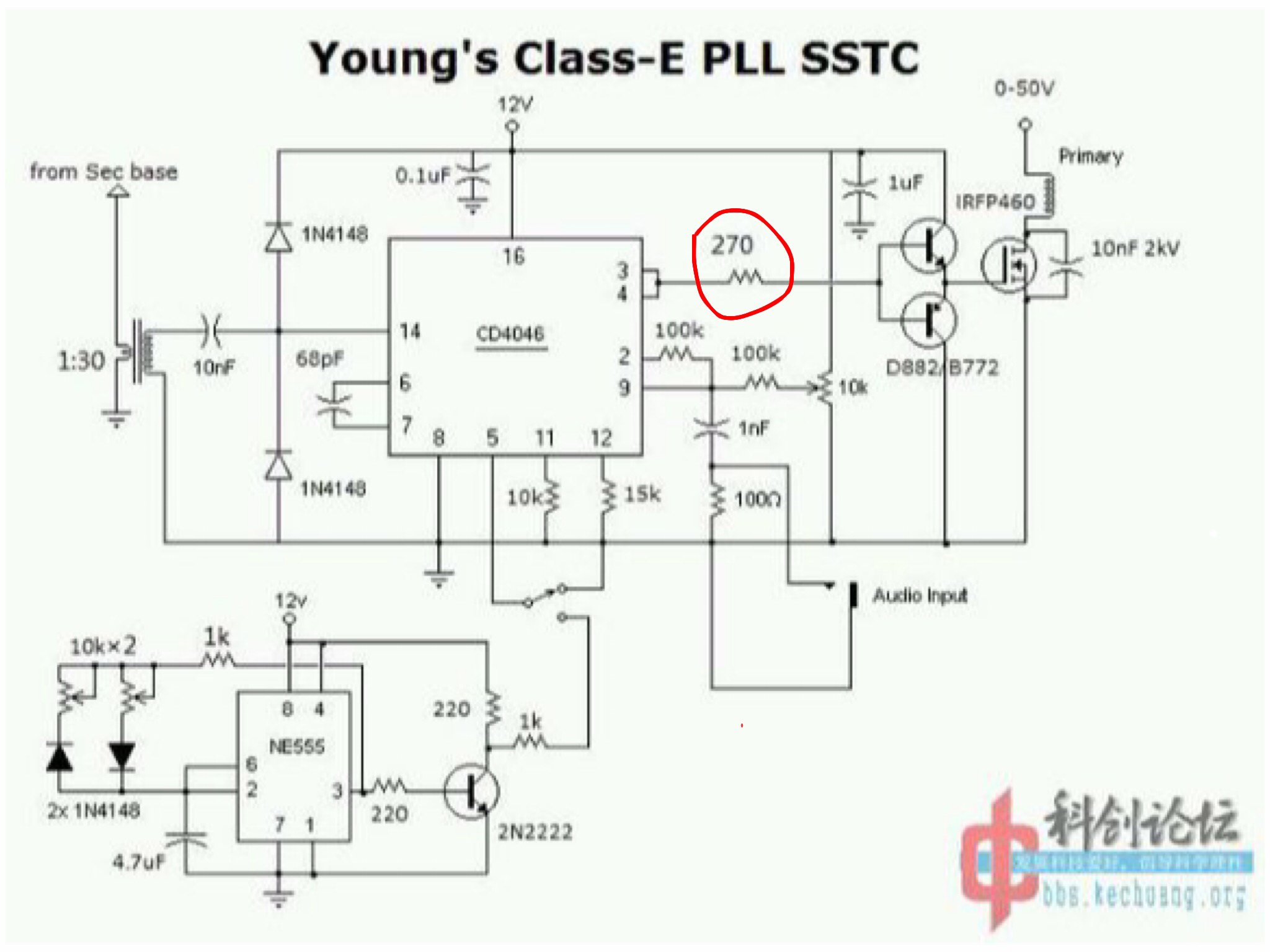

就是电路图中红圈里的
但是测了波形发现这个电阻越大，波形上升下降时间越长，不加电阻波形反而更好，但为什么很多sstc电路图中都有这个电阻而且还全都是270欧的？
（最后三张图分别是没有电阻、100欧、200欧时的波形，470欧时的波形没拍，不过记得上升时间超过150ns）
（d882和b772图腾，cd4046驱动）

二楼

CD4046输出电流不能太大

听说这个挺多经验的 ，不知道真假？
ิۖิۣ ۣۣۖۖۖۖิۖิิۣۣۖۖิ ۖิิۣۣۖۖิۣ ۣۣۖۖۖิۖิิ ۣۣۖۖ ۖ ۣۣۖۖิ ۖิิۣۣۖۖิۣ ۣۣۖۖۖิۖิิ ۣۣۖۖ ۖ ۣۣۖۖิ ۖิิۣۣۖۖิۣ ۣۣۖۖۖิۖิิ ۣۣۖۖ ۖ ۣۣۖۖิ ۖิิۣۣۖۖิۣ ۖ~
　　　ۣۣۖۖۖิۖิิ ۣۣۖۖ ۖ ۣۣۖۖิ ۖิิۣۣۖۖۖิۖิิ ۣۣۖۖ ۖ ۣۣۖۖ ۖ ۣۣۖۖิ ۖิิۣۣۖۖิ ۖิิۣۣۖۖۖิۖิิ ۣۣۖۖ ۖ ۣۣۖۖิ ۖิิۣۣۖۖิۣۣۣۖۖۖิۖิิ ۣۣۖۖ ۖ ۣۣۖۖิ ۖิิۣۣۖۖิۣ ۣۣۖۖۖิۖิิ ۣۣۖۖ ۖ ۣۣۖۖิ ۖิิۣۣۖۖิۣ ۣۣۖۖۖิۖิิ ۣۣۖۖ ۖ ۣۣۖۖิ ۖิิۣۣۖۖิۣ ۣۣۖۖۖิ
　　　 ิۖิۣ ۣۣۖۖۖۖิۖิิۣۣۖۖิ ۖิิۣۣۖۖิۣ ۣۣۖۖۖิۖิิ ۣۣۖۖ ۖ ۣۣۖۖิ ۖิิۣۣۖۖิۣ ۣۣۖۖۖิۖิิ ۣۣۖۖ ۖ ۣۣۖۖิ ۖิิۣۣۖۖิۣ ۣۣۖۖۖิۖิิ ۣۣۖۖ ۖ ۣۣۖۖิ ۖิิۣۣۖۖิۣ ۖ
　　　ۣۣۖۖۖิۖิิ ۣۣۖۖ ۖ ۣۣۖۖิ ۖิิۣۣۖۖۖิۖิิ ۣۣۖۖ ۖ ۣۣۖۖ ۖ ۣۣۖۖิ ۖิิۣۣۖۖิ ۖิิۣۣۖۖۖิۖิิ ۣۣۖۖ ۖ ۣۣۖۖิ ۖิิۣۣۖۖิۣۣۣۖۖۖิۖิิ ۣۣۖۖ ۖ ۣۣۖۖิ ۖิิۣۣۖۖิۣ ۣۣۖۖۖิۖิิ ۣۣۖۖ ۖ ۣۣۖۖิ ۖิิۣۣۖۖิۣ ۣۣۖۖۖิ
　　　据说上边的字超过700字，大家用这个水吧，省空间，不然影响看帖～
　　　

不加电阻容易烧4046限制电流

顶

我的4046输出

限流

加电阻波形不好看可以用LC并联谐振来校正

测出频率，计算出用多大的L和C，一端接限流电阻输出，一端接地，波形就变成正弦波了

这个电阻之所以是270欧，自然是算出来的，是根据三极管放大倍数，be电流来算的，尽可能的让芯片负担最小，且相对图腾放大电流最大的，这个电路一级图腾其实挺勉强的，频率高的话，驱动mos是很需要电流的，所以最好两级，第一级选用放大倍数高的，限流电阻大点这样芯片负载轻，二级就主要电流放大了
