一个迷你呼吸灯~
zvs吧
全部回复
仅看楼主
level 13
方舟不方
楼主

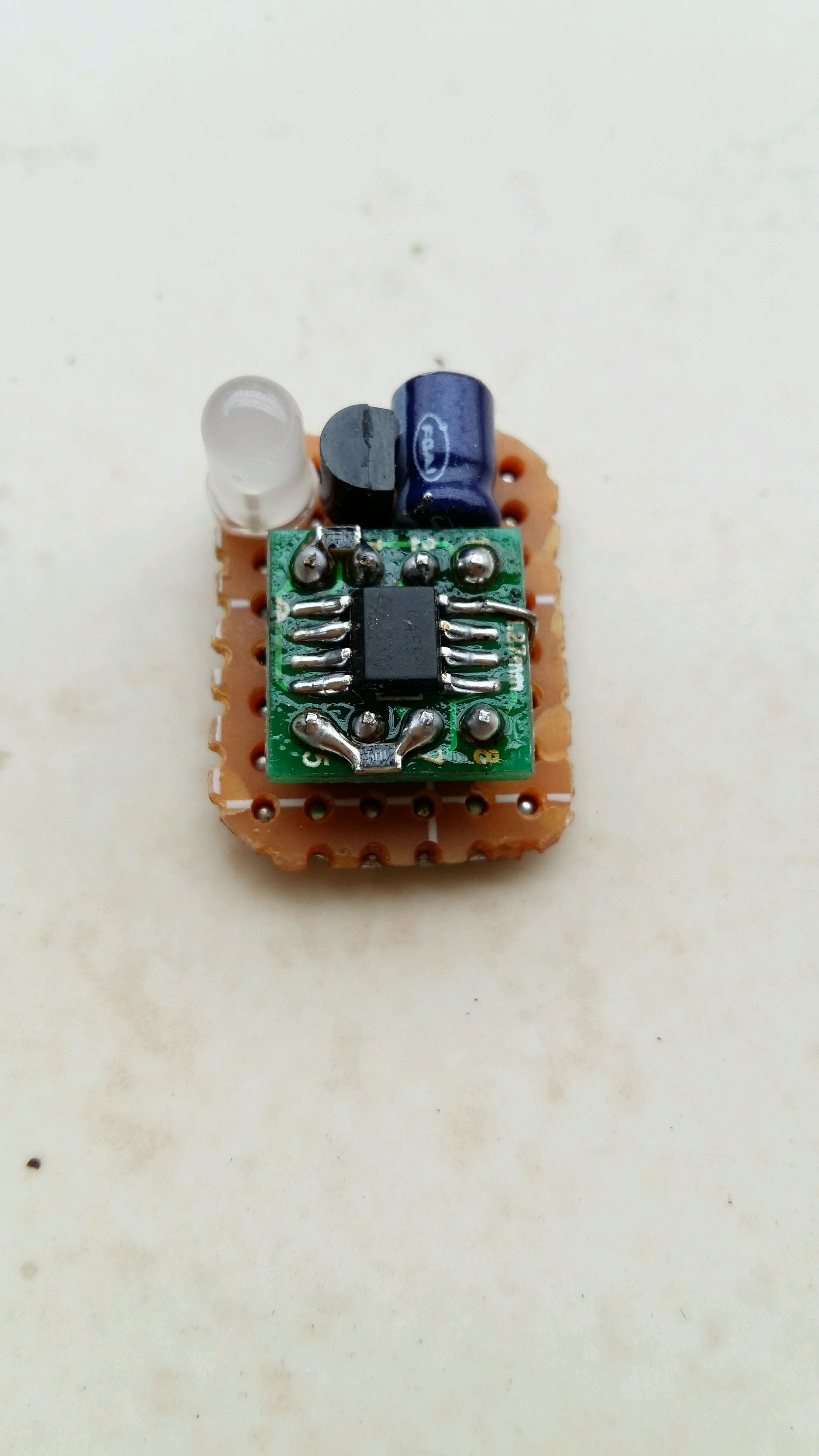

闲来无事做一个小小的呼吸灯啦~渣焊工勿喷（楼下保准一群喷“蜜汁焊接的”

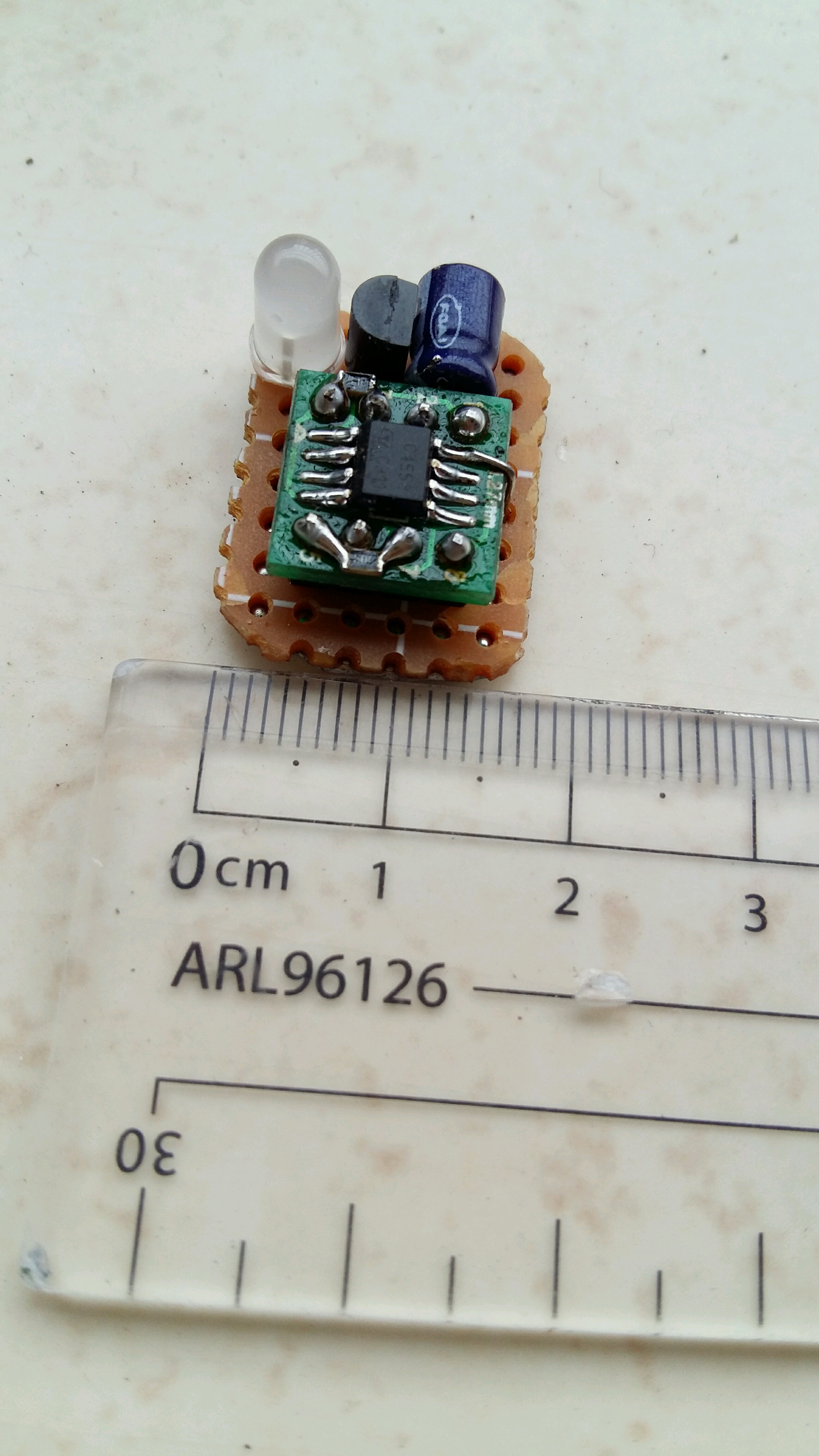

）2.3×1.8cm
原件除了三极管洞洞板转接板外全拆机
运放我用4558，实际上所有双运放都可以

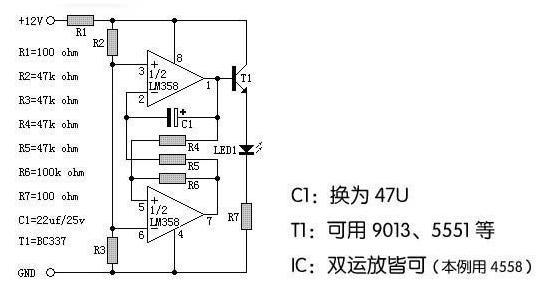

先上电路图
2017年01月19日 05点01分
1
level 13
方舟不方
楼主
2017年01月19日 05点01分
3
方舟不方
什么情况？二楼呢
2017年01月19日 05点01分
奀奀奀💨
蜜汁焊接
2017年01月19日 13点01分
方舟不方
@奀奀奀💨
看看看看，果然来了个喷“蜜汁焊接”的
2017年01月20日 01点01分
level 13
来自普里皮亚季
很精致，就是12V供电令人不爽，你试下最低几V能工作
2017年01月19日 05点01分
6
方舟不方
貌似锂电不行
2017年01月19日 05点01分
方舟不方
9v可以
2017年01月19日 05点01分
level 13
方舟不方
楼主
这个电路很简单，两个运放组成三角波发生器，驱动LED渐亮渐暗，改变电容C1点容量可以改变闪烁频率，电容越大闪烁越慢
输出接LED时，输入电压要大于7v，否则因为LED的正向压降会导致LED无法点亮，开始我用单锂电供电，LED怎么也不亮，气死了我
后来接上9v，就亮了
2017年01月19日 05点01分
7
level 13
贴吧用户_QbQ9EA5
2017年01月19日 06点01分
8
level 13
℧¹²
666
2017年01月19日 09点01分
10
level 13
上知化学
其实改一下完全可以用5V供电，555也可以
2017年01月19日 11点01分
19
level 11
励磁器狂人
焊工很不错
2017年01月19日 12点01分
21
level 11
励磁器狂人
转接板差评！
2017年01月19日 12点01分
22
level 11
励磁器狂人
没有打磨板子差评！
2017年01月19日 12点01分
23
方舟不方
差评师你好
2017年01月20日 05点01分
励磁器狂人
@方舟不方
我们可是同行
2017年01月20日 07点01分
方舟不方
@励磁器狂人
2017年01月20日 09点01分
level 11
励磁器狂人
楼主讲讲运放是什么呗小白看不懂
2017年01月19日 12点01分
24
level 12
奀奀奀💨
大佬仔细讲讲
555 可以不
2017年01月19日 13点01分
25
方舟不方
555可以，设定频率0.3hz，占空比50%，然后输出来一个2200uf电容与200欧可调电阻，自己慢慢调
2017年01月20日 05点01分
方舟不方
运放这个东西嘛……就是……会算术的放大器……好吧我承认我也不懂运放
2017年01月20日 05点01分
励磁器狂人
@方舟不方
你这叫瞎JB乱做
2017年01月20日 08点01分
方舟不方
@励磁器狂人
2017年01月20日 09点01分
level 12
小蒋667
大叔你该去买焊锡了 你这锡质量很不好啊
2017年01月19日 14点01分
26
方舟不方
这喷的……
也不拿你的来对比一下
2017年01月20日 05点01分
level 12
wzjself
我想说的是没跳线差评
2017年01月20日 03点01分
27
方舟不方
有跳线
2017年01月20日 05点01分
wzjself
@方舟不方
雾草.我0.5这麽好的视力居然没看到
2017年01月20日 06点01分
方舟不方
@wzjself
2017年01月20日 07点01分
wzjself
@方舟不方
2017年01月20日 11点01分
