经过几小时弄出了这台计时器（十分简单）

展示视频：


视频来自：优酷

操作面板十分简单，右侧拉杆控制计时器的启动和暂停，而上方按钮则清零所有数字。
每个数字下方有三个按钮，从左到右分别为：清零，+1，-1。
时钟采用24小时制，到24点即时清零。

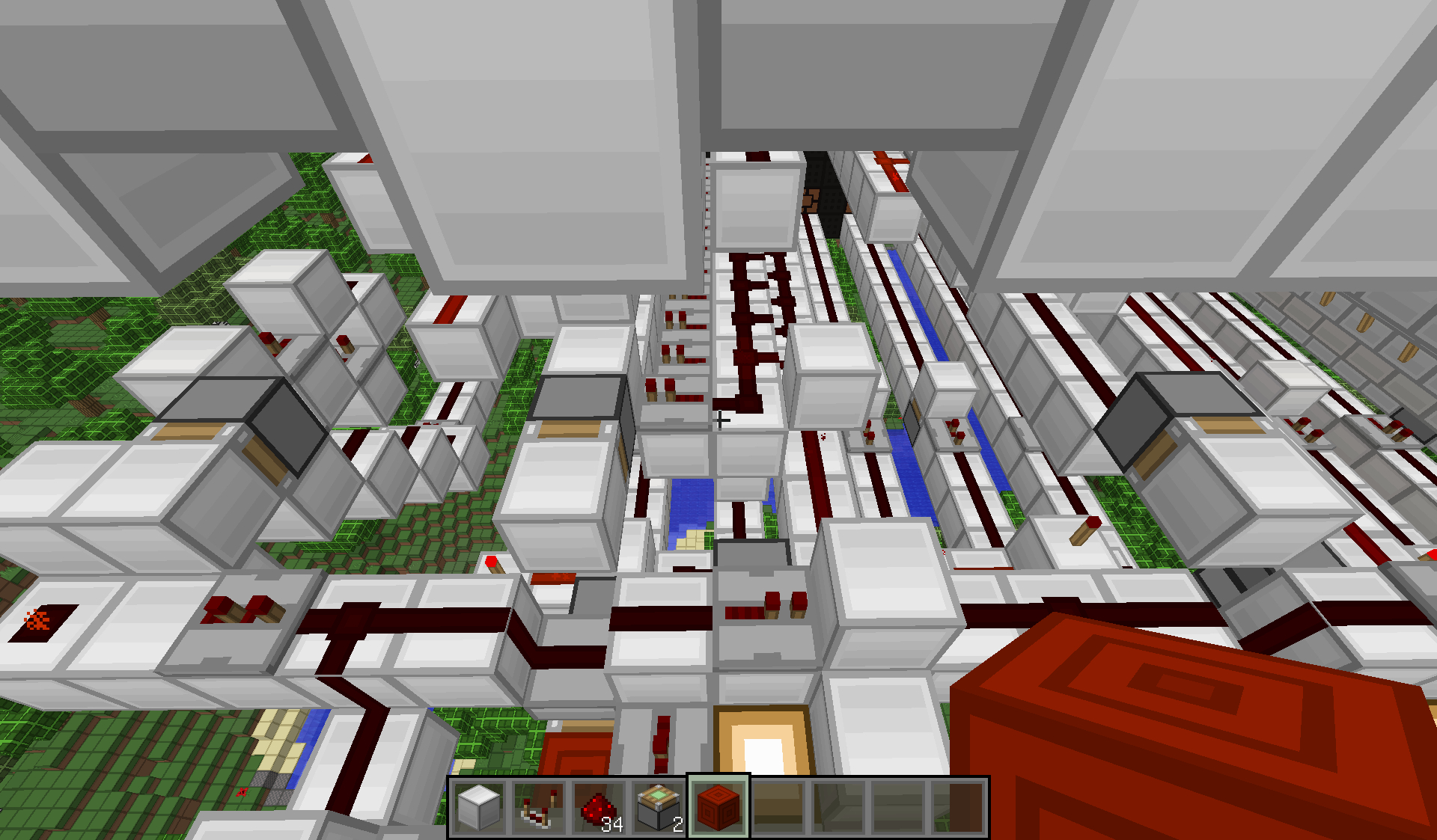

稍微讲解一下内部结构：
时钟采用比较器环储存信号，不同的信号强度代表不同的数字。
不同的信号强度通过上图装置译成数字，这个装置在数显屏经常使用，不必多说。
信号最大（15）时显示数字为0，14时对应1，以此类推，6时显示9，再往后显示“—”
这个装置用于输出信号为1的信号，持续2t，每输入一次，信号-1，然后显示的数字+1

进位与归零：
当数字为0~8时，进位装置如图所示（图中显示的数字是8），十字标处的中继器激活，激活活塞，活塞压断线路，信号只能通往上楼所说的装置，将数字+1.
然而显示数字为9（或“—”）时进位装置如下图，十字标处中继器无信号输出，活塞缩回，线路接通，当有信号通过时，能直接给比较器环充上15的信号，同时2t的中继器（萤石左边）给比较器侧边充能，比较器不输出信号，避免出现数字刚清零又变成1的情况。

十位数最大显示的数字为5而不是9，但原理一样，只需要让数字显示五时能进位即可。
小时比分钟和秒不同的是，当数字达到24小时时要清零，这个问题不同的时钟设计者解决办法不同，我采用了下图方案解决。
同样的装置，当十位数的数字为2时，十字标处的中继器不再输出信号，同时，旁边有一个活塞也收了起来。下图中，个位数那里也有一个活塞，从图中可看出，当两个活塞都收回时，信号就能通过红石线。图中左侧活塞对应的位置是数字3的位置，当显示数字4及以上数字时，活塞就会收回。也就是说这是个与门，当十位数显示数字为2，个位数显示数字＞3时，就清零数字。

有时候时钟需要设置时间，所以设置时间的电路必不可少。简单的设计只需设计一个按钮，按一下按钮就把数字+1，按到9以后就归零。然而这样如果不小心按过头又要重按，十分不便，所以我设计了3个按钮，对应清零，+1，-1。由于电路紧凑，为方便解说，我把装置简要的设计成下图，史莱姆块为输入，最左边的拉杆对应的是数字+1，右边拉杆对应数字-1，按钮对应清零。
图中的比较器环储存着信号，当左边拉杆输入，比较器输入信号强度为1的信号，比较器环中储存的信号便不断减小（对应数字+）
而让比较器环中的信号增加（对应数字-），我采用以下办法：x+1=15-（14-x）。这样比较器环中的信号会逐渐增大，不过这样会一直往上增加到最大才能停止，于是采用持续输入15的信号来关闭（右上角红石块左边的）比较器输出，需要把数字-1的时候，只需输入负脉冲即可。
清零则只需把比较器环的信号增加到最大即可，在布线时为了方便便采用另一种方式让其信号增加到最大，原理看图就会了。
输入时一般把按钮长达一秒的信号转化成2t，这样每按一次按钮，比较器环中的信号只变化1

全部归零只需让所有的比较器环的信号强度转化成15即可。

通过其他手段让比较器环中的信号为0的话，会显示“—”（没什么用），正常走时的话是不会出现这种情况的。
小时那里两个数字不能同时出现“—”因为24小时判定装置会不停地清零，导致显示出错（如果敲掉特定的红石线就可以）
按一下全部清零整个钟会恢复正常（没有损坏内部电路情况下）
存档稍后发布

存档下载：[无效] http://pan.baidu.com/s/1kVI3D11
请在1.8及以上版本使用
