level 2
第一步：插入交流继电器线圈 右键点击绘图区，选择插入符号
然后，看下图选择

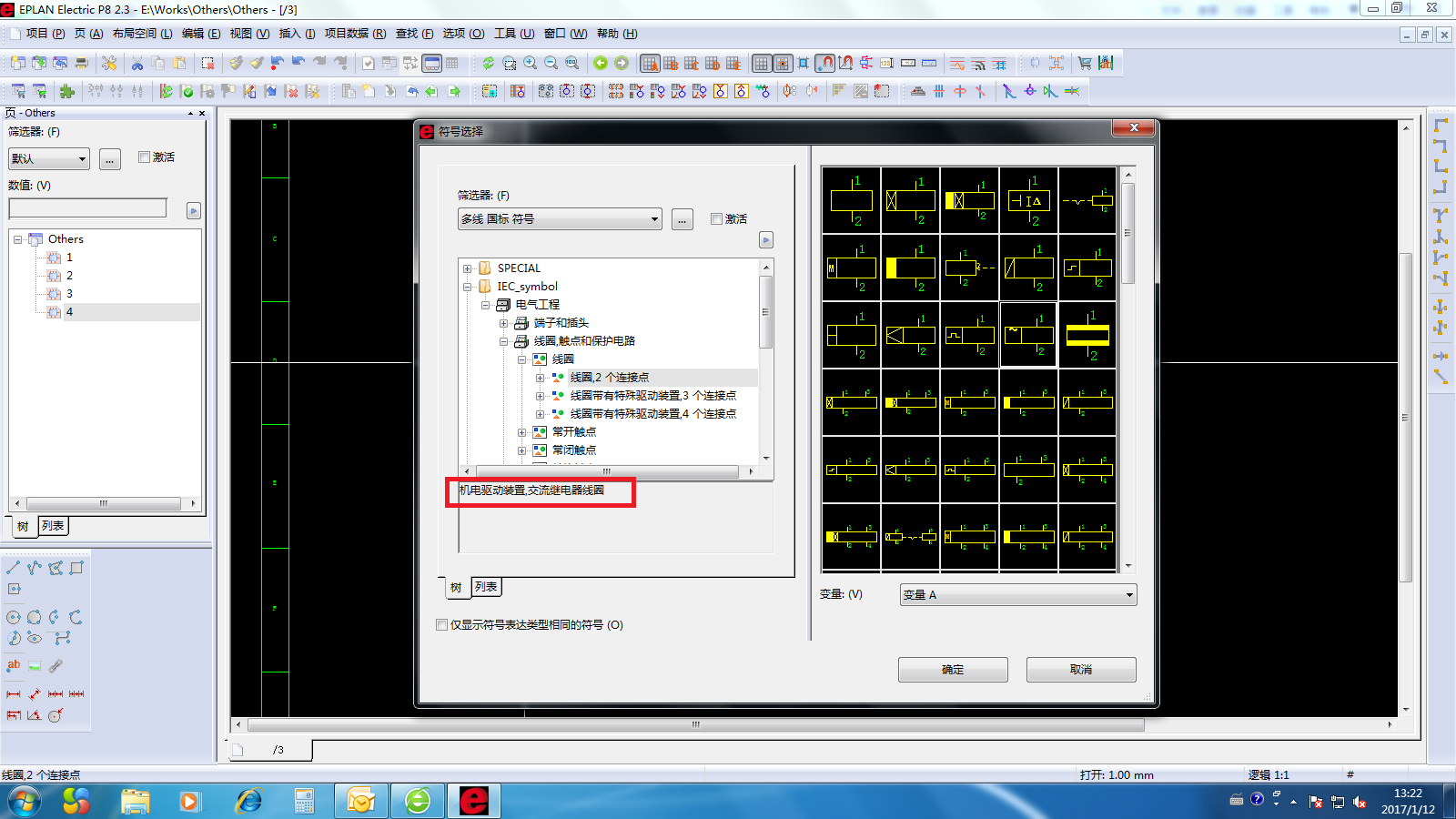

找到线圈上标有“~”的线圈 出现红色方框内文字
选择一个变量A或其他（摆放方向不同）即可，然后确认设备名称，点击确认即可
第二步：插入触点并形成关联 同之前的步骤一致看图
如果是常开触点按照图片选择，若是常闭触点则要选择常闭触点，然后选择触点，看图
出现下图，然后点击红色区域

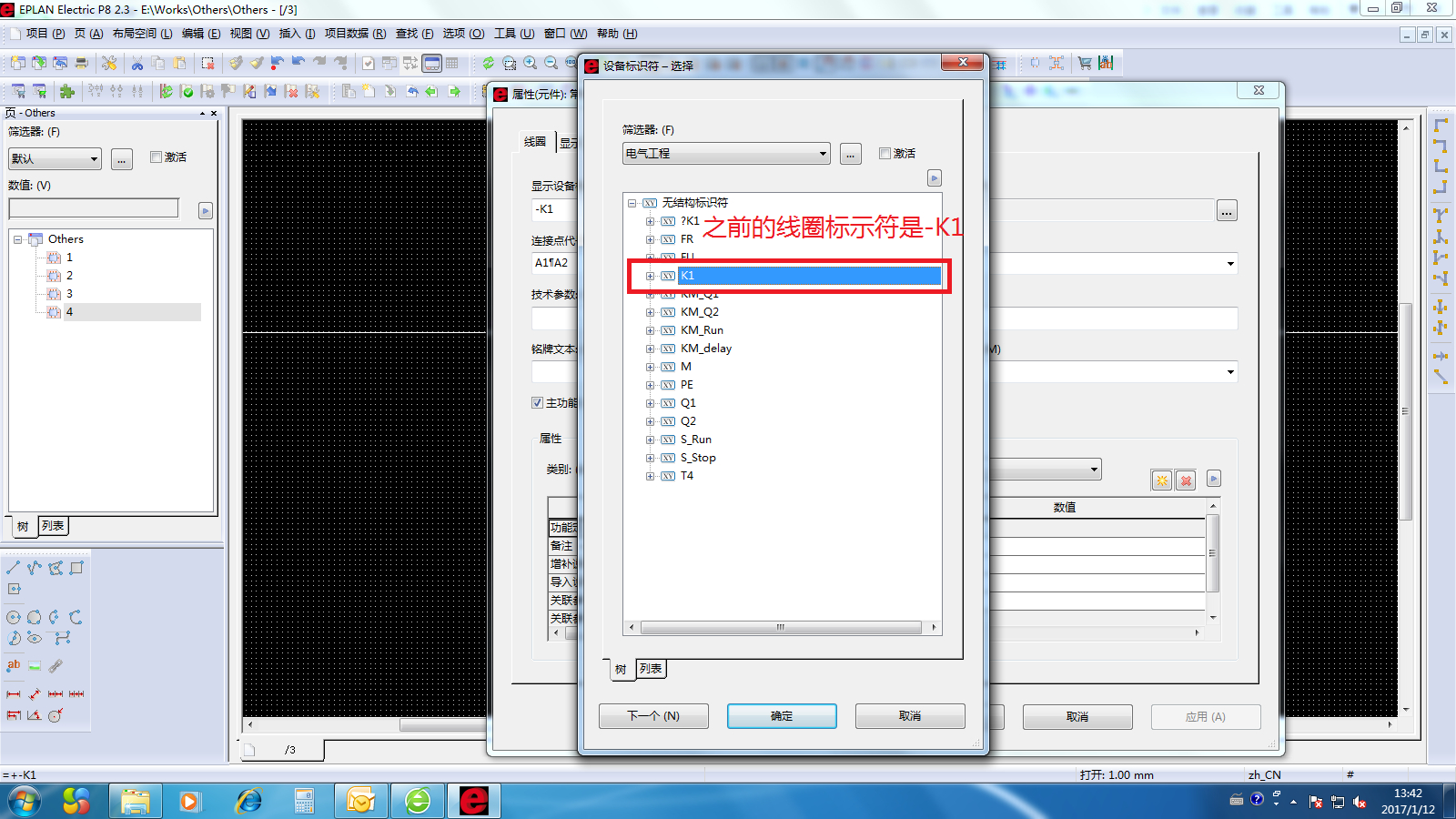

出现下图，选择之前线圈的设备标识符
点击确认，看图
最后连线，看图
level 8
首先，EPLAN里面接触器（继电器）的线圈和触点是分开的。
第一步：插入交流继电器线圈 右键点击绘图区，选择插入符号
然后，看下图选择
找到线圈上标有“~”的线圈 出现红色方框内文字
选择一个变量A或其他（摆放方向不同）即可，然后确认设备名称，点击确认即可
第二步：插入触点并形成关联 同之前的步骤一致看图
如果是常开触点按照图片选择，若是常闭触点则要选择常闭触点，然后选择触点，看图
出现下图，然后点击红色区域
出现下图，选择之前线圈的设备标识符
点击确认，看图
最后连线，看图
2017年01月12日 05点01分
2
第一步：插入交流继电器线圈 右键点击绘图区，选择插入符号
然后，看下图选择找到线圈上标有“~”的线圈 出现红色方框内文字选择一个变量A或其他（摆放方向不同）即可，然后确认设备名称，点击确认即可第二步：插入触点并形成关联 同之前的步骤一致看图如果是常开触点按照图片选择，若是常闭触点则要选择常闭触点，然后选择触点，看图出现下图，然后点击红色区域出现下图，选择之前线圈的设备标识符点击确认，看图最后连线，看图
