很久没摸过CE了（其实以前也不熟悉），现在已经5.3版，个人只需要用CE做一些静态场景，有时候会需要导入真实地形，就从头梳理了CE真实地形的生成方法。
2017年01月05日 03点01分
1
level 2
昊砀
楼主
1.地形数据准备可以从CAD或者GIS等生成，或者从网上下载都可以，个人习惯用GlobalMapper简单易用。
2.根据自己要做的地形范围大小，在CE中创建关卡。比如大约需要1公里*1公里，就创建1024*1024，选择每格1米，地形大小就是1024米*1024米。而我根据需要创建4096*4096，每格2米，就是8192米*8192米的地形。
2017年01月05日 03点01分
2
level 2
昊砀
楼主
我是用GM上开源的地形数据。
2017年01月05日 03点01分
3
level 2
昊砀
楼主
还有开源的卫星图
2017年01月05日 03点01分
4
level 2
昊砀
楼主

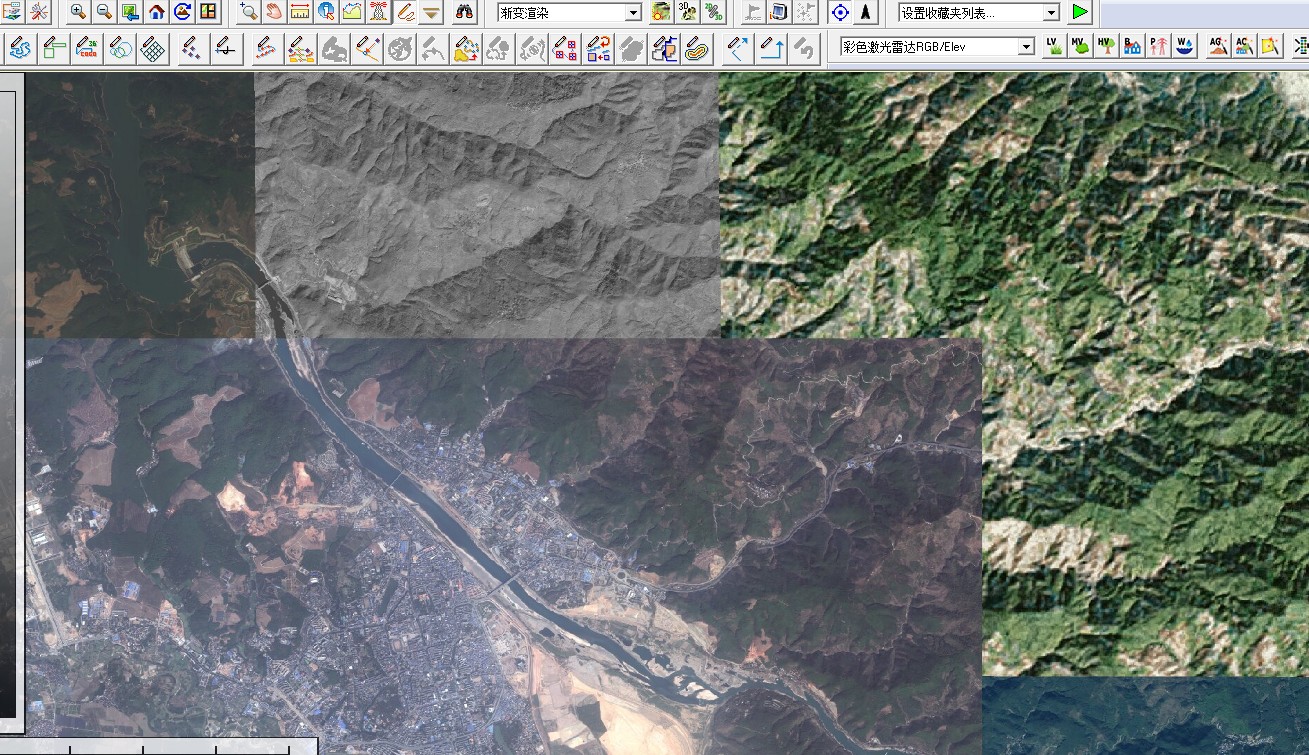

下载后的地形数据和卫星图
2017年01月05日 03点01分
5
level 2
昊砀
楼主
卫星图效果不理想，可以把其他途径获取的卫星图导入进来，比如谷歌的。
2017年01月05日 03点01分
6
level 2
昊砀
楼主

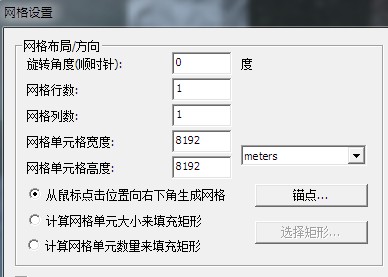

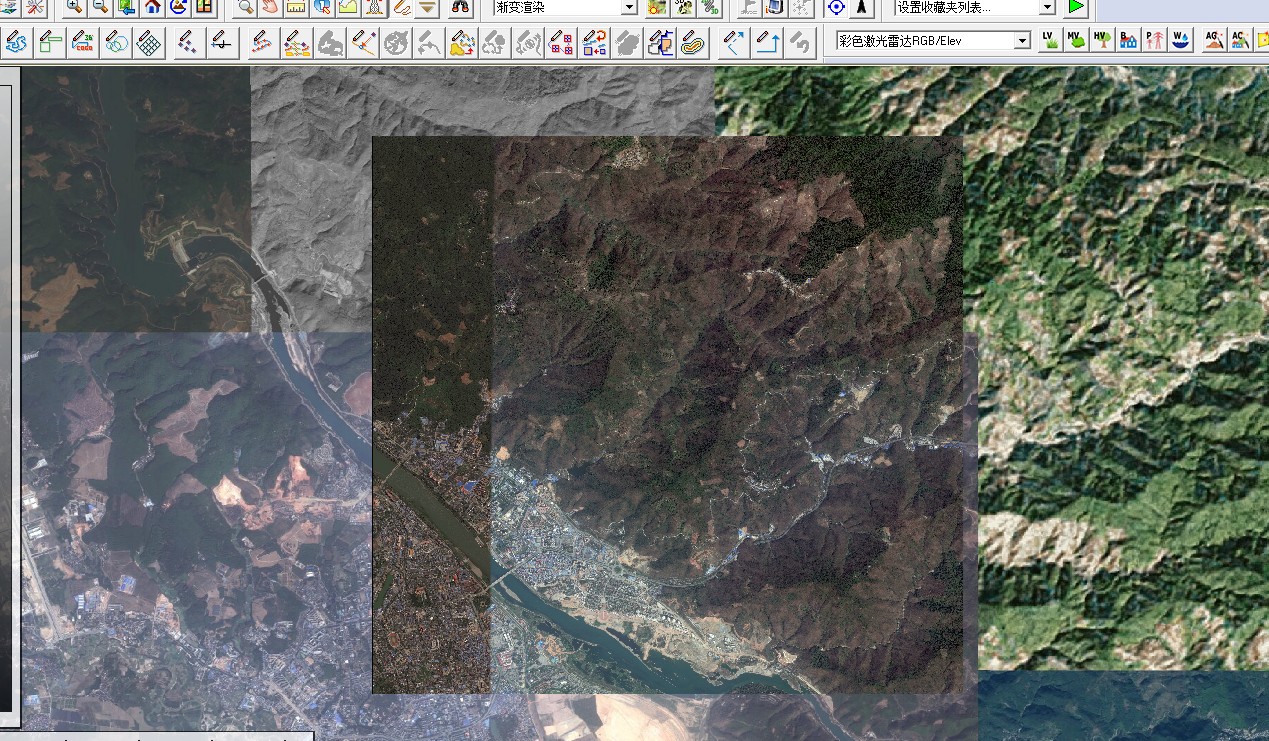

中间这一片就是我想要生成的核心区域了，不过为对应CE里的地形尺寸，我在GM里建立一个8192米*8192米的图框，便于导入CE中。“创建要素规则网格”——>选插入点——>调节选项——>创建
2017年01月05日 04点01分
7
level 2
昊砀
楼主

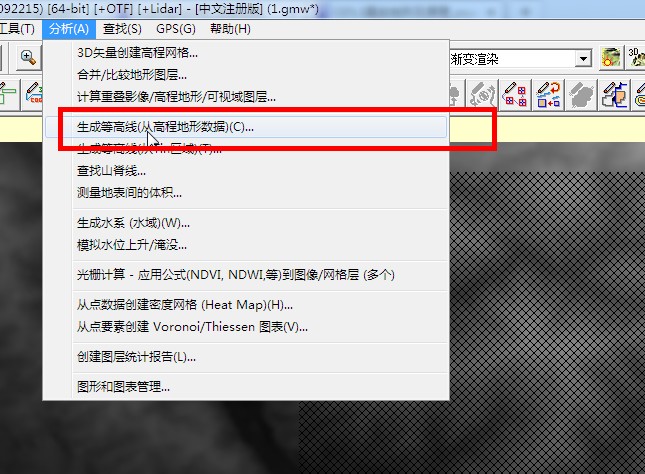

3.现在需要查询范围内的地形最高点和最低点。我是在GM中通过生成等高线和极点的方式找到的。
2017年01月05日 04点01分
8
level 2
昊砀
楼主
2017年01月05日 04点01分
9
level 2
昊砀
楼主
最高点为1380，最低点为510
2017年01月05日 04点01分
10
level 2
昊砀
楼主
然后根据这个数据设置地形图的渐变色，这样最低的（510）就是黑色，最高的（1380）就是白色，中间渐变过度。
2017年01月05日 04点01分
11
level 2
昊砀
楼主
之所以这样设置，是因为在CE中对高程图的识别是按照黑色=0，白色=你设置的最大高程值。这样的逻辑来置换生成地形的。
2017年01月05日 05点01分
12
level 2
昊砀
楼主

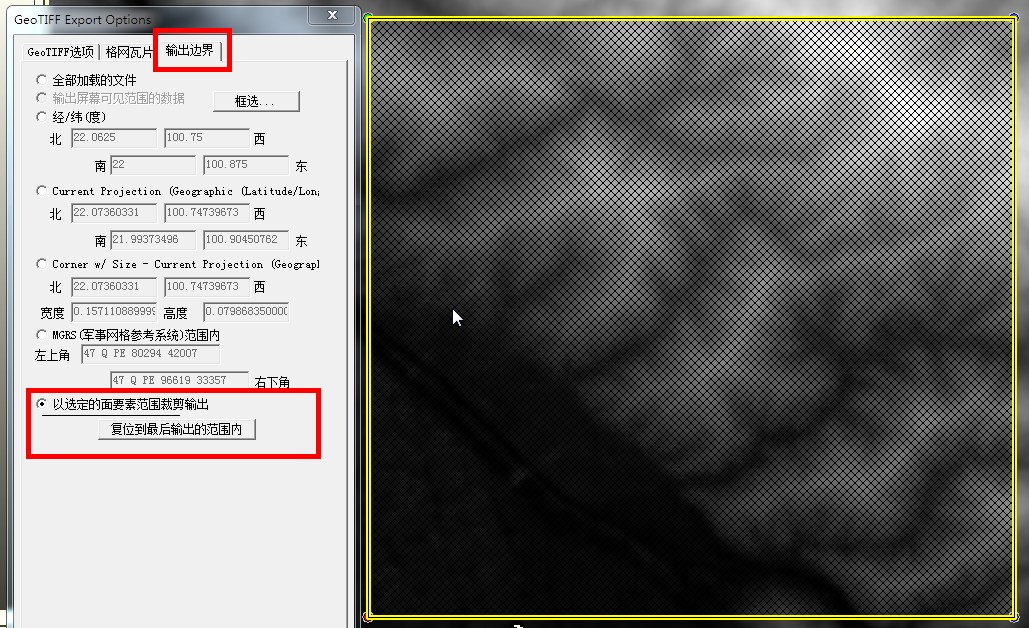

4.输出高程卫图和卫星贴图纹理。我这里用的是TIFF的高程卫图和BMP格式的卫星图纹理。GM虽然能生成RAW格式的高程图但是CE识别不了。
2017年01月05日 05点01分
13
level 2
昊砀
楼主
2017年01月05日 05点01分
14
level 2
昊砀
楼主
2017年01月05日 05点01分
15
