在产品的设计开发过程中，除了产品的外观效果图、产品结构3D图、2D工程图外，不可避免的还有一类图，这就是产品的使用说明书配图和专利申请的说明书配图。这种配图通常要求是白底黑色的2D线框配图，而且通常也是要求结构工程师提供。当然这种图有很多种不同的做法，可以用AI或Coredraw之类的插画设计软件制作，也可以用Autocad之类的软件制作。但我也见过不少人是直接把3D软件的显示模型调成白底的线框模式，直接截屏的。这种方法显而易见的弊端是，图片放大后会明显失真。
这里介绍一种非常适合结构工程师制作此类配图的方法。该方法非常简单，步骤很少，可以直接输出矢量图形，任意放大和缩小都不会引起图片的失真。

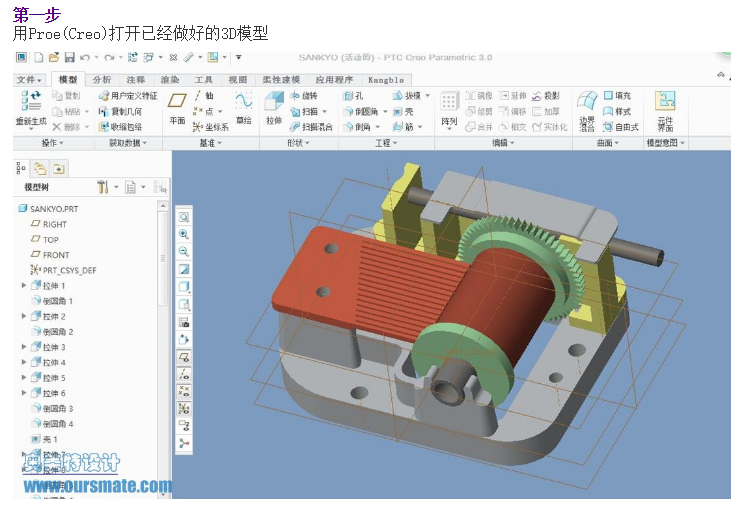

闲话少说，上图：

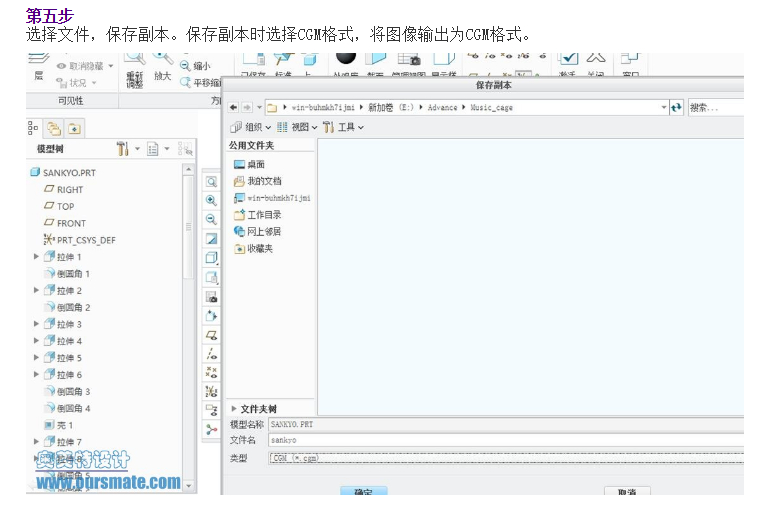

除了office办公软件外，用这种方法输出的.CGM文件也适合导入到AI等可以处理矢量图形的软件当中进行后期的处理，非常方便。掌握这种方法后，结构工程师和平面设计师的沟通也多了一种衔接沟通的方法。
