发几张图，看得懂得也顺便帮忙解决下，感激不尽
数控车床吧
全部回复
仅看楼主
level 15
聽夏遊💯 楼主
这几张图是我自定义g代码钻孔宏循环，

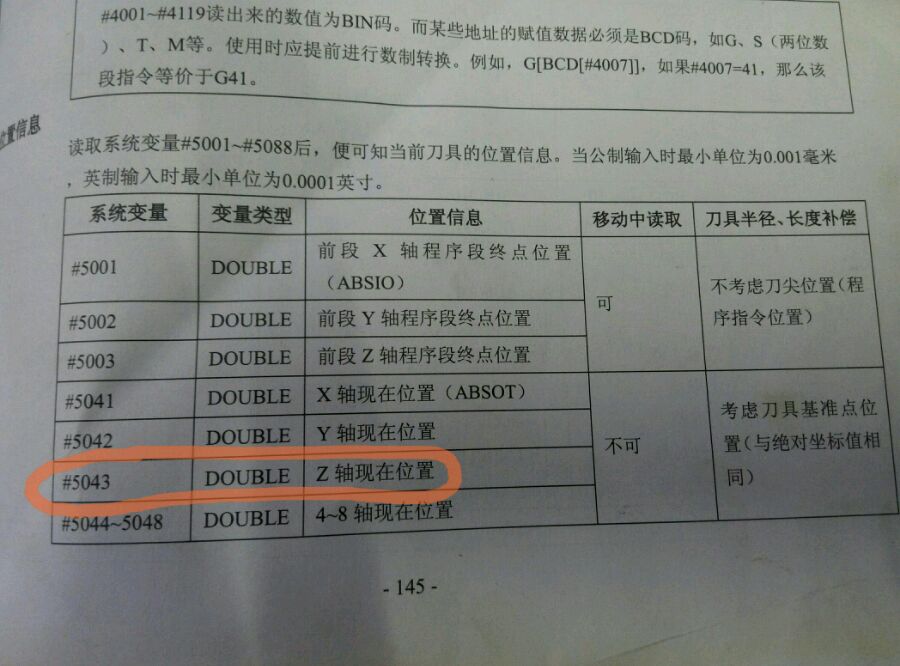

因为考虑到刀具定位的问题，想读取刀具当前绝对坐标值，知道系统变量是#5043
但是不能调用，类似于#30=#5403这样操作会报警。有没有办法解决呢？因为钻孔的时候定位可能定在20.0也可能5.0也可能-5.0
解决了这个定位问题，我的自定义宏钻孔g代码才能算完成。
2016年12月20日 04点12分 1
level 15
聽夏遊💯 楼主
顶上，宏程序的高手进来指点下
2016年12月20日 04点12分 2
level 15
聽夏遊💯 楼主
少发了一张图
2016年12月20日 04点12分 3
level 15
聽夏遊💯 楼主
………
2016年12月20日 04点12分 4
level 15
聽夏遊💯 楼主
吧里会宏的呢，别吝啬出来指点一下吧[不高兴]
2016年12月20日 04点12分 5
聽夏遊💯
看来水太多了也不是好事，这里已经没有乐于助人的人了，玩单机也不错
2016年12月20日 04点12分
level 13
G71走天下
用那通用的宏循环就很方便，
这个自定义的搞不懂[呵呵]
2016年12月20日 05点12分 6
聽夏遊💯
以后只要宏钻孔用自定义的g77就能搞定了，跟g74之类的一行里面带参数。方便
2016年12月20日 05点12分
G71走天下
看你的了[滑稽]
2016年12月20日 05点12分
聽夏遊💯
@G71走天下 就是搞不出当前刀具位置这个变量，不然就完美了[怒]
2016年12月20日 05点12分
level 15
聽夏遊💯 楼主
2016年12月20日 05点12分 7
level 11
光有一棍影
牛逼了，只能顶顶更健康了
2016年12月20日 05点12分 8
聽夏遊💯
[怒]
2016年12月20日 05点12分
聽夏遊💯
一下次弄个自定义g79车梯形螺纹，数控在于折腾[滑稽]
2016年12月20日 05点12分
光有一棍影
@聽夏遊💯 [真棒]
2016年12月20日 06点12分
level 15
聽夏遊💯 楼主
解决了，艹，原来当前位置不是
#5043，而是#
5042此贴终结！
2016年12月20日 08点12分 9
聽夏遊💯
最后用的是#5002上一程序段z轴位置。
2016年12月20日 09点12分
level 9
WHYTAKEITEASY
G77是怎么对应上O0005这个程序的？
2016年12月20日 08点12分 10
聽夏遊💯
楼下有图，都有对应的参数设置的
2016年12月20日 08点12分
WHYTAKEITEASY
@聽夏遊💯 在机器上找不到啊？
2016年12月20日 09点12分
聽夏遊💯
@WHYTAKEITEASY 什么系统？说明书肯定有
2016年12月20日 09点12分
level 15
聽夏遊💯 楼主
2016年12月20日 08点12分 11
WHYTAKEITEASY
会了，不过参数多的话容易搞错，记不住各个参数都代表什么意思。还是子程序调用一下简单，参数在子程序内部修改，参数旁都用拼音注明具体含义。
2016年12月20日 10点12分
聽夏遊💯
@WHYTAKEITEASY 参数参照g74不就搞定了嘛，很好记
2016年12月20日 10点12分
聽夏遊💯
@WHYTAKEITEASY 我看你之前那个钻孔的程序，变量很多很多……
2016年12月20日 10点12分
WHYTAKEITEASY
@聽夏遊💯 我还搞过一个车槽的程序，需要输入10个参数，如果用G代码调用，真记不住各个参数是干嘛的。
2016年12月20日 10点12分
level 13
G71走天下
[哈哈]
2016年12月20日 15点12分 12
聽夏遊💯
[汗]你只发表情，我在考虑是回你滑稽，还是滑稽？
2016年12月20日 15点12分
G71走天下
@聽夏遊💯 不是阿，我看了一遍没完全理解，然后现在没定下心来看，改天再看，就给你个微笑
2016年12月20日 15点12分
G71走天下
@聽夏遊💯 楼主如样的阿[你懂的]
2016年12月20日 15点12分
聽夏遊💯

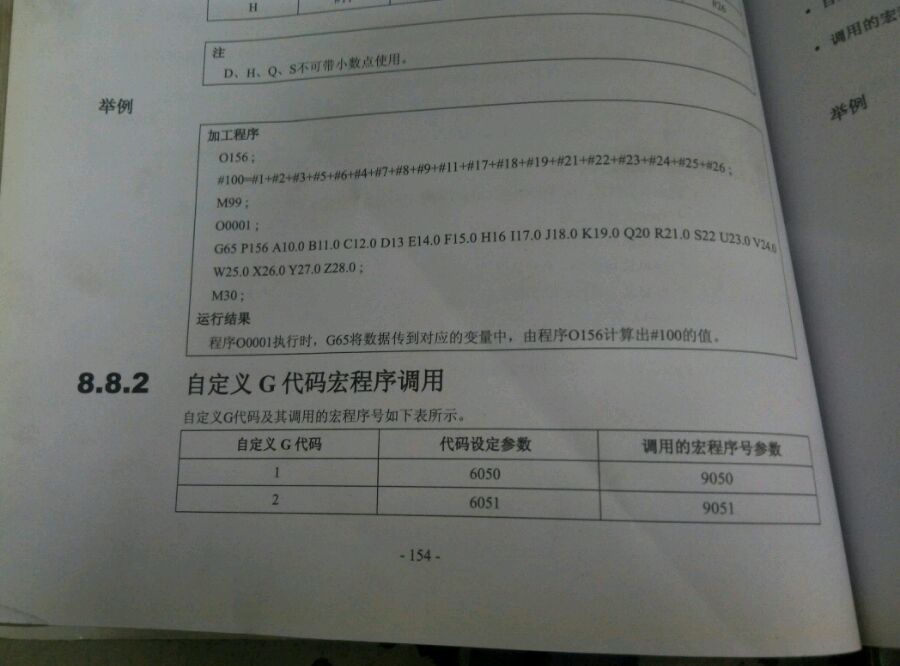

@G71走天下 这个很简单，但是我也没有办法把它更简单的描述出来。就是g77里面的ZQRF对应子程序里面的值。然后系统参数设置成一读到g77这个代码就调用0005这个子程序。调用的时候，依次把ZQRF四个变量赋值给子程序对应的#变量
2016年12月20日 15点12分
level 13
☞钛爱玩笔☜
楼主能把详细的程序发来看看吗
2016年12月21日 02点12分 13
聽夏遊💯
帖子里已经包括了详细的程序了……就是一个g77对应一个0005的子程序。
2016年12月21日 04点12分
聽夏遊💯
帖子里已经包括了详细的程序了……就是一个g77对应一个0005的子程序。
2016年12月21日 04点12分
☞钛爱玩笔☜
@聽夏遊💯 哪个变量要改啊#31吗
2016年12月21日 06点12分
聽夏遊💯
@☞钛爱玩笔☜ #30和31
2016年12月21日 06点12分
level 12
扫地三哥🌵
其他的都懂，就是为啥是0005程序号？难道你们可以任意调用程序号？
2016年12月23日 10点12分 14
聽夏遊💯
参数设置的，你想g77调用几号程序，参数那里就写几号
2016年12月23日 10点12分
聽夏遊💯
如果不能任意，怎么能称为“自定义”？
2016年12月23日 10点12分
扫地三哥🌵
@聽夏遊💯 发那科的参数对应程序号是固定的，只是自定义g代码和m代码
2016年12月23日 11点12分
聽夏遊💯
@扫地三哥🌵 是对应的啊，我的意思就是可以改嘛，参数设置改成自己想要的程序号
2016年12月23日 11点12分
level 15
聽夏遊💯 楼主

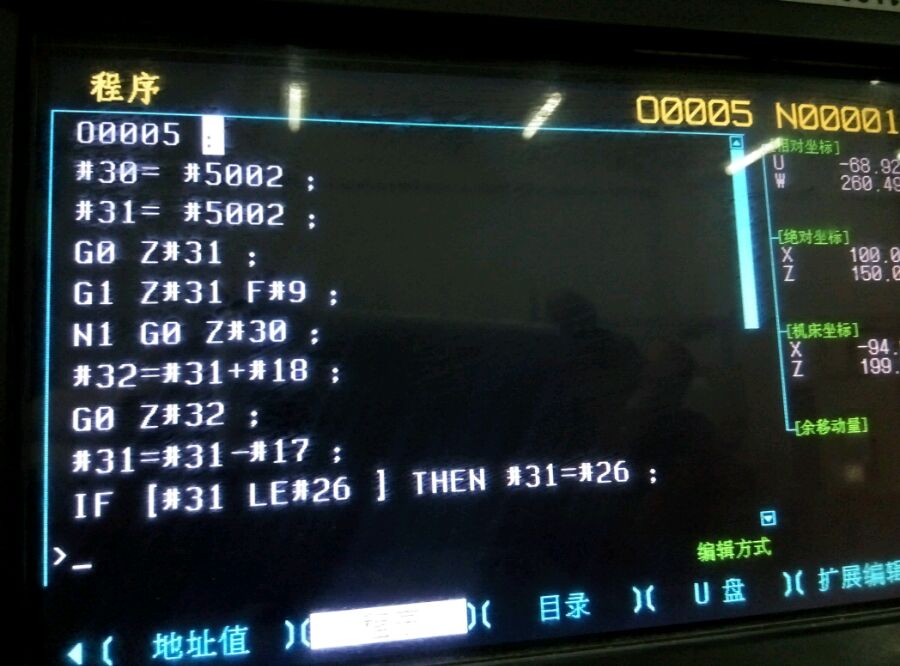

解决之后的图
2016年12月23日 10点12分 15
