闲来没事，发开发动机盖，查看爱5的刹车助力系统和保险丝盒，发现好像厂家已经增配了电子真空助力泵，下面发图加解说，吧友们也看看自己车里有没有这项配置。
为了看得明白点，先借用一下网络关于真空电子助力泵的3张图片
上边这是电子真空泵主体
上面这是安装了电子真空泵接线及工作原理图
上面这是没有安装电子真空助力泵的工作原理图
上面这张图是我拍的真空助力泵图片，红黑圈圈住的开关就是接在真空管理上的压力开关
上面照片红圈圈住的应该就是电子真空泵，拍摄位置在左前大灯下面

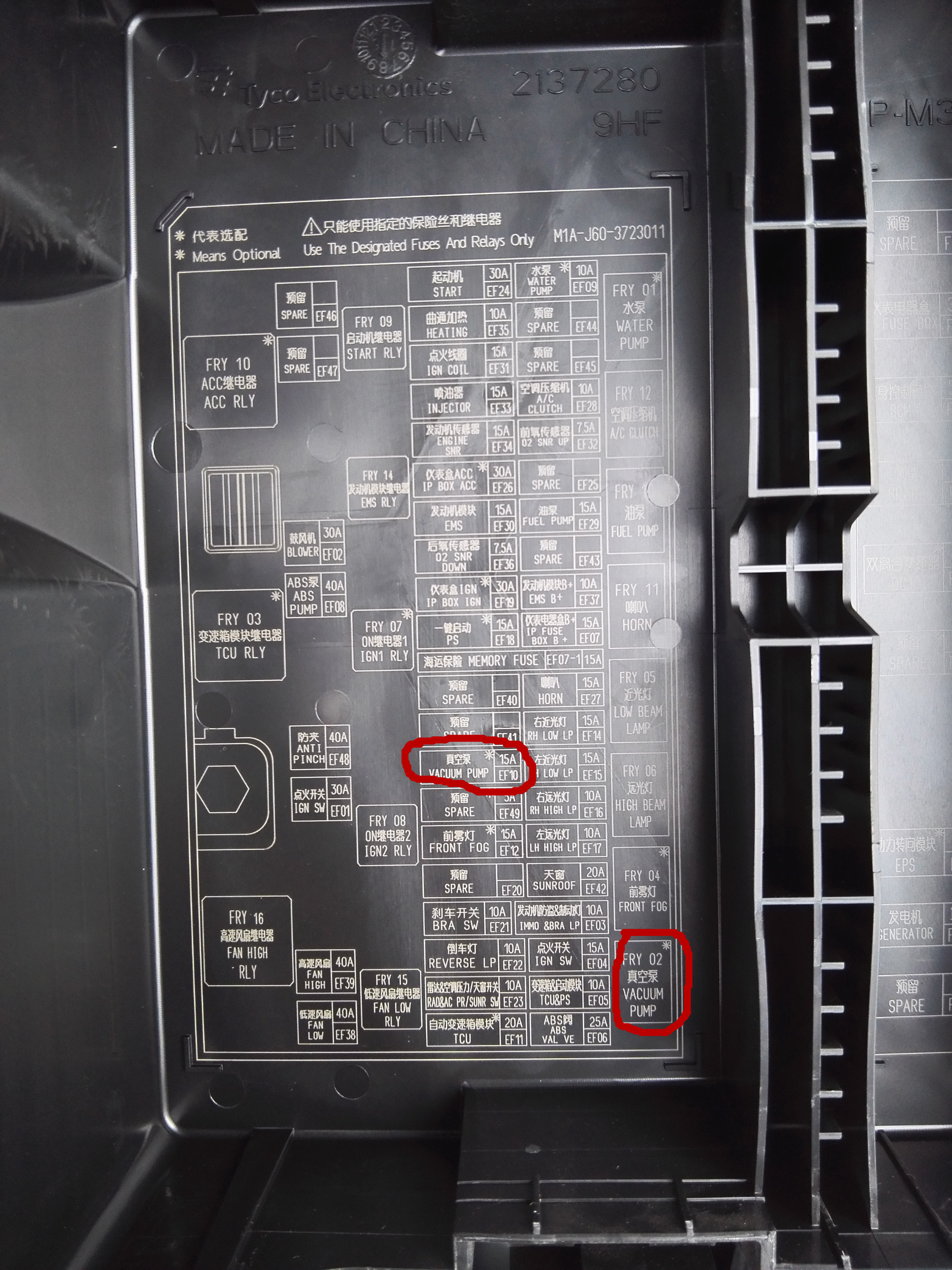

上面这张照片圈住的就是保险丝盒盖子上真空泵保险丝和继电器位置图，原车就这样，未做任何改动
上面这张照片圈住的就是保险丝盒真空泵保险丝和继电器安装位置图，原车就这样，未做任何改动
对了，我的车是2016年10分出厂的自动领锐版，也就是7.79万那款，大家看看自己的车车增配了没有。
