就是这么简单 制作过程 一体屏加单目视频眼镜
航模吧
全部回复
仅看楼主
level 13
oldali 楼主
航模嘛 不敲敲打打的叫啥子航模
太天真了 一楼也想看图[滑稽]
2016年12月04日 04点12分 1
level 11
敢梦敢想Ω
插[滑稽]
2016年12月04日 04点12分 2
oldali
我擦 这速度
2016年12月04日 04点12分
oldali
@- 看你
2016年12月04日 04点12分
level 13
oldali 楼主
先说一体屏的 你需要一个 屏幕 一个图传接收模块 一个降压 以及一个电容
2016年12月04日 04点12分 3
level 8
请输入密码☞
插
2016年12月04日 04点12分 4
oldali
秒插啊
2016年12月04日 04点12分
level 13
oldali 楼主
到手一定要先检查一遍东西的好坏
2016年12月04日 04点12分 5
level 13
oldali 楼主
然后是测定变压模块输出电压和电流 以免输出功率不足
2016年12月04日 04点12分 6
level 13
oldali 楼主

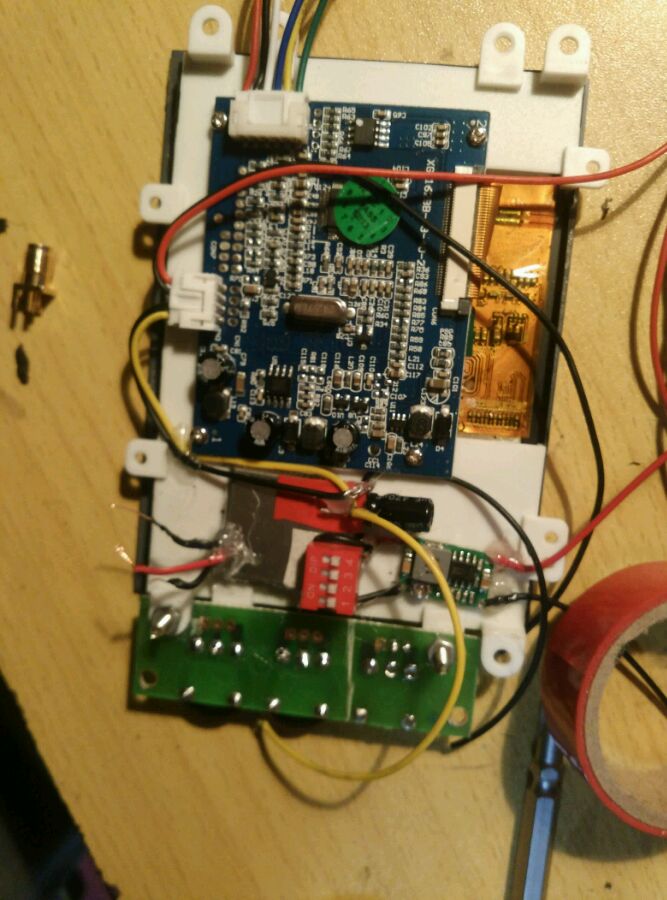

布线 黏模块 热熔胶是个好东西
2016年12月04日 04点12分 7
level 13
oldali 楼主
粘胶前后测试一遍 ok一体屏搞定
2016年12月04日 04点12分 8
level 13
oldali 楼主
分割线 接下来是弹幕视频眼镜
2016年12月04日 04点12分 9
level 13
oldali 楼主
2016年12月04日 04点12分 10
level 13
oldali 楼主
首先是视频眼镜模块 同样到手要先测试 不然到时候出了什么偏差是要负责任的哦
2016年12月04日 04点12分 11
level 13
oldali 楼主
接收模块 变压模块 天线座 4p开关 电容 天线
2016年12月04日 04点12分 12
level 13
oldali 楼主
接线 热熔胶伺候 注意线序 以及焊接牢固
2016年12月04日 04点12分 13
level 13
oldali 楼主
总测试 以及参测设备合影
2016年12月04日 04点12分 14
level 13
oldali 楼主
注意事项
接收模块
天线焊好马上打胶 防止接线折断
电源线注意不要和屏蔽罩接触
屏幕
防止驱动板裸露时与导电物接触
总装
注意各模块电压 防止过压
注意线序 针脚定义 正负极 杜绝反接
注意合理的空间布局
2016年12月04日 04点12分 15
