看看这个图，热继的位置。
电工吧
全部回复
仅看楼主
level 12
没有想法8 楼主

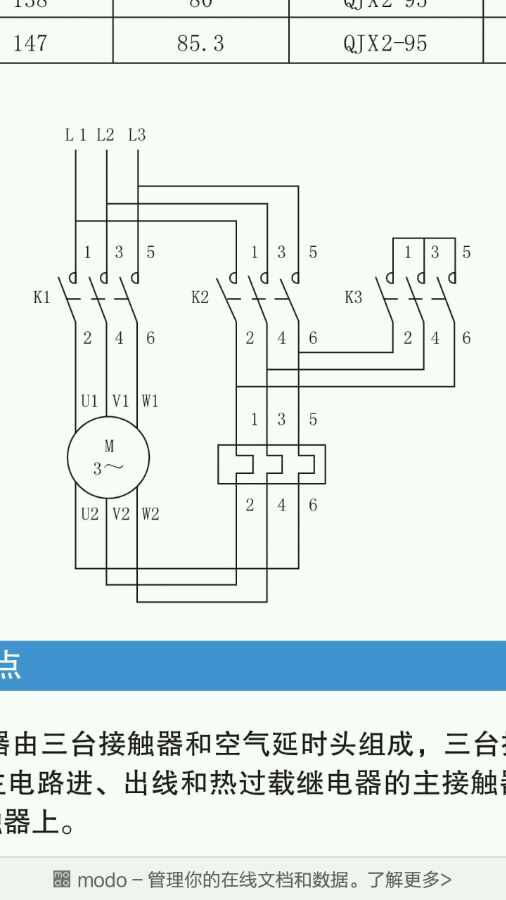

今天，在天正官网查看并了解电器，看到这幅图，第一次遇到。
2016年11月20日 18点11分 1
level 12
没有想法8 楼主
个人觉得，热继位置和放在主接触器下相同。不知有没有朋友，把热继放在第一图中这个位置滴？
2016年11月20日 18点11分 2
没有想法8
我接触到的，热继都是放在主接触器下的位置。或放在总空开下。
2016年11月20日 19点11分
没有想法8
如果第一图，把星形接触器下端接线改在热继下面，则是起动时，热继失去作用的那个例子。
2016年11月20日 19点11分
没有想法8
@abf1573 第几楼图啊？我看看。
2017年01月02日 01点01分
没有想法8
@abf1573 我看了下，通电延时，方向对的呀。
2017年01月02日 06点01分
level 12
没有想法8 楼主

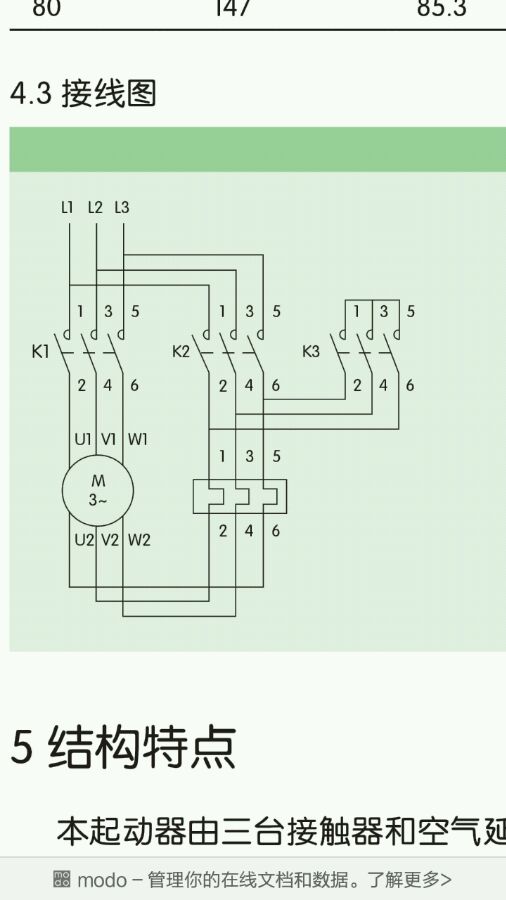

刚才查看正泰官网，与天正说明介绍一样的。
2016年11月20日 20点11分 6
level 6
xiaosajishiyou
老乡你好。星三角动作过程我知道，只要头尾不搞乱我相信也能把它接好，但都是纸上谈兵，没有真正接触过。到底热继电器是启动时保护还是整个过程都能保护，如果都能保护，那启动时通过热继的电流和运行时通过热继的电流就是一样大的吗？
2016年11月20日 23点11分 7
没有想法8
起动和运行都设定成运转保护，看热继的安装位置，一般是相还是线电流，相电流取线电流的根号3，再按电流的0.95～1.05倍选择。时间切换设定是电流回落时转换，用手机秒表确认。
2016年11月20日 23点11分
没有想法8
@没有想法8 运转保护，即电机铭牌上的额定电流。
2016年11月20日 23点11分
没有想法8
这个，我倒是经常接触，设备的拆，建就会有调试过程。
2016年11月20日 23点11分
xiaosajishiyou
能否讲解下热继在主接触器下和你图中位置的区别
2016年11月20日 23点11分
level 12
没有想法8 楼主

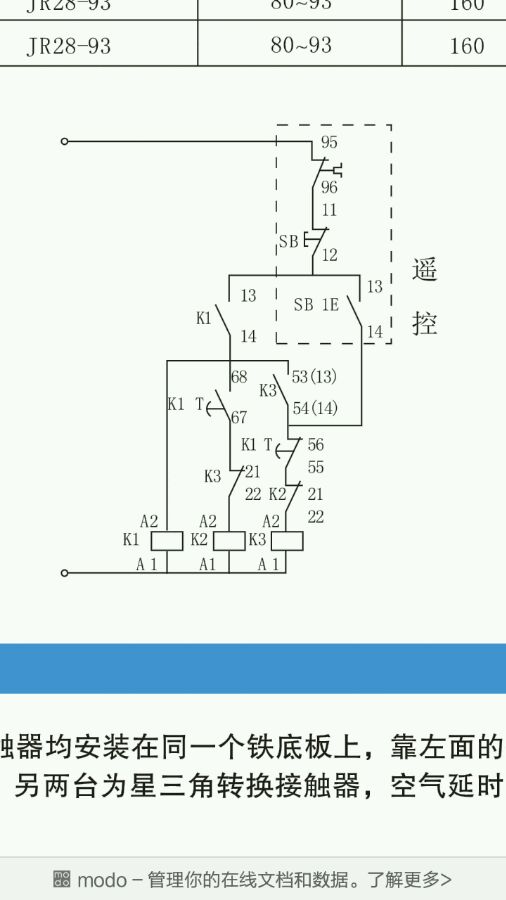

就这类图。
2016年11月21日 00点11分 8
level 1
XIKOUZHEN
热继放哪儿都是放，位置没多大关系，只不过现在实际安装中很少见楼主这种接触器位置的装法了，按图1装的多。
2016年11月21日 00点11分 9
没有想法8
第三图也不好，宜把三角形接触器的电源线改在主接触器上，这样两只接触器一样大。
2016年11月21日 04点11分
level 12
有沒有想我
放这里原理上一样一样的。只是配线的时候会骂娘。
2017年01月02日 06点01分 12
没有想法8
看了下，热继上，确实不好压紧线。
2017年01月02日 07点01分
季后赛后仰男
正确，难度系数180
2017年01月11日 03点01分
没有想法8
@季后赛后仰男 难度，三线压在一起，可能有。但我还没实践过。[吐舌]
2017年01月12日 00点01分
季后赛后仰男
@没有想法8 我也没实践过
2017年01月12日 04点01分
level 12
季后赛后仰男
可以这么接，而且当一档需要过载保护且过载保护额定电流小于电机额定电流时只有这样接。但保护器额定电流小说电机电流57%时用不了
2017年01月11日 03点01分 13
没有想法8
我觉得，和接在主接触器下面时，效果是一样的呢。[吐舌]
2017年01月12日 00点01分
季后赛后仰男
@没有想法8 是一样的。
2017年01月12日 04点01分
没有想法8
@季后赛后仰男 是的，。
2017年01月12日 05点01分
level 15
GaoPeng816
感觉和接在K1下面没有区别…
2017年01月12日 00点01分 14
没有想法8
是的，一样的。只是，我在上传图片之前，没想到有这样一种接法。[吐舌]
2017年01月12日 03点01分
level 12
lonying521
都能用
2017年01月12日 00点01分 15
没有想法8
是的。这和接在k1下是一样的效果，只是在上传图片之前，我没想到FR有这种接法。[呵呵]
2017年01月12日 03点01分
level 14

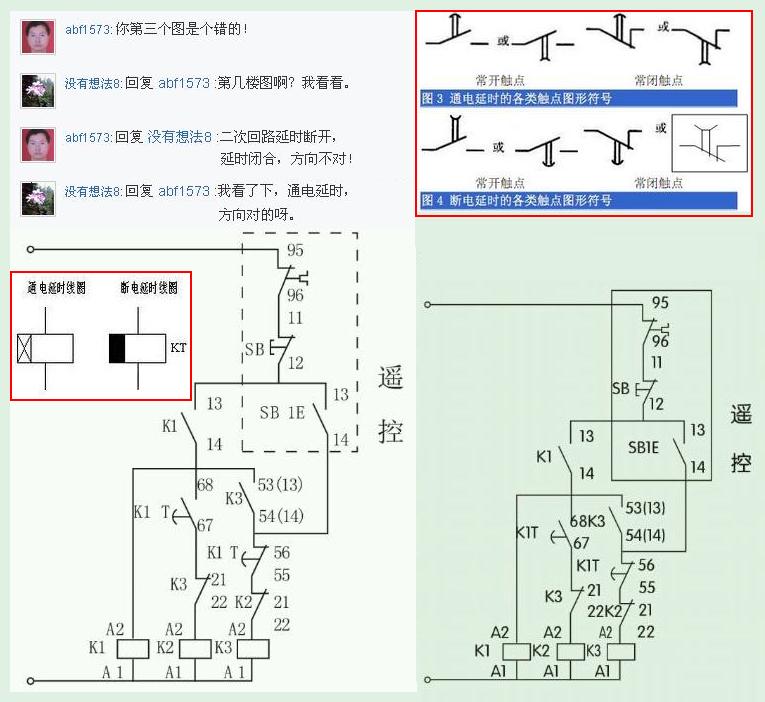

青岛风筝赵
2017年01月12日 01点01分 16
没有想法8
谢谢啊，赵老师。[呵呵]
2017年01月12日 03点01分
青岛风筝赵
不客气，互相交流学习。
2017年01月12日 03点01分
没有想法8
其实，通电延时，断电延时，要竖起看容易理解。平起看，记不住，老是不熟悉。[呵呵]
2017年01月12日 03点01分
没有想法8
@青岛风筝赵 [呵呵]
2017年01月12日 03点01分
level 11
加勒比海带🙀🙀
一样，我见很多
2017年01月12日 13点01分 17
没有想法8
我是第一次见到，所以截图讨论。[滑稽]
2017年01月12日 17点01分
level 12
没有想法8 楼主
刚才，查看手机图纸，发现了一例。成都颐林水稳站HWBC400，搅拌机图。2*30kw。[呵呵]
2017年01月14日 11点01分 18
