任子云123 楼主

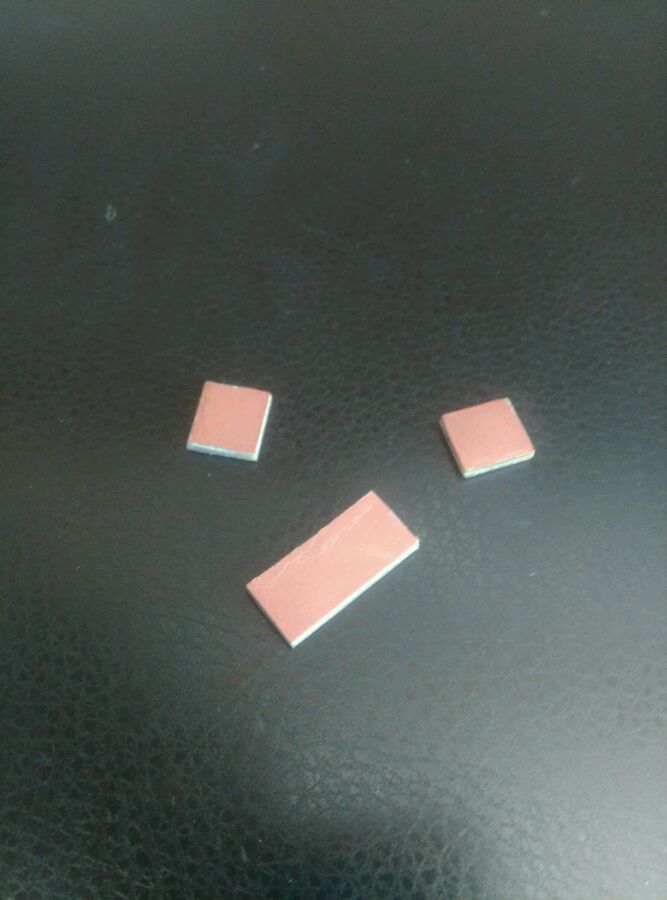

首先，你得需要块双面覆铜板。我这板子5*7（cm）的 已经被我切割好几块了
2016年10月30日 07点10分 1
level 1
任子云123 楼主

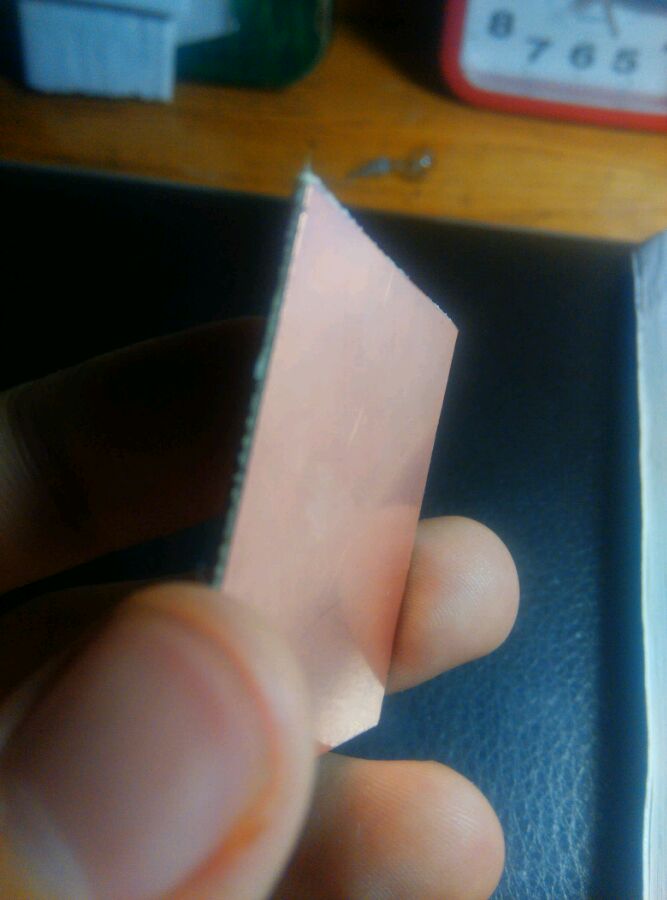

接着裁 设计长度9mm 实际裁成10mm
2016年10月30日 07点10分 3
任子云123
@lm3886tf_ 刀刻深痕 然后掰的 玻纤粉有毒 锯条锯太多粉末了
2016年11月07日 01点11分
level 1
任子云123 楼主

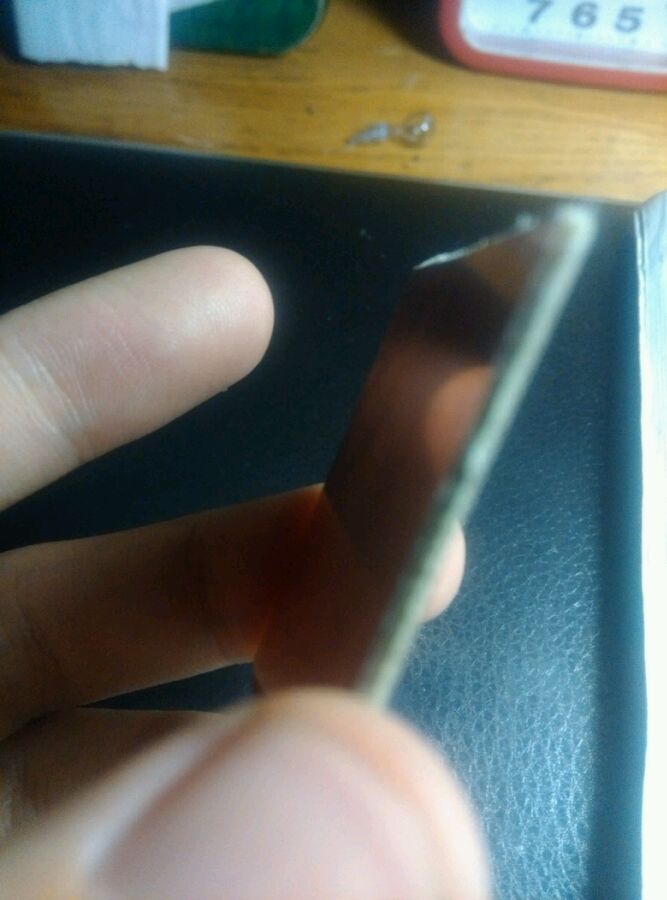

看到板子边很多毛刺了吧 又难看又危险 你说有啥危险 扎人啊 [你懂的] 上挫刀 预留宽度就是为了锉刀修正的 这是修正好的板子 看起来是不是好看多了
2016年10月30日 07点10分 4
level 1
任子云123 楼主

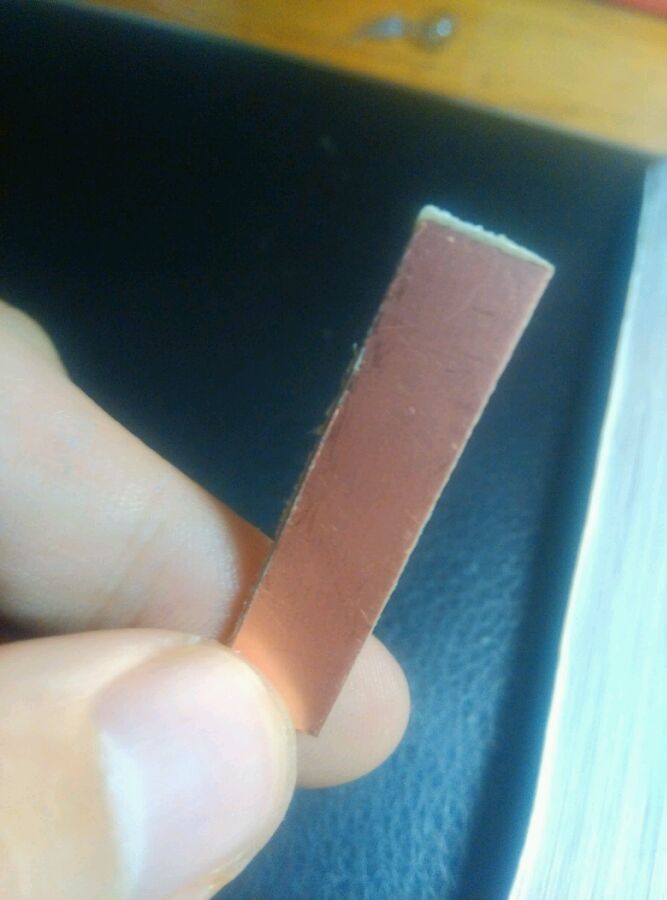

设计板子8*9（mm）完成 你以为我准备腐蚀了么 然而并没有化学药品[委屈] 没办法 只能上手刀刻了 刻完的板子如下 分别是正面和反面
2016年10月30日 07点10分 5
level 12
◎scwo
顶
2016年10月30日 07点10分 6
任子云123
[吐舌]谢谢关注
2016年10月30日 07点10分
level 12
ID不给看▫
d
2016年10月30日 07点10分 7
任子云123
[太开心]感谢围观
2016年10月30日 07点10分
level 1
任子云123 楼主

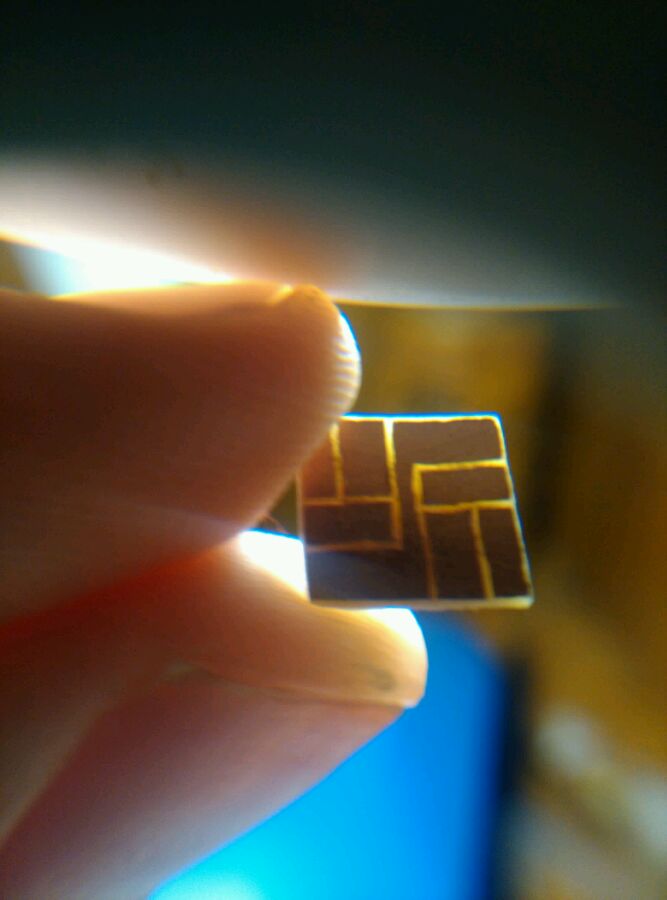

由于铜箔之间间距很小 为了防止粘连 要放到灯下进行透光检查 如下
2016年10月30日 07点10分 8
level 1
任子云123 楼主
接着就要焊接啦 小伙伴是不是很激动？可惜的是我忘了留一张所有元件的全家福了 直接上最终的焊接成品吧
2016年10月30日 07点10分 9
level 1
任子云123 楼主
放一张与以前的微型zvs体积对比图 上次我就说元件到了做一个小一半的 说到做到
2016年10月30日 07点10分 10
level 12
十四工作室
插-------------------
2016年10月30日 07点10分 11
十四工作室
火钳留名~
2016年10月30日 07点10分
level 1
任子云123 楼主
功率说明:由于mos管是ao3400 这回的理论极限功率达到了惊人的52w 然而 仍然是电感的锅 实际肯定是远远达不到这个功率的
2016年10月30日 07点10分 12
赤峰捋布
[你懂的]能上5瓦就谢天谢地了，那么小的管子，想让他52瓦我觉得不可能，光散热就得让它起火
2020年03月10日 03点03分
level 1
任子云123 楼主
至于效果图 现在不方便拍 以后在补上 我只测试了下3.7伏下 用图中微型变压器可拉弧半厘米
2016年10月30日 07点10分 13
level 1
任子云123 楼主
至此 此次“直播”结束 别嫌我短哦[勉强] 欢迎各位小伙伴砸砖或献花
2016年10月30日 07点10分 14
level 12
ID不给看▫
元件清单
2016年10月30日 07点10分 15
level 1
任子云123 楼主
哦 对了 被小伙伴提醒 下为元件清单
电容 0.47uf 250v 1812
电感 100uh*2 cd43
mos管 ao3400*2
稳压管 10v *2 1206
二极管 in4148*2 1206
电阻 470Ω*2 0805
电阻 10k*2 0603
2016年10月30日 07点10分 16
ID不给看▫
后面的序号什么意思？
2016年10月30日 07点10分
任子云123
@ID不给看▫ 贴片规格啊
2016年10月30日 07点10分
ID不给看▫
@任子云123 好的
2016年10月30日 08点10分
ID不给看▫
10k可去。稳压可去。
