5元钱的5V 1A电源
level 12
level 12
level 12
pengzhenxx
楼主
CPU(好吧MCU):
选用价值4元钱的STC晶宏科技的89c52rc 40i-pdip40微控制单片机:
采用Intel 8051 8位CPU内核
512字节内存
8KB硬盘(flash ROM)
最大支持40MHz晶振
2016年10月24日 17点10分
5
选用价值4元钱的STC晶宏科技的89c52rc 40i-pdip40微控制单片机:
采用Intel 8051 8位CPU内核
512字节内存
8KB硬盘(flash ROM)
最大支持40MHz晶振
level 12
level 12
level 12
level 14
![[滑稽]](/static/emoticons/u6ed1u7a3d.png)
前排
人气太少了，多方面发点东西，不知道能不能吸引人气
2016年10月25日 04点10分
回复 pengzhenxx ：![[阴险]](/static/emoticons/u9634u9669.png)
毕竟太专业
2016年10月25日 05点10分
毕竟太专业
level 12
level 12
pengzhenxx
楼主

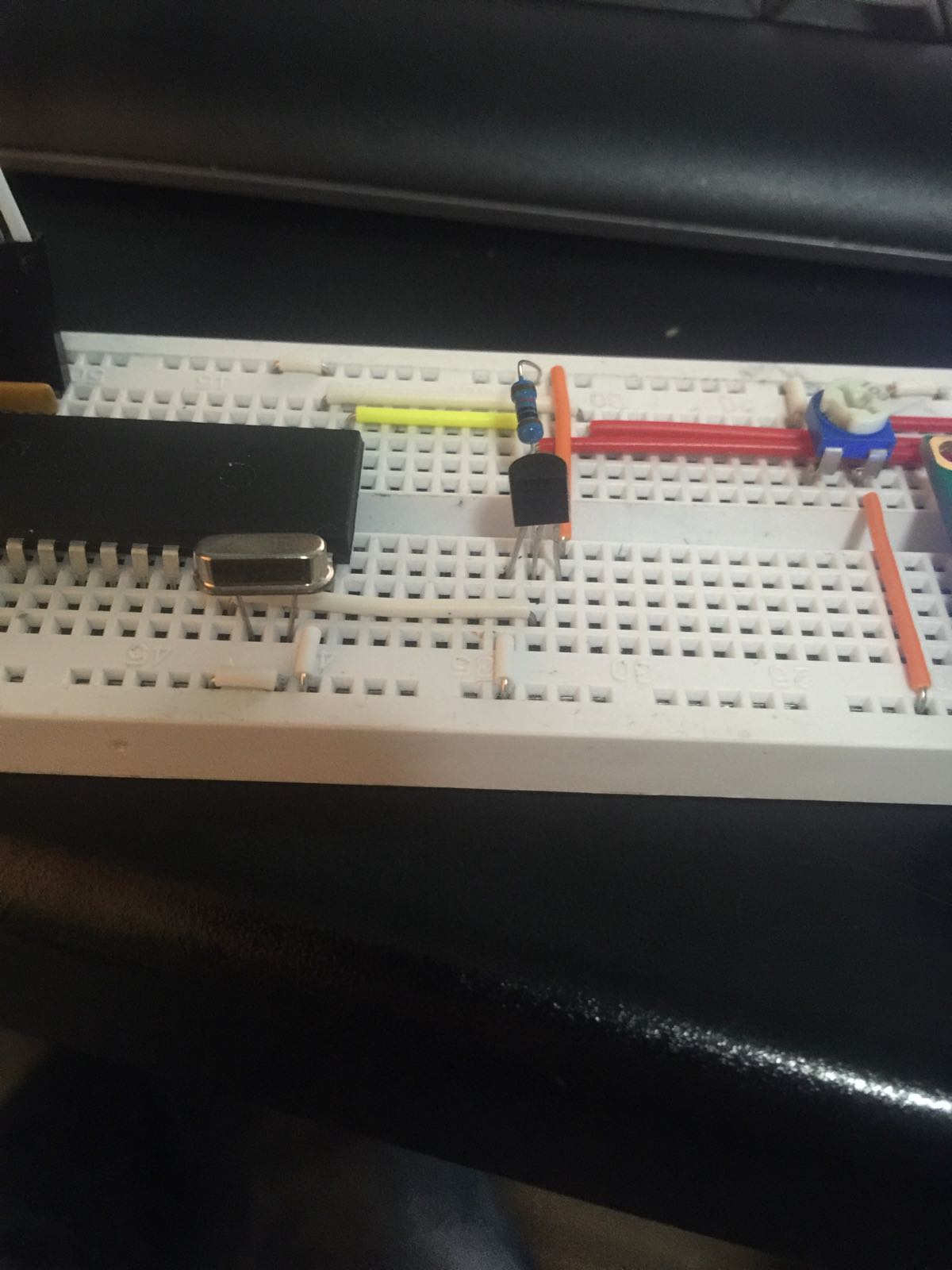

安装CPU，没跳线了，还是用网线代替吧，
一个10uf的电容器做延迟，一个12MHz晶振为单片机提供时钟信号，这么算下来单片机只有1MHz的频率
2016年10月25日 04点10分
11
一个10uf的电容器做延迟，一个12MHz晶振为单片机提供时钟信号，这么算下来单片机只有1MHz的频率
level 12
pengzhenxx
楼主

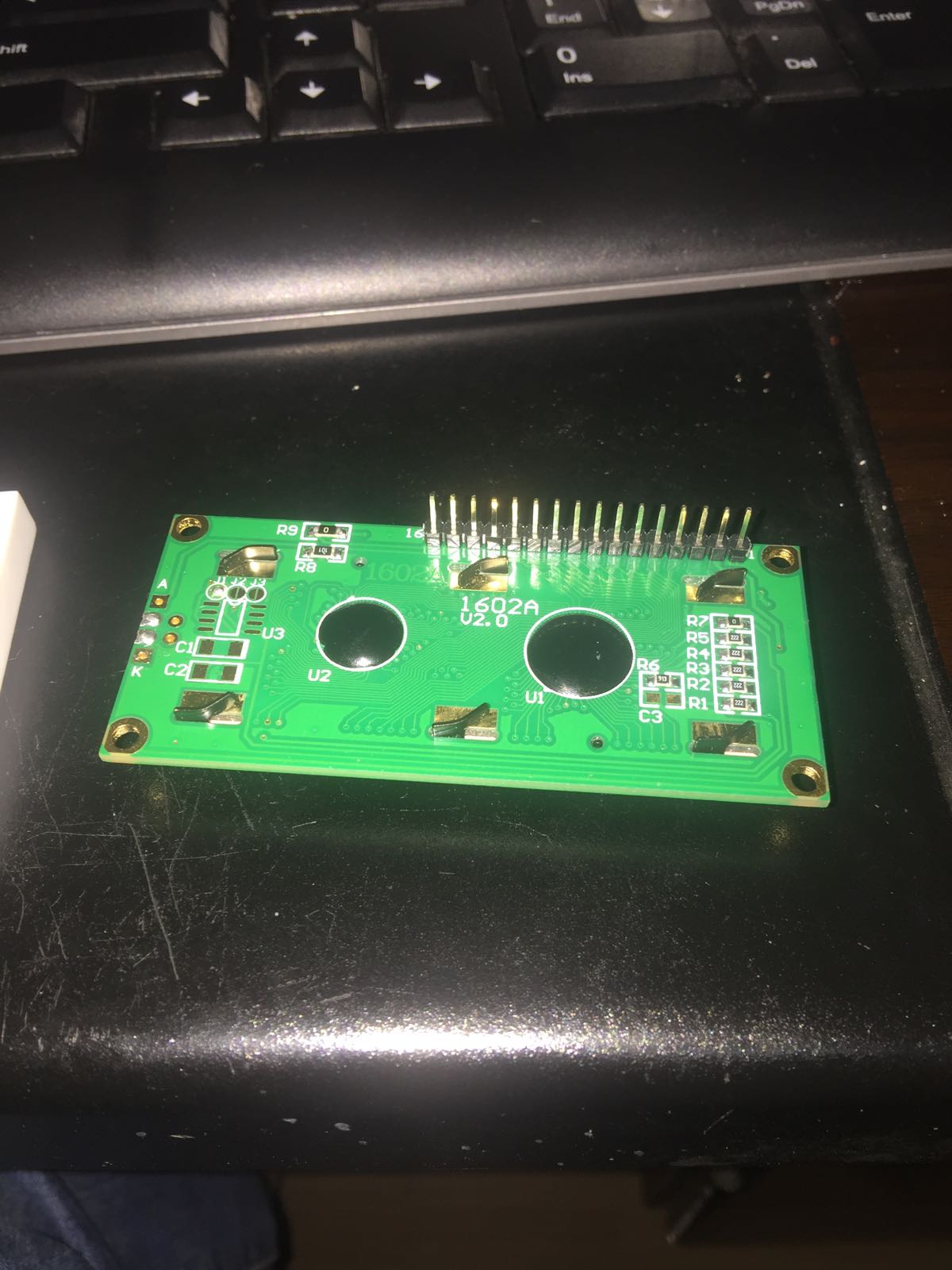

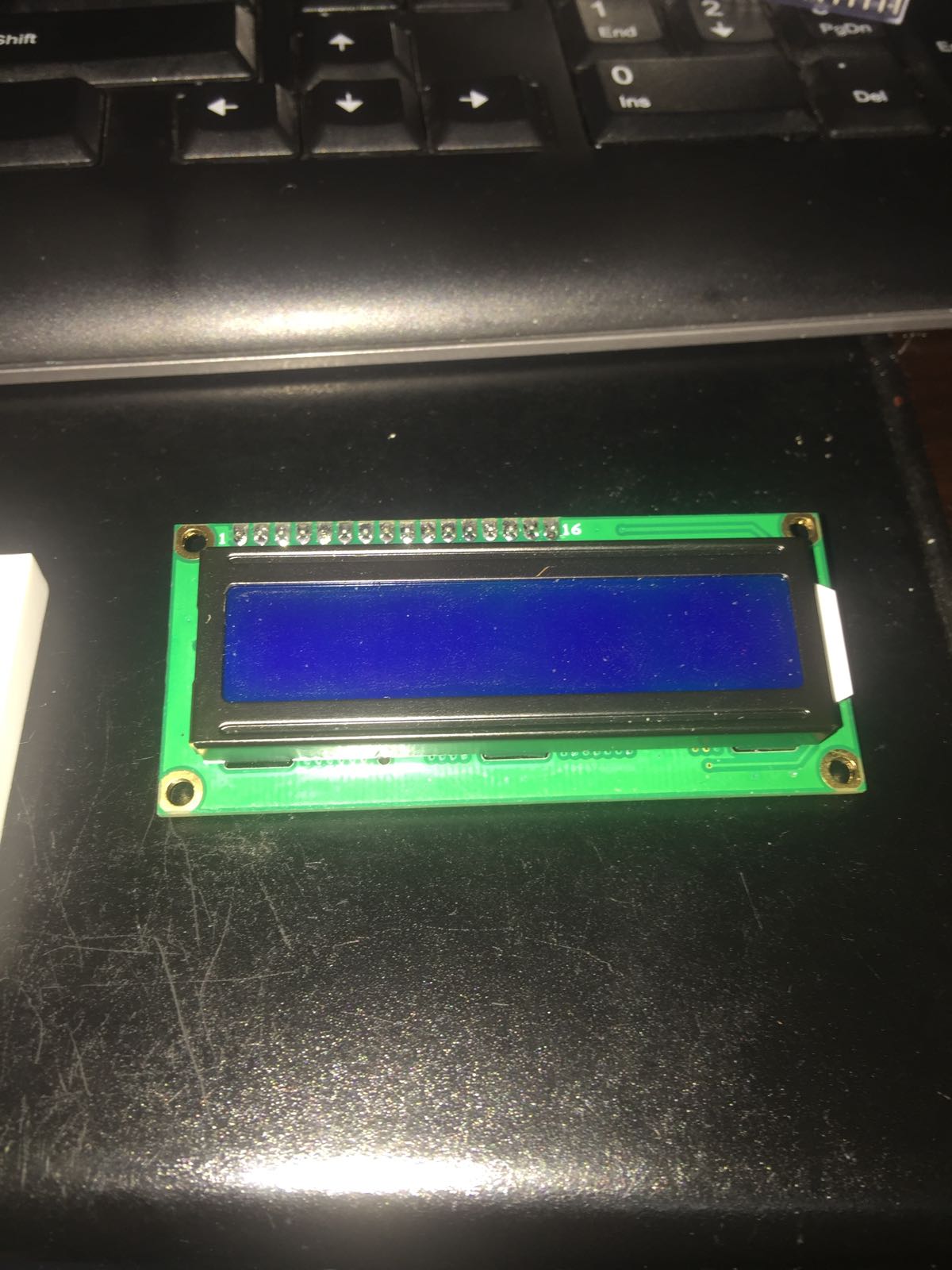

安装1602液晶显示器
，
液晶驱动器只有几十字节的显示缓存(显存)，显示能力有限，不过支持的指令挺多的，多是设置光标，显示模式等指令。
，
不过显示器驱动程序要自己写，时序也挺麻烦的
2016年10月25日 04点10分
12
，
液晶驱动器只有几十字节的显示缓存(显存)，显示能力有限，不过支持的指令挺多的，多是设置光标，显示模式等指令。
，
不过显示器驱动程序要自己写，时序也挺麻烦的
level 12
pengzhenxx
楼主
安装温度传感器DS18B20.。。。
，
这个温度传感器最大可支持16位的，，测量温度精度精度可以精确到1℃/16 = 0.0625℃，测量精度还是很不错的。。。
，
不过针脚太少了，只有三根，和三极管封装一样。除了电源，正负极，就只有1根线，又要负责写指令，又要负责写数据，又要负责读数据。读写时序比1602显示器难搞不少，驱动程序搞了一个通宵。。。
2016年10月25日 04点10分
13
，
这个温度传感器最大可支持16位的，，测量温度精度精度可以精确到1℃/16 = 0.0625℃，测量精度还是很不错的。。。
，
不过针脚太少了，只有三根，和三极管封装一样。除了电源，正负极，就只有1根线，又要负责写指令，又要负责写数据，又要负责读数据。读写时序比1602显示器难搞不少，驱动程序搞了一个通宵
。。。
