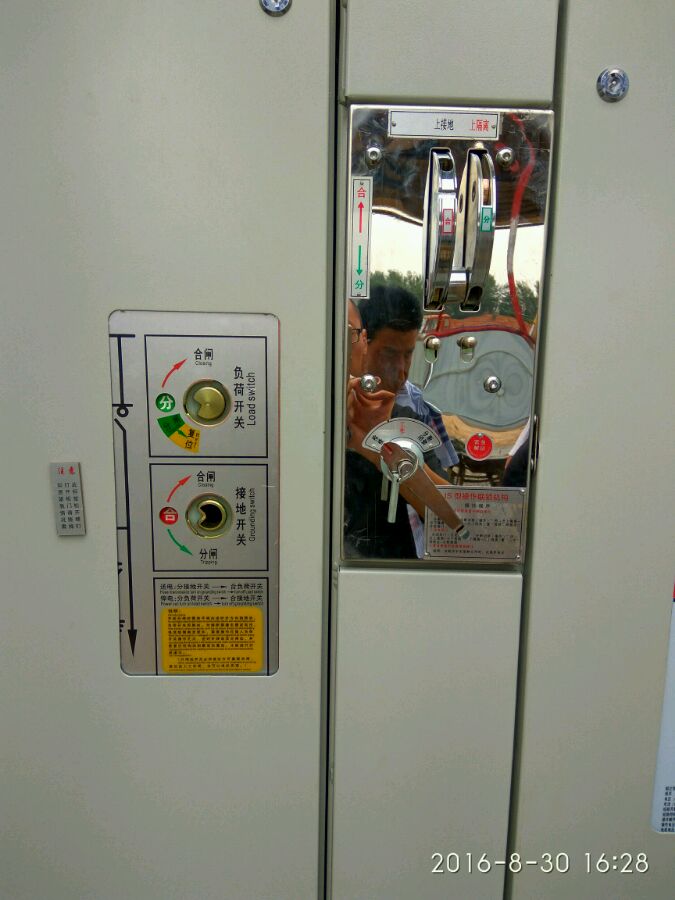

各位师傅 请教这个箱变停送电该怎么操作
2016年08月31日 10点08分 1
level 6
阳阳阳231
上面说的指示的很明白，……
2016年08月31日 10点08分 2
天山夕阳139
分接地 合负荷开关 合真空断路器 变压器却没有声音
2016年08月31日 10点08分
level 9
QQ343638012
目前是分闸状态，接地开关已合上，要送电先分接地开关，再合负荷开关，不怕有机械联锁，电气联锁的[勉强]
2016年08月31日 10点08分 4
天山夕阳139
师傅说得对 分开了接地 合上了负荷开关和真空断路器 变压器却没有声音
2016年08月31日 10点08分
level 9
QQ343638012
高压有没电啊？
2016年08月31日 10点08分 5
天山夕阳139
有 指示灯亮
2016年09月01日 00点09分
level 10
wlx0408
中间那个是隔离开关？
2016年08月31日 11点08分 6
天山夕阳139
不知道 没见过这样的
2016年08月31日 12点08分
level 6
cwt1025cwt
高压进线带点显示有电吗？
2016年08月31日 11点08分 7
天山夕阳139
有 指示灯亮
2016年08月31日 12点08分
wlx0408
@天山夕阳139 中间隔离开关是分着的，而接地是合着的。
2016年08月31日 12点08分
天山夕阳139
@wlx0408 对啊 关键就在这 用操作手柄接地也分不开 隔离也就合不上
2016年08月31日 12点08分
wlx0408
按照停送电正确的操作顺序操作试试看。
2016年08月31日 12点08分
level 11
YOYO他能i
能把隔离开关拍的再清楚一点吗？特别是下半部分
2016年08月31日 13点08分 8
天山夕阳139
不在现场 没法拍了 当时是看别人操作的
2016年08月31日 13点08分
YOYO他能i
@天山夕阳139 肯定还有个联锁保护装置
2016年08月31日 14点08分
天山夕阳139
@YOYO他能i 应该是
2016年08月31日 14点08分
level 14
945080973
让一个什么不懂去合高压闸我也是笑了，好得现在变压器有五防，不然分分钟爆炸
2016年08月31日 13点08分 9
level 14
945080973
有些东西不会就是不会，没必要勉强，你是没高压证的，原则是不能动的，没出问题还好，出了问题背黑祸是跑不了的。变压器送电请站侧面头向侧面
2016年08月31日 13点08分 10
天山夕阳139
[大拇指]
2016年08月31日 13点08分
level 1
毕云涛151
你倒是把开关小车摇进去呀！里面触头没接触有个屁电
2016年08月31日 13点08分 11
天山夕阳139
[滑稽]
2016年08月31日 13点08分
同行讨论汇
朋友，VS1断路器可不是都能摇的，有固定式的，你看图，哪里有摇把孔？
2016年08月31日 13点08分
天山夕阳139
@同行讨论汇 [大拇指][茶杯]
2016年08月31日 13点08分
level 11
wangsymbol
手动储能再按，
2016年08月31日 14点08分 12
天山夕阳139
[茶杯]
2016年09月01日 00点09分
level 11
rihua2222
以前操作过， 下面的拔动开关先动-------配合上面开关合闸是把地分的，右边合上------下面的拨动开关回正---按下储能开关合
2016年09月01日 01点09分 13
天山夕阳139
多谢师傅指点[茶杯]
2016年09月01日 01点09分
天山夕阳139
@rihua2222 原来如此 多谢 多谢[哈哈]
2016年09月01日 01点09分
rihua2222
@天山夕阳139 想起来了， 下面的拨动开关 指向左边是操作 指向中间是工作 指向右边是开门
2016年09月01日 01点09分
level 13
擎天柱Ω
先分接地图2右边柜子与左边柜子接地都先分掉，
然后图2，左边柜子，合负荷开关，继续图2右边合符合开关，最后，按下图2右边断路器本体上的绿色按钮。
2016年09月01日 03点09分 14
天山夕阳139
谢师傅指点[茶杯]
2016年09月01日 09点09分
擎天柱Ω
综合起来就是要送变压器，前提是开关的接地必须全部断开，然后按照先送进线，后送出线，就可以了
2016年09月01日 09点09分
level 14
照顾好自己😍
按照操作票操作，一人唱票一人操作。
2016年09月01日 09点09分 15
天山夕阳139
[茶杯]
2016年09月01日 09点09分
