水，做个功放

level 11

纸的无语楼主

全互补电路功放准备

[酷]

[酷]

[酷]

2016年08月30日 02点08分 1

level 11

纸的无语楼主

材料:
18K×2个
3.3K×4个
1K一个
560欧×2个
100欧一个
30K一个
220欧一个
25V100uf一个
30nf瓷片电容×2个
C1815×2个
A1015×2个
A1013代替A180
C2383代替C180
IN4148×2个
C5171代替TIP41C
A1930代替TIP42C
C5200代替C2922
A1943代替A1216

2016年08月30日 03点08分 3

level 11

纸的无语楼主

材料附图

[滑稽]

[滑稽]

2016年08月30日 03点08分 4

level 11

纸的无语楼主

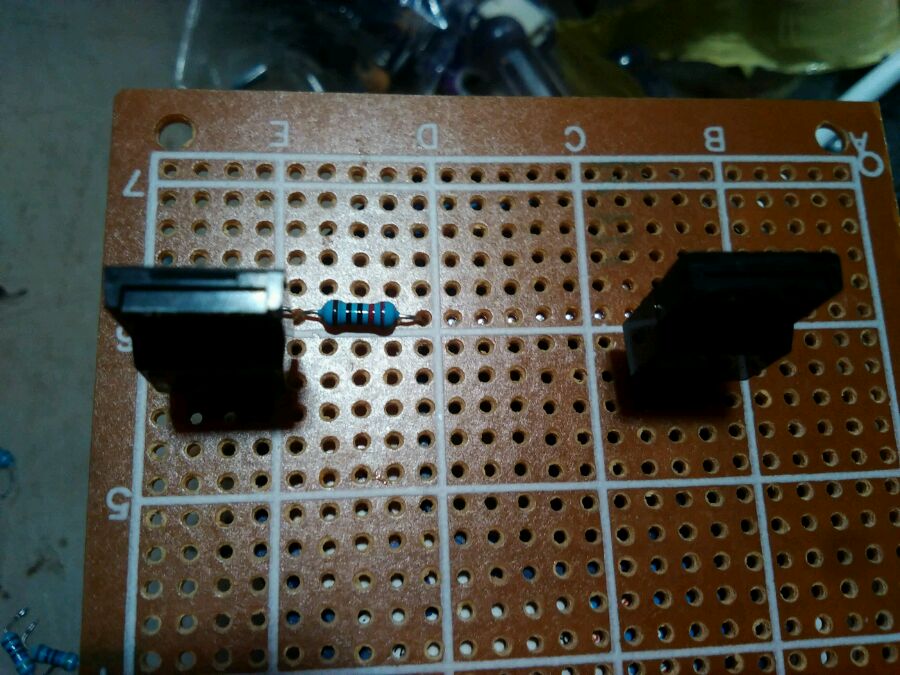

220欧电阻

[吐舌]

[吐舌]

[吐舌]

2016年08月30日 03点08分 6

level 11

纸的无语楼主

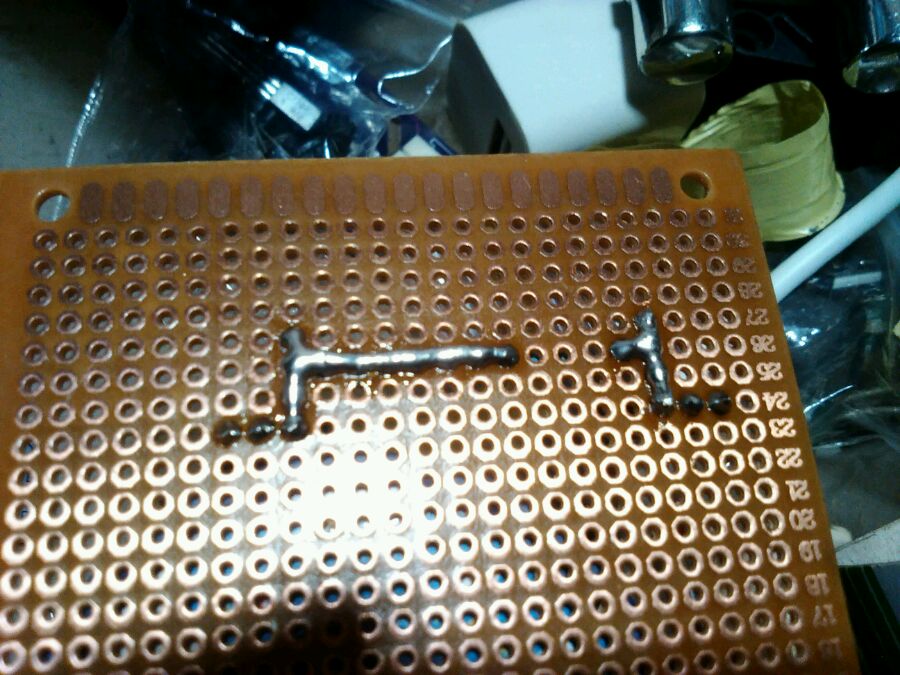

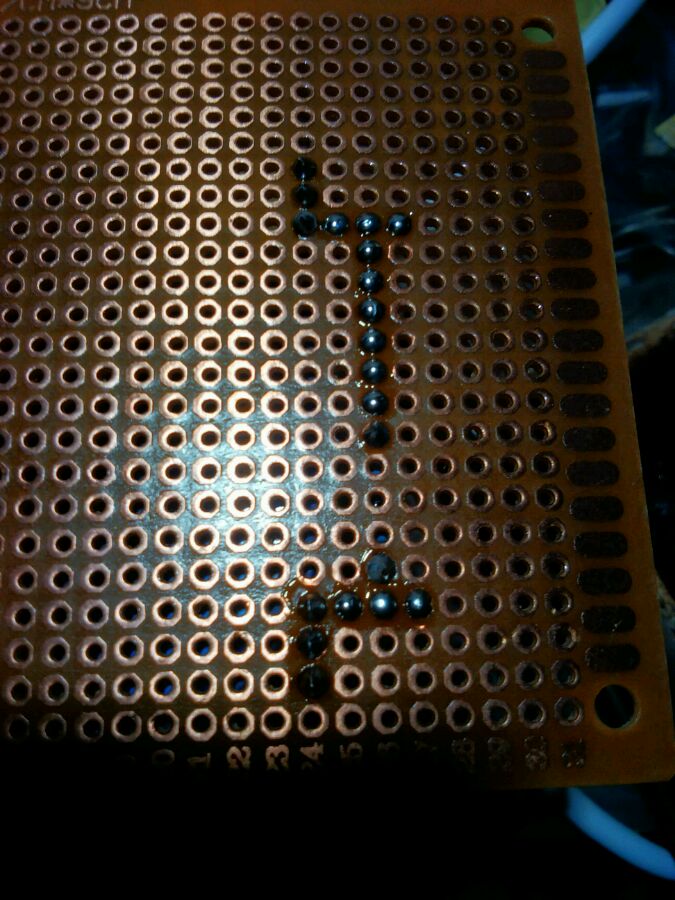

焊接方法，先成点，再成线 [滑稽]

[滑稽]

[滑稽]

2016年08月30日 03点08分 7

level 11

纸的无语楼主

先这样

[不高兴]

[不高兴]

[不高兴]

[不高兴]

2016年08月30日 03点08分 9

level 11

纸的无语楼主

过程没有拍那么仔细，太入迷了，直接上半成品图 [呼~]

[呼~]

[呼~]

[呼~]

2016年08月30日 03点08分 10

level 11

纸的无语楼主

[不高兴]

[不高兴]

[不高兴]

给朋友搞得差不多了，已经拿走了，楼楼还没有搞完呢 [泪]

[泪]

[泪]

[泪]

2016年08月30日 03点08分 11

level 11

纸的无语楼主

直接上我的

[吐舌]

[吐舌]

[吐舌]

[吐舌]

2016年08月30日 03点08分 12

level 9

请问去双子

楼主我给你看个东西

2016年08月30日 03点08分 13

什么东西？

2016年08月30日 03点08分

level 11

纸的无语楼主

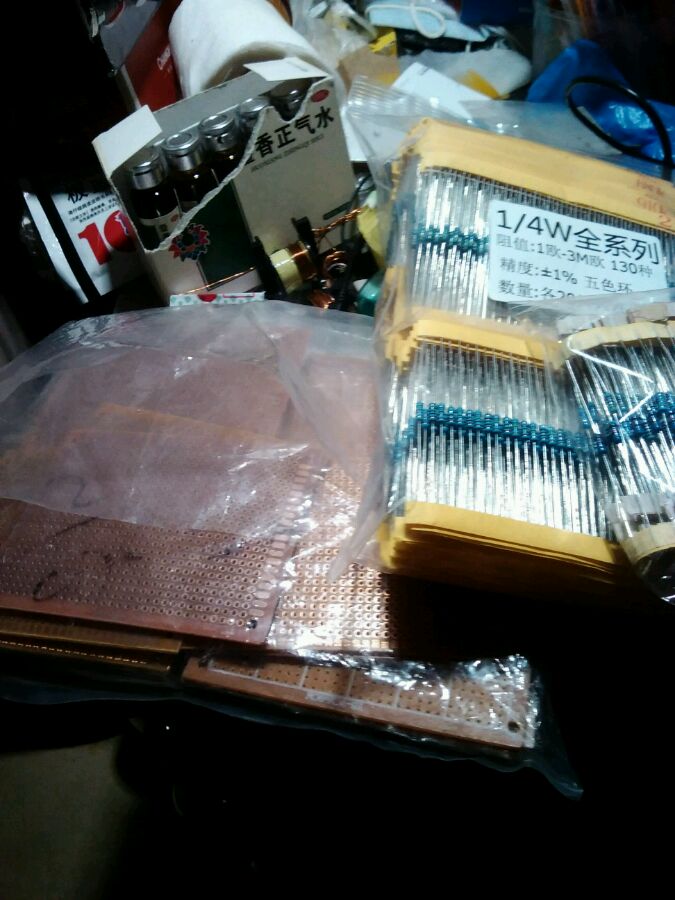

为了做这个，我出了大血在深水宝上面买零件 [不高兴]

[不高兴]

[不高兴]

[不高兴]

[不高兴]

2016年08月30日 03点08分 14

请问去双子

藿香正气是零件

[笑眼]

2016年08月30日 03点08分

ZHUXUHAO

@请问去双子玄学

[滑稽]

2016年08月30日 03点08分

@请问去双子我爸的药 [喷]

[喷]

[喷]

[喷]

[喷]

[喷]

2016年08月30日 03点08分

@ZHUXUHAO 不是 [勉强]

[勉强]

[勉强]

[勉强]

[勉强]

2016年08月30日 03点08分

level 11

纸的无语楼主

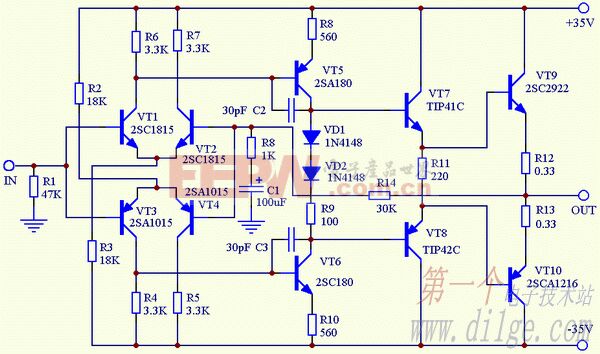

电路原图

[酷]

[酷]

[酷]

2016年08月30日 03点08分 16

司鸡🐒快开车

这是双电源电路，如果做成移动式的就不方便了，必须另外做个20v左右的逆变才可以实现双路供电

2016年08月30日 18点08分

回复panyaotang:是的，但是我不打算做成单电源，做成单电源电压要高，而且还要输出电容

2016年08月30日 23点08分

level 9

请问去双子

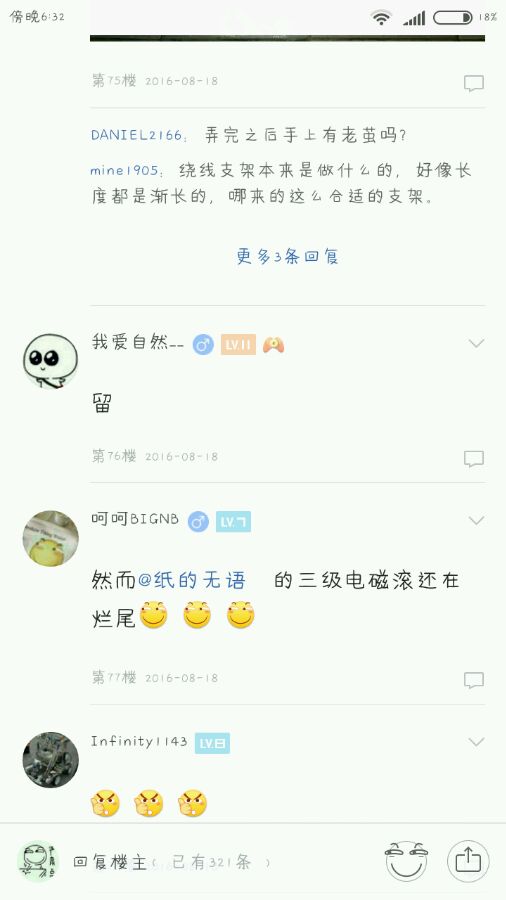

亮点自己找

2016年08月30日 03点08分 17

已看见了

[不高兴]

[不高兴]

[不高兴]

不做炮了，毕竟这不是我的强项 [喷]

[喷]

[喷]

[喷]

2016年08月30日 03点08分

孜然酱233😁

我天，居然上镜了

[乖]

[乖]

[滑稽]

[滑稽]

2016年08月30日 06点08分

呵呵BIGNB

为什么不艾特我！

[怒]

[怒]

[怒]

2016年08月30日 07点08分

回复呵呵BIGNB: [滑稽]

[滑稽]

[滑稽]

[滑稽]

[滑稽]

[滑稽]

这是你发的

2016年08月30日 09点08分

level 11

纸的无语楼主

详细参数在3楼已经说过了，这里不再说了 [酷]

[酷]

[酷]

[酷]

2016年08月30日 03点08分 19
