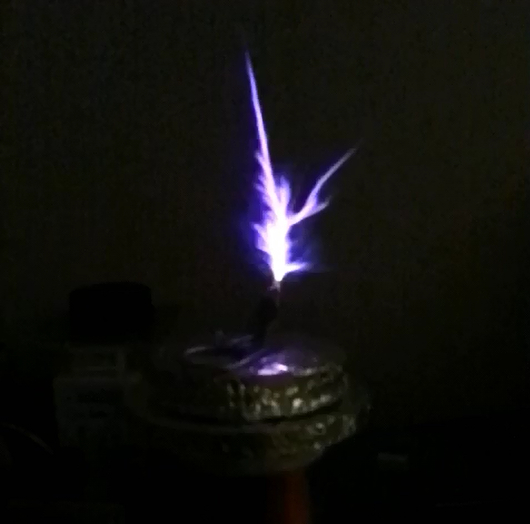

换个电路玩单管，高效9v喷弧1.5cm
zvs吧
全部回复
仅看楼主
level 13
来自普里皮亚季 楼主
给单管自激小TC行列增加一点新鲜空气
2016年07月05日 12点07分 1
level 13
来自普里皮亚季 楼主
用的是IRF640，加个小小的散热片，9v下也就二三十度的样子[哈哈]比动不动暴热的8050好多了
不过高压行管大神勿喷
2016年07月05日 12点07分 3
dhxhxxjx
求图
2017年02月23日 08点02分
星瞳今天播什么⭐
挖坟[滑稽]行管怎么做TC
2017年07月09日 00点07分
醉红颜八八八
@dhxhxxjx 一个e1499就好啦
2017年07月09日 06点07分
level 13
℧¹²
路人的mos自激？[滑稽]
2016年07月05日 12点07分 6
来自普里皮亚季
路人是谁[疑问]
2016年07月05日 13点07分
℧¹²
@来自普里皮亚季 [惊哭]
2016年07月05日 13点07分
来自普里皮亚季
回复 呵哈何哈何哈呵 :怎么了？
2016年07月05日 14点07分
℧¹²
@来自普里皮亚季 没[小红脸]
2016年07月05日 14点07分
level 13
来自普里皮亚季 楼主
没在上更高的电压了，因为怕某个IC扛不住[滑稽]，改天再高低压分开供电
2016年07月05日 13点07分 7
level 13
来自普里皮亚季 楼主
后来有看来科创的这个帖子，质量真心高
http://bbs.kechuang.org/t/79441
不过我真心不懂什么是栅极谐振驱动，所以我也没加
那么小的线圈，效果就能做到和我这个大线圈差不多[真棒]
2016年07月05日 13点07分 11
℧¹²
我也不懂[滑稽]
2016年07月05日 14点07分
ID不给看▫
栅极串个可调电感，与栅极寄生电容谐振。
2016年07月05日 15点07分
level 13
来自普里皮亚季 楼主
这样？
2016年07月05日 15点07分 17
来自普里皮亚季
@13128284032
2016年07月05日 15点07分
ID不给看▫
对
2016年07月06日 08点07分
level 13
℧¹²
为什么在大脑中模拟这个电路，mos总是导通的[疑问]原理是啥
2016年07月05日 15点07分 18
捕羊高手灰太狼
反向器拉低门极电压关断吧
2016年07月06日 12点07分
℧¹²
@捕羊高手灰太狼 那个都说了，不是反相器哦[小红脸]
2016年07月06日 13点07分
捕羊高手灰太狼
@℧¹² 好吧刚刚没注意看，[汗]
2016年07月06日 13点07分
℧¹²
@捕羊高手灰太狼 [滑稽]
2016年07月06日 13点07分
level 12
俗世怂人_L
顺便教你如何把dip或者sop变247https://tieba.baidu.com/p/4241548842
2016年07月05日 23点07分 19
来自普里皮亚季
那是把背板都磨出来了[啊]
2016年07月06日 00点07分
level 8
diditworkornot
这图我当时没成功，初级有谐振电容，要让它工作有些难度
2016年07月06日 04点07分 23
level 8
diditworkornot
slayer exciter有两个思路，一个是低压大电流，另一个是飙高压，上高压有难度，不过60v左右的低压也能出很好的效果，你去买几根拆机的d1499，能上60v，一定买拆机的，买新货都是假的hfe100以上必炸
2016年07月06日 04点07分 24
来自普里皮亚季
60v，你用的是调压器吗？
2016年07月06日 06点07分
diditworkornot
@来自普里皮亚季 我这一个500W的调压器大概80多大洋，一个400W的0-65V可调开关电源90大洋
2016年07月06日 11点07分
diditworkornot
@来自普里皮亚季 你如果有蓄电池或者开关电源的话，短期内不想上高压可以考虑买个0-80V的可调直流升压模块，挺便宜而且据说很好用
2016年07月06日 11点07分
来自普里皮亚季
回复 龙腾的反抗者 :太好了我有个德力西500W调压器，不过花了120[狂汗]
2016年07月06日 12点07分
level 13
来自普里皮亚季 楼主
电位器仅仅是为了给LED限流。。。
两个4148钳位，栅极电阻1欧，栅极下拉10K，看板上还有空间就加了个MKP滤波，结果当发现没给IC加退耦电容时已经没空了。。。。。。
2016年07月06日 07点07分 26
level 13
来自普里皮亚季 楼主
感觉一个104不够，又该怎么塞个电解上去呢
2016年07月06日 07点07分 28
level 8
562379863
卧槽，立板好评[真棒]
2016年07月06日 10点07分 30
level 8
diditworkornot
170V 7CM弧[滑稽]
2016年07月06日 11点07分 31
level 13
来自普里皮亚季 楼主
之后就接上了我以前做励磁时的线圈，500匝左右吧
然后两节18650供电，氖泡只是闪了一下就灭了，IC冰凉，MOS暴热，电流直彪3A[惊哭]
2016年07月07日 04点07分 35
