然后想到了3915

但是O疼的是:这破玩意只有十个灯位

所以我需要联级

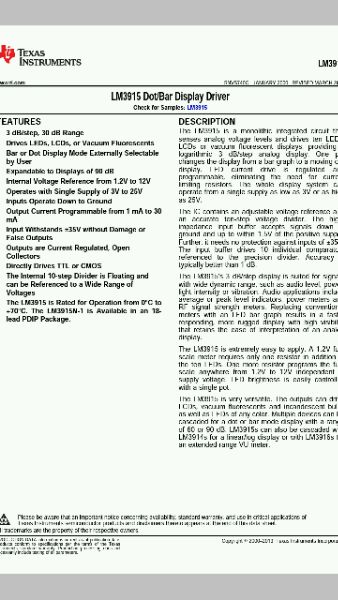

这是一些介绍: 特性:2•3 dB /一步,30 dB范围•驱动发光二极管,液晶显示器,或真空荧光灯•Baror点显示模式外部用户•扩展显示选择的90分贝•内部参考电压1.2 v至12 v•经营单一供应3 v 25 v•输入操作到地面•马输出电流可编程从1到30 mA•输入经受±35 v没有损坏或错误输出•输出当前的监管,开放收藏家•直接驱动TTL或CMOS•由于所述分配器是浮动的,可参考范围广泛的电压LM3915是额定操作从0°C + 70°C。LM3915N-1可用在一个18 PDIP包

LM3915是单片集成电路,感官模拟电压水平和十led驱动器,液晶显示器或真空荧光显示器,提供一个对数3 dB /步骤模拟显示。销变化从一个条形图显示一个移动的点显示。导致当前驱动器是监管和可编程序,消除需要限流电阻。整个显示系统可以从一个供应低至3 v或高达25 v。集成电路包含一个可调基准电压和一个精确的十步分压器。highimpedance输入缓冲区接收信号降至地面,在1.5 v的积极的供给。此外,它不需要保护输入±35 v。输入缓冲区驱动精密分压器的10个人比较器参考。精度通常比1 dB。LM3915的3 dB /步骤显示适合信号宽动态范围,比如音频水平,能力,光强度或振动。音频应用包括平均或峰值水平指标,电表和射频信号强度米。用LED取代传统的米柱状图导致更快的响应,更崎岖显示能见度高,保留模拟显示的易于解释。LM3915非常容易申请。1.2 v全尺度的计只需要一个电阻器除了十个发光二极管。一个电阻项目全尺度的从1.2 v至12 v电源电压独立的。LED亮度很容易控制用一个锅,LM3915非常多才多艺。输出可以驱动液晶显示器、真空荧光灯和白炽灯的发光二极管任何颜色。可以级联一个点或多个设备栏模式显示了一系列60或90 dB。与LM3914s LM3915s也可以级联一个线性/日志显示或LM3916s长程音量电平。

这是典型应用电路。

重点来了:cascading the lm3915(级联lm3915)- 60 dB或90 dB的显示信号动态范围,可以将多个LM3915s易于级联。或者,可以级联的LM3915 LM3914s日志/线性显示或与一个LM3916延长音量电平范围。一个简单的、低成本的方法级联两个LM3915s是设置这两个芯片的参考电压30 dB如图21所示。电位计R1是用来调整LM3915 # 1的满量程电压316 mV名义上而第二IC的参考设置为10 v R4。这种方法的缺点是,导致# 1的阈值是只有14个mV,自从LM3915可以补偿电压高达10 mV,大的错误可以发生。这种方法不推荐60 dB显示需要良好的准确性在最初几个显示阈值。

如图figure21

如图22所示一个更好的方法是保持参考10 v LM3915s和放大输入信号降低LM3915 30 dB。因为两个1%电阻可以设置在±0.2 dB放大器增益,增加削减是不必要的。然而,一个运算放大器补偿电压5 mV将第一阈值高达4 dB的带领下,这可能需要一个偏移量减少。注意,一个单一的调整可以空出抵消精密整流器和30分贝增益阶段。或者,而不是放大输入信号的振幅可以直接降低LM3915和减30 dB第二LM3915开车。

但是这种方法需要一个运放

扩展这种方法来得到90 dB显示,另一个30 dB的放大必须放置在前面的信号通路LM3915最低。极端的保健需要的最低LM3915显示输入信号降至0.5 mV !可能需要几个抵消null。大电流不应共享相同的路径为低电平信号。还电力线路布线应该远离信号线路。(三联级)
