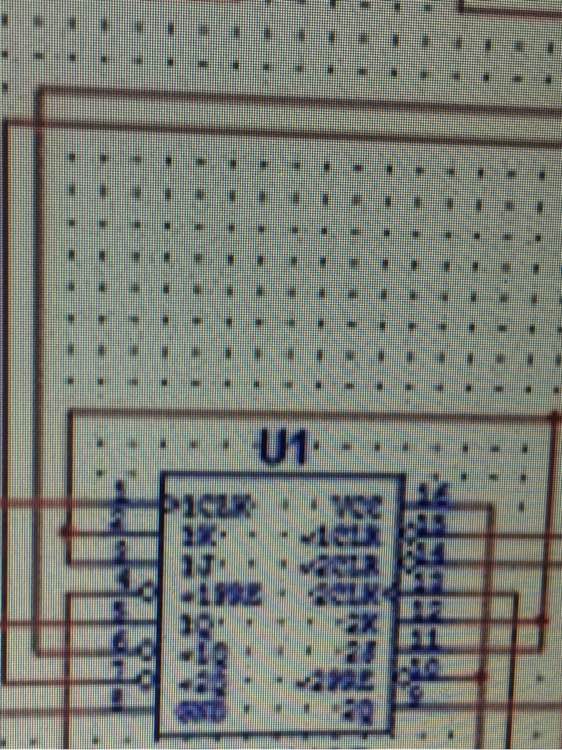

如题

小白求助啊

楼主解决了吗

Multisim中，标准数字IC有两种形式：①同一芯片中的多个单元（门或触发器）以单个逻辑符号形式出现，其编号后缀以大写字母（A、B、…）来区分，从库里选中调用时会弹出选择窗口，每次只能调用其中一个。这种形式的电路图连线方便、逻辑清晰，便于分析。②以芯片封装形式整体出现。该形式的电路图连线麻烦且混乱，不利于分析。
下图1中的U3A、U3B是第一种形式，是芯片U3的第1、2个门，从选择弹窗可见U3还有C、D两个门可用，它在TTL-74LS库中。U4是第二种形式，它在TTL-74LS_IC库中。
