level 2
你可以把棱镜转换成等效平行平板
2016年06月05日 15点06分
level 8
level 4
复制镜头数据，ctrl，c
2016年06月06日 01点06分
3

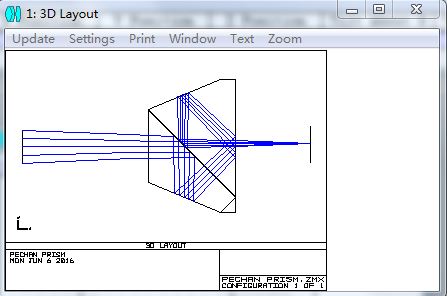

我物镜已经设计好了，有物镜的数据，然后呢？
2016年06月06日 14点06分
回复 inspirationwkk ：把你棱镜复制到物镜后面啊
2016年06月06日 14点06分
@QQ_1449474794 我的棱镜是用非序列作的
2016年06月06日 14点06分
回复 inspirationwkk ：哦，这就复杂了
2016年06月06日 14点06分
level 2
level 2
level 4
混合非序列，棱镜在pop里面找，或者自己建模
2016年06月07日 04点06分
6
物镜和棱镜我都有，准确来说应该怎么弄，能仔细说说吗
2016年06月07日 07点06分
我选择了Sequential or Mixed Sequential/Non-sequential Mode这个模式，然后insert lens，然后选择插在那个面上，最后出来的结果不对，不知道哪出问题了
2016年06月07日 07点06分
@inspirationwkk 检查一下非序列的出口和入口
2016年06月07日 07点06分
level 4
自己看看说明书吧，这里一句话两句话说不清楚，大概三步吧，切换到混合非序列模式，设置出口入口，导入棱镜
2016年06月07日 07点06分
7
是zemax里的manual吗？
2016年06月07日 07点06分
对了，设置出口入口怎么设置，我好像就这一步有问题
2016年06月07日 07点06分
@inspirationwkk 再Non-sequential那一栏后面有Exit x，y，z的选项，可以设置旋转和平移
2016年06月07日 08点06分
@杨0607 嗯嗯，好的，谢谢![[乖]](/static/emoticons/u4e56.png)
2016年06月07日 09点06分
level 2

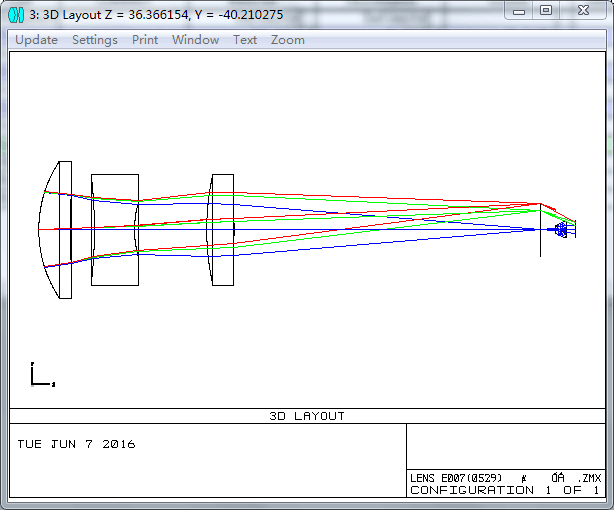

这是我最后插入的结果，不知道哪出问题了，总感觉不对
level 1
