（全内置）增加3个USB数据接口，再也不担心usb口少的问题了
thinkpad8吧
全部回复
仅看楼主
level 7
八斗鱼儿 楼主
一楼度娘。[滑稽]
2016年05月23日 01点05分 1
level 7
八斗鱼儿 楼主
在本吧作为潜水员很久了，楼主是当年第一批在某东预定的4G64G国行版tp8，目前机子已经过保，由于工作需要，电脑随身携带，tp8经常到现场调试演示某些东西，很方便，唯一不爽的就是U口太少，先后用过好几种边充电边用优盘的线，感觉用起来非常不方便。感谢吧友找到了数据口位置和吧友提供的方法，闲来无事，改一改。
2016年05月23日 01点05分 2
level 7
八斗鱼儿 楼主
原料：帝特3020一转四集线器一个，micro usb母座数个（装在tp8里），（micro usb公头数个，usb母座数个）这是做数据线用的。
2016年05月23日 01点05分 3
level 7
八斗鱼儿 楼主

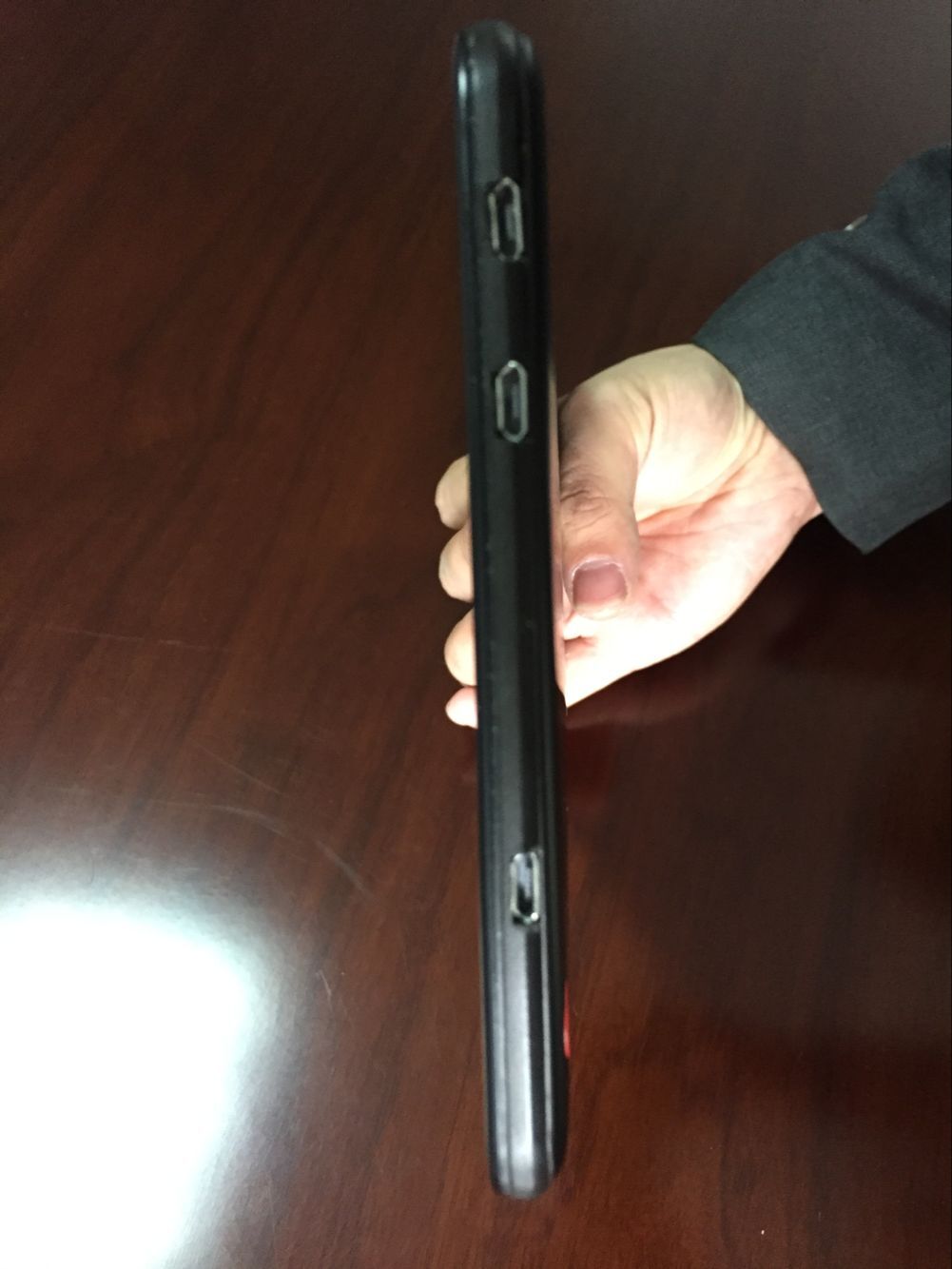

先看成果
2016年05月23日 01点05分 4
level 7
八斗鱼儿 楼主

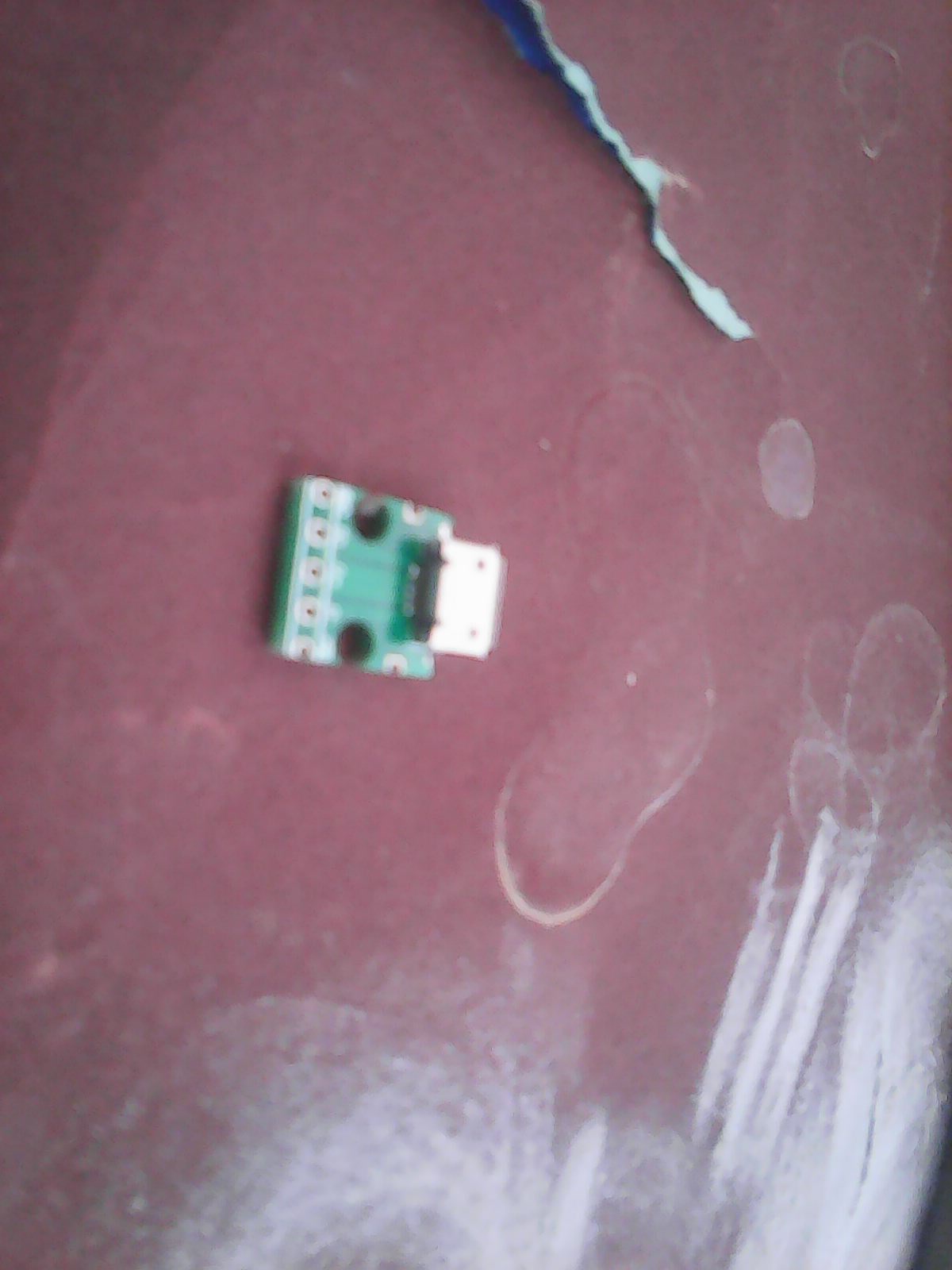

由于我买的usb母座是micro型的，为了方便焊接，带了板子，拆开机子后，发现这个基座母板有点宽，于是先用砂纸打磨了一下。
2016年05月23日 02点05分 5
level 7
八斗鱼儿 楼主
然后，在机子顶部确定好位置后就挖凹槽，接着是处理帝特这个一转四的集线器，话说这个集线器用在小8上简直是天作之合啊。
这个集线器买回来就直接被我给拆了，没想到拆完后十分惊喜，电路板特别薄，非常适合放在小八里。
2016年05月23日 02点05分 6
level 7
八斗鱼儿 楼主
但是拆的时候，由于用力过猛，导致usb接头连接集线器电路板的地方被扯下来，无法利用原来的焊点，我只能在电路板里刮了两个触点，费了九牛二虎之力，总算是焊住了。
2016年05月23日 02点05分 7
level 7
八斗鱼儿 楼主

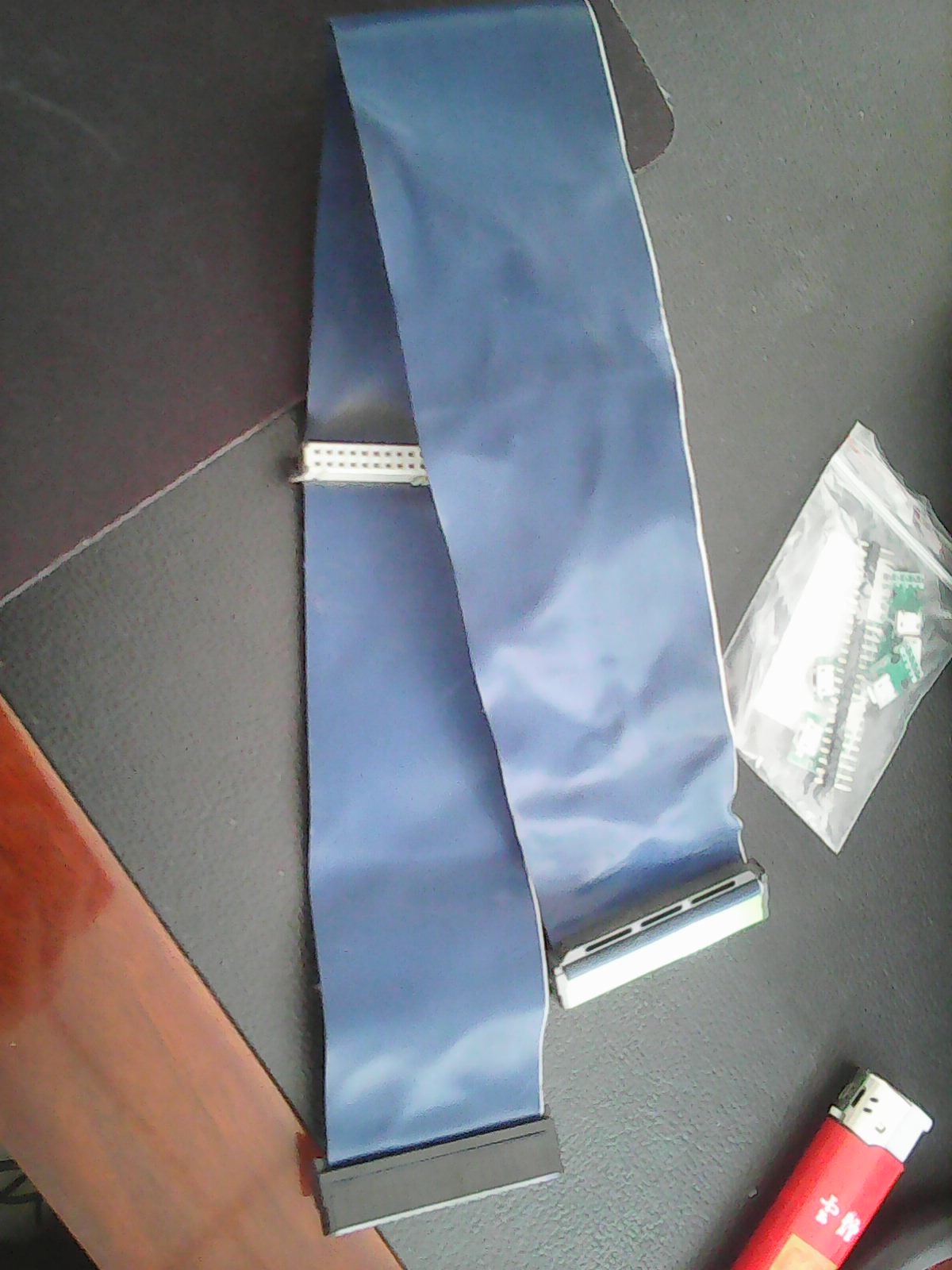

看看集线器往小八主板上连接的线，我找了一个并口硬盘线，扯了两根当数据线，
2016年05月23日 02点05分 8
level 7
八斗鱼儿 楼主
至于两根电源线，手边刚好有一根报废的HDMI线，于是把线拆了，剪了两根铜线当电源线，一红一绿，不错不错。
2016年05月23日 02点05分 9
level 7
八斗鱼儿 楼主
然后就是焊接母座，这个还是比较简单的，由于我选的是micro usb母座，因此，需要做一根usb线，一头是micro公头，一头是usb标准母座。这个虽然看起来像手机用的OTG线，但是，它不是，它的接法和普通usb的接法是一样的，OTG是有host功能的，这个不需要。找了好几天，没找到有这种线的，只能自己焊了。
2016年05月23日 02点05分 10
level 7
八斗鱼儿 楼主
2016年05月23日 02点05分 11
level 7
八斗鱼儿 楼主
楼主用的nokia225，渣像素，吧友莫怪。哈哈。。
2016年05月23日 02点05分 12
level 7
八斗鱼儿 楼主

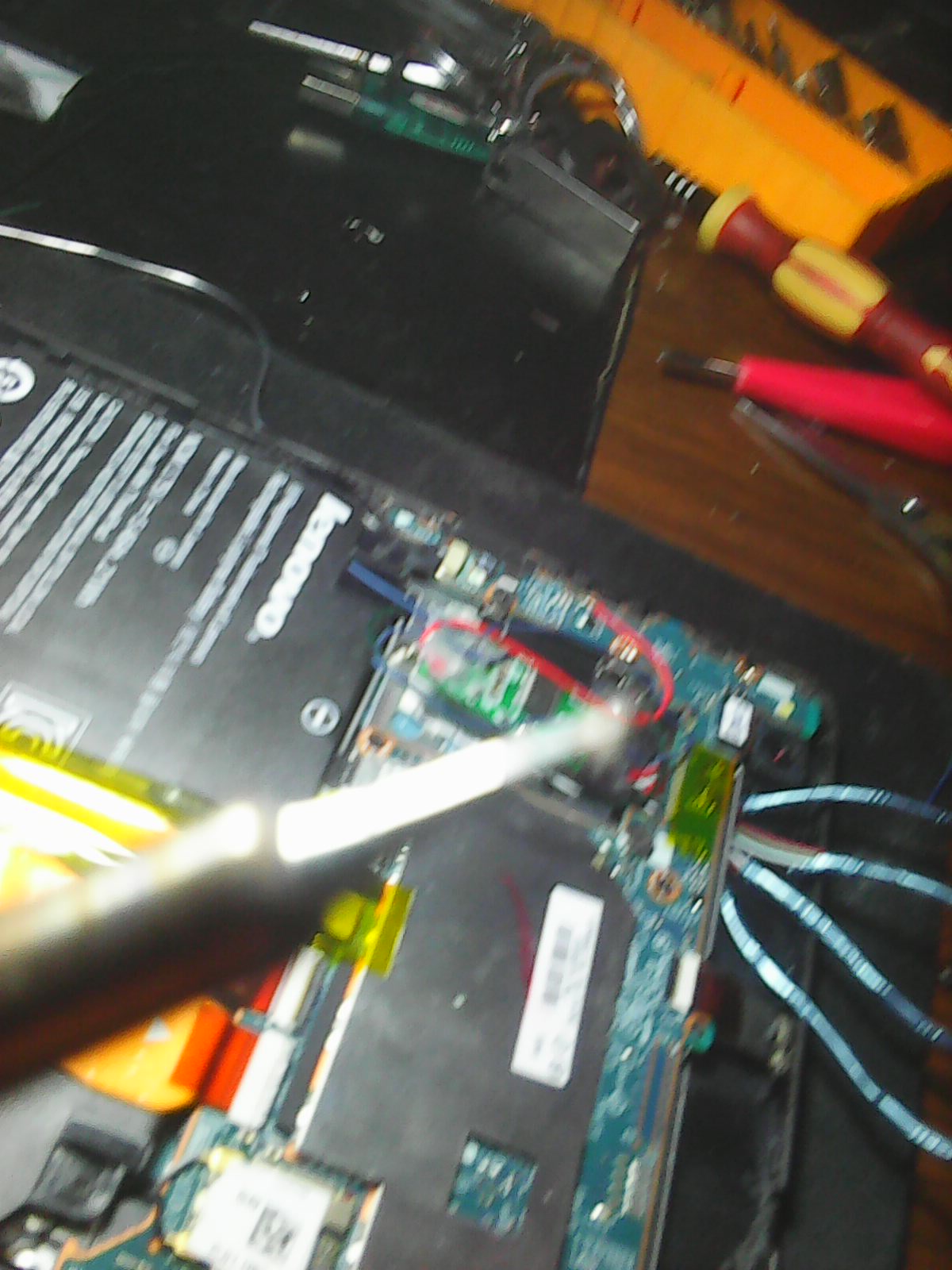

来看看内部，
装上去集线器以后，就把集线器全给剥了，把屏蔽线也撕了。渣像素，忍了吧。。
2016年05月23日 02点05分 13
level 7
八斗鱼儿 楼主

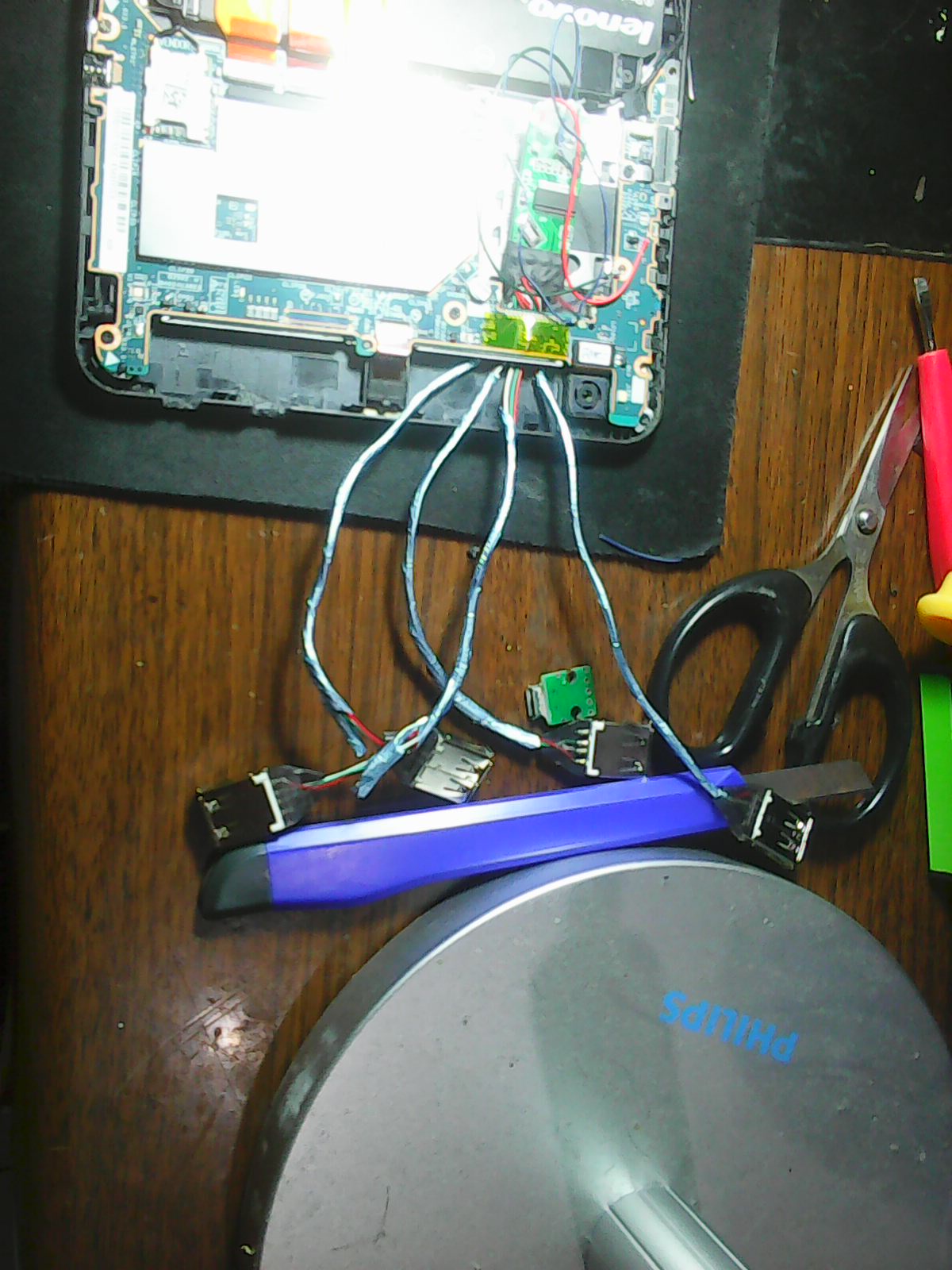

看看焊好后的样子。
2016年05月23日 02点05分 14
level 7
八斗鱼儿 楼主
现在还没打定位胶，另外还富余了组usb线，不知道还能接什么，就先留空了，里面也确实没空间了。还有，这么多线都放在前置相机的背后，导致盖不上盖子，于是，把后盖上那个用来固定前置相机的凸起部分全部磨平了。这才解决了问题。总之，目前还是不错的。
2016年05月23日 02点05分 15
