【个人认为比较重要】电炮制作一个明显误区
zvs吧
全部回复
仅看楼主
level 11
___entropy____ 楼主
很多人普遍认为，多个小电容并联可以有效降低内阻，但实际呢？[滑稽][滑稽][滑稽][滑稽][滑稽][滑稽][滑稽][滑稽][滑稽][滑稽]一楼肯定不能说的否则就没意思了，一会上了数据，一楼给顽强不死的发光二极管
2016年05月07日 08点05分 1
level 11
___entropy____ 楼主
大家都知道，各种电炮都需要短时间极大的电流脉冲驱动弹丸，这使得电容内阻对小型电炮性能影响很大，对轨道炮感应炮影响尤其巨大
2016年05月07日 08点05分 2
level 11
___entropy____ 楼主
感应炮（说的是楞次炮）需要一个很快的电流上升前沿来产生强大的感应电动势，获得更尖脉冲方法有两个，增加电压（很多人选择串联电解电容）还有就是降低内阻。轨道炮，则因为推力正比于电流平方，（安培力公式中力正比于电流，而轨道炮中磁感应强度也正比于电流）所以电流太低根本产生不了有效推力，而轨道炮理想电源为恒流，提高电压形成短脉冲自然不是合适解决办法
2016年05月07日 08点05分 3
level 11
___entropy____ 楼主
所以这时，降低电容内阻就成了爱好者们要解决的重要问题（军方就不用管了，容量电压都高的变态内阻表示存在感很低）
2016年05月07日 08点05分 4
level 11
___entropy____ 楼主
许多人认为并联小电容代替大电容，通过并联降低内阻，但这样作用不大，因为电容容量越大，电极面积越大，电阻也就更小，因为工艺上的问题，电阻略大于小电容并联，实测小北那里的1000uf电容内阻约50mΩ，而他那里的270uf电容为200mΩ，假如并联四个，内阻也是50mΩ[喷]
2016年05月07日 08点05分 5
我叫欧阳鑫
我也测试过，小容量并联后内阻和单个大电流一致，倒是买的高频低阻电容内阻仅仅为普通电阻是一半
2016年05月07日 10点05分
___entropy____
@我叫欧阳鑫 是啊，而很多人还以为并联小电容能有非常好的效果
2016年05月07日 10点05分
level 11
___entropy____ 楼主
电解电容内阻主要在电解液上，电极片和引脚几乎可以忽略不计，沾电解液的纸是卷筒状，而上面也与电解液接触，因此计算电阻可以看做容量越大侧面宽度越大，也就是内阻与容量大致成反比，与实际测量相符
2016年05月07日 09点05分 6
___entropy____
这与电解电容esr表也是相符合的
2016年05月07日 09点05分
level 11
___entropy____ 楼主
码了好多字[狂汗]休息一会上图并且给出真正解决方案[滑稽]
2016年05月07日 09点05分 7
level 11
___entropy____ 楼主
通过这个图可以看到esr的分布，而铝电阻很低，主要电阻在于那个电解液纸，而电容容量越大，电极面积越大，它电阻就越小，但左边铝负极电极板电阻增加了，单个大电容应该内阻比并联多个小的略大
2016年05月07日 09点05分 8
level 13
a675403737
闪光灯电容大法好[滑稽]
2016年05月07日 09点05分 9
___entropy____
闪光灯电容确实性能不错的[滑稽]而且电压也蛮适合轨道炮的
2016年05月07日 09点05分
___entropy____
貌似我们闪光灯电容是同款[滑稽]
2016年05月07日 09点05分
来自普里皮亚季
同款宝石[滑稽]
2016年05月07日 10点05分
a675403737
@___entropy____ 不玩轨道
2016年05月07日 10点05分
level 11
___entropy____ 楼主
接着上各种电容esr实测[滑稽]
2016年05月07日 09点05分 10
level 11
___entropy____ 楼主

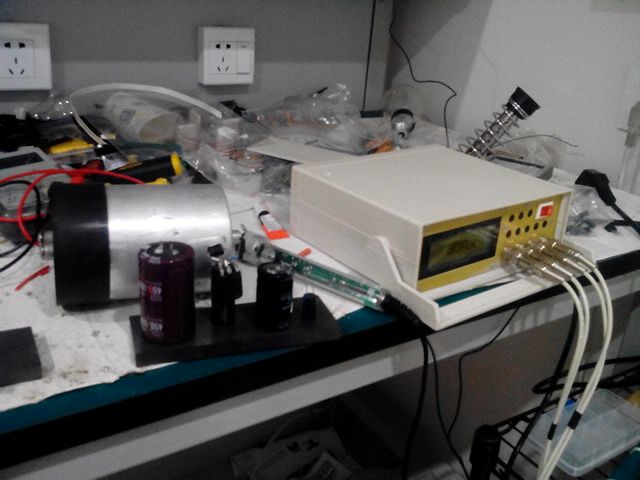

五枚待测电容
2016年05月07日 09点05分 11
___entropy____
从左到右为450v1000uf，rubycon310v330uf闪光灯电容，rubycon450v270uf，和jamicon450v10uf，背面是660v600uf薄膜电容
2016年05月07日 09点05分
___entropy____
闪光灯电容其实是320v
2016年05月07日 09点05分
level 11
___entropy____ 楼主
首先闪光灯电容，如九楼所说，闪光灯电容表现不俗[滑稽]但他妈容量少了[喷]
2016年05月07日 09点05分 12
我叫欧阳鑫
电容容量用100hz测，一般内阻也是，高频低阻的用1k测
2016年05月07日 10点05分
___entropy____
@我叫欧阳鑫 店主没给我发面板膜[喷]不知道怎么换测试频率。。。
2016年05月07日 10点05分
我叫欧阳鑫
回复 ___entropy____ :第一排第三个换频率，第一排第二个换lcr
2016年05月07日 10点05分
___entropy____
@我叫欧阳鑫 3q
2016年05月07日 10点05分
level 11
___entropy____ 楼主
270uf电解（至少是这么标的[滑稽]）内阻高达333mΩ
2016年05月07日 09点05分 13
level 11
___entropy____ 楼主

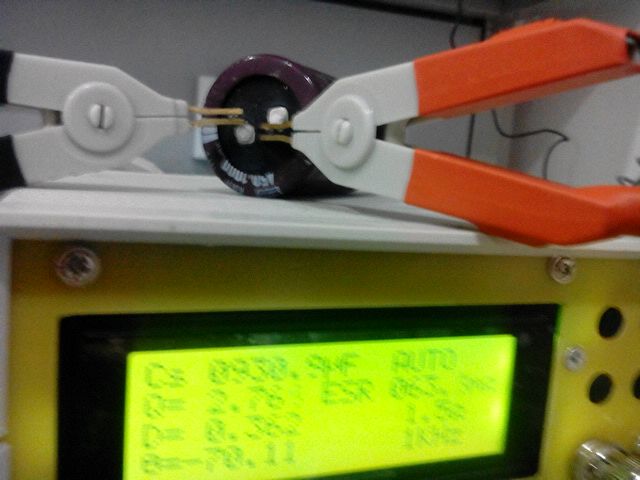

cgshop电磁炮套件经典电容[滑稽]450v1000uf，现在已经没有了[滑稽]内阻60mΩ与小北在0.3吧置顶帖中技术的10mΩ甚远
2016年05月07日 09点05分 14
徐梦怜
他家是个坑
2016年10月29日 09点10分
徐梦怜
我看过评测，谁买谁吃亏
2016年10月29日 09点10分
qiluno
神贴留名
2016年11月07日 18点11分
level 11
___entropy____ 楼主
我之前的奇葩想法，并联大量小容量电容，所以买了100个10uf电解，单个内阻3Ω，并联100个30mΩ，和闪光灯电容不相上下，但电压比闪光灯电容高，可见并联数量足够多，还是能减少一定内阻的，但不明显
2016年05月07日 09点05分 15
chwd5
仔细看一下，另一边的线也接了，只是从一边走而已，我也是这样走的线
2016年06月09日 11点06分
