最近正好要组个电池组，顺便水。。[滑稽]不，发个教程，首先锂电池有钴酸锂，锰酸锂，←_←(这俩我感觉是蛋疼的存在)，磷酸铁锂，聚合物，钛酸锂(←_←神级般存在)等，最常见的是聚合物然后就是18650这些锂离子电池，一般为3.7v，磷酸铁锂为3.2v，不同厂家的电池充放电截止电压不同，聚合物18650一般下限3v上限4.25v，具体看参数，电池镇楼
2016年04月30日 07点04分 1
level 13
a675403737 楼主
接着说，锂电池可以分为容量型和动力型的，容量型的侧重于容量，内阻通常较大，寿命较长，放电倍率低，动力型相反，正所谓鱼和熊掌不可兼得，选择合适的才是最好的，这次我组装的电池功率要求低，所以选择了平板电脑的聚合物电芯
2016年04月30日 07点04分 2
SGLTDG
容量型多并联电流就大了
2016年06月26日 14点06分
level 13
a675403737 楼主

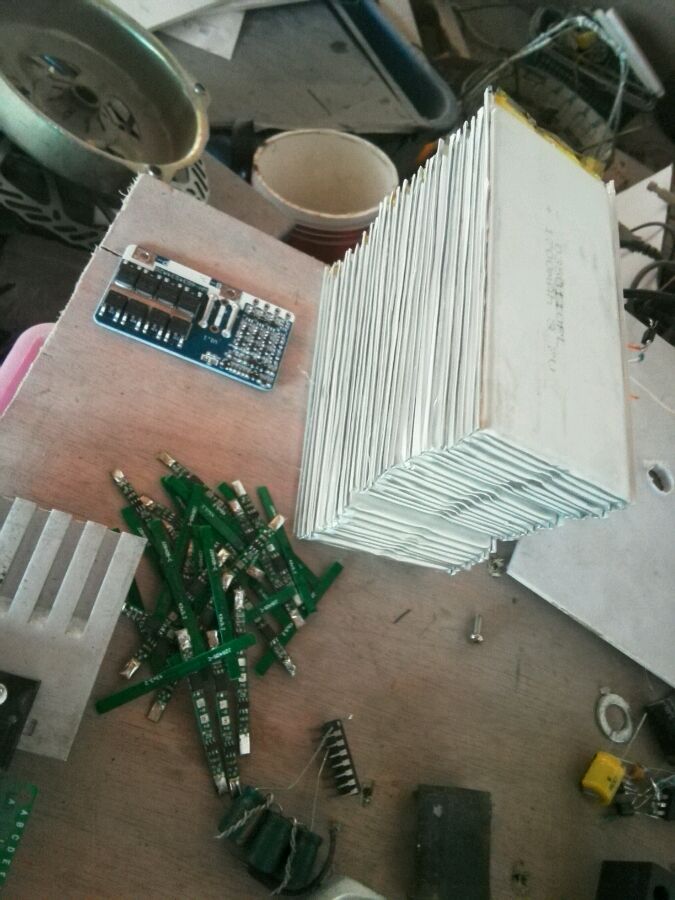

电池最好买好点的，拆机电池最好还是不要用，除非很清楚它的循环次数，使用环境否则就看人品，这次我用的是全新的电池，共30片1700mah一片
2016年04月30日 07点04分 3
SGLTDG
我买的8ah 12片
2016年06月26日 14点06分
level 13
a675403737 楼主
选择电芯前要先确定电池组的电压，容量，电池一致性关系到组装完毕后电池组的品质，短板效应嘛，要求高的要事先测试每块电池，小容量的低压的电池组不要紧一些，像好的18650一致性都是非常好的，(不包括国产的某些。[吐])，跑偏了，这次要组装的是3串10并锂电池组，也就是3串联10并联，锂电池一般说几串而不是电压，说电压有时不能准确表达
2016年04月30日 07点04分 4
level 13
a675403737 楼主
还有放电曲线，大厂的电池会有这样的参数，经常会有充电宝充了几次电电量才掉一点，到后面掉的快，这里有电量显示的原因，也有放电曲线的原因，电池电压和剩余电量的关系并不是线性的，所以放电曲线越是接近直线越完美，当然这一般不重要，可以不考虑
2016年04月30日 07点04分 5
ID不给看▫
不是越直越好。。。。一般是中间越平越好，锂电池中间都很平，就是所谓的放电平台。磷酸铁锂中间特别平，两边特别陡，几乎是折线。电量统计最好用库伦计，看电压很不准。
2016年04月30日 15点04分
a675403737
@ID不给看▫ 磷酸铁锂的曲线的确比较蛋疼，我20串的磷酸铁锂，拔掉充电器瞬间掉到68v,库伦计太贵了，电量显示比电池贵就不像话了[汗]，贵的电池组可以用一下
2016年04月30日 15点04分
level 13
a675403737 楼主
电池保护是必不可少的，厂家都会有参数给出的，选择保护板得根据自己的电池组来选，放电电流，串联数，带均衡的和不带均衡的，一致性很好的电池可以不带均衡，其他的还是选带均衡的，以保证充电的时候都充到一致的电压
2016年04月30日 07点04分 6
ID不给看▫
我的建议是一定要均衡，一致性更好在数次充放后都会有不同。
2016年04月30日 15点04分
a675403737
@ID不给看▫ 当然最好都有
2016年04月30日 15点04分
level 13
a675403737 楼主
以上说的比较乱，没有说到的和说的不对欢迎补充和纠正[滑稽]
2016年04月30日 07点04分 7
level 13
a675403737 楼主

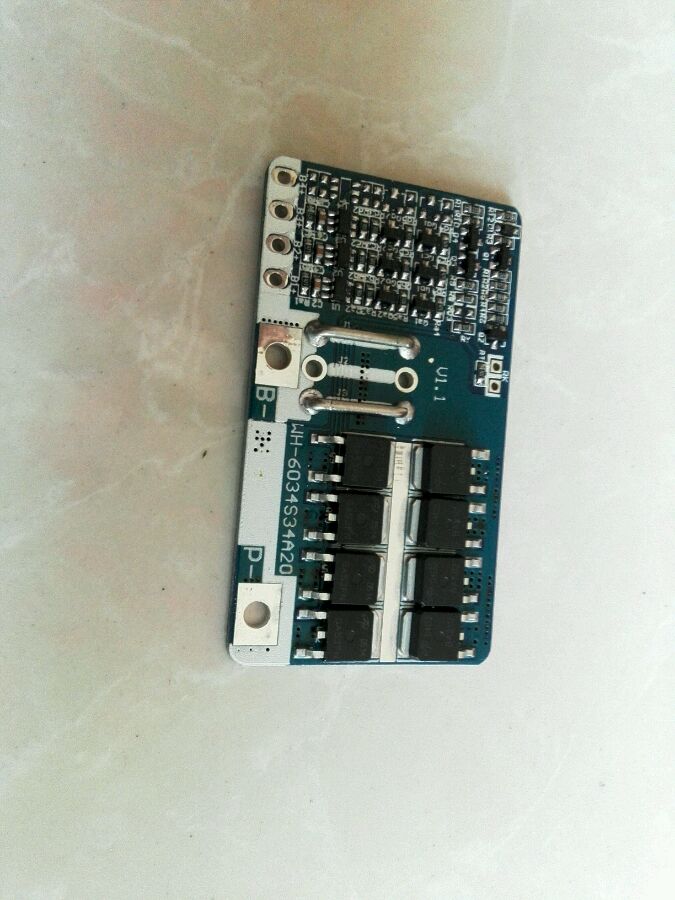

然后开始过程，先取下原有的保护板，不用了拆掉，有人要吗，送
2016年04月30日 07点04分 8
a675403737
@四叶草上的天空 你哪里
2016年05月01日 23点05分
a675403737
@四叶草上的天空 哦，10块吧
2016年05月02日 04点05分
a675403737
@四叶草上的天空 私信我地址，给你寄过去，邮费收到给我就行
2016年05月02日 04点05分
RobotV⚡
回复 四叶草上的天空 ：交易[滑稽]
2016年05月02日 05点05分
level 13
a675403737 楼主
然后每5片胶带捆好
2016年04月30日 07点04分 9
殇丿神话
电池不是会发热
2016年05月09日 00点05分
a675403737
@殇丿神话 不是大功率并不会
2016年05月09日 00点05分
level 13
a675403737 楼主
然后捆成10片一组，极耳焊一起，这里补充一下，有的极耳是铝的，碰到这种极耳就棘手了，焊不了，一定要注意，强力助焊剂和焊铝丝都不是长久之计，点焊转镍才是王道
2016年04月30日 07点04分 10
锂电池新手
铝极耳能用铝丝焊吗
2017年11月05日 01点11分
贴吧用户_7Rttb6Q
回复 锂电池新手 :你会组装锂电池吗加我微信15385216622
2018年10月02日 03点10分
level 13
a675403737 楼主

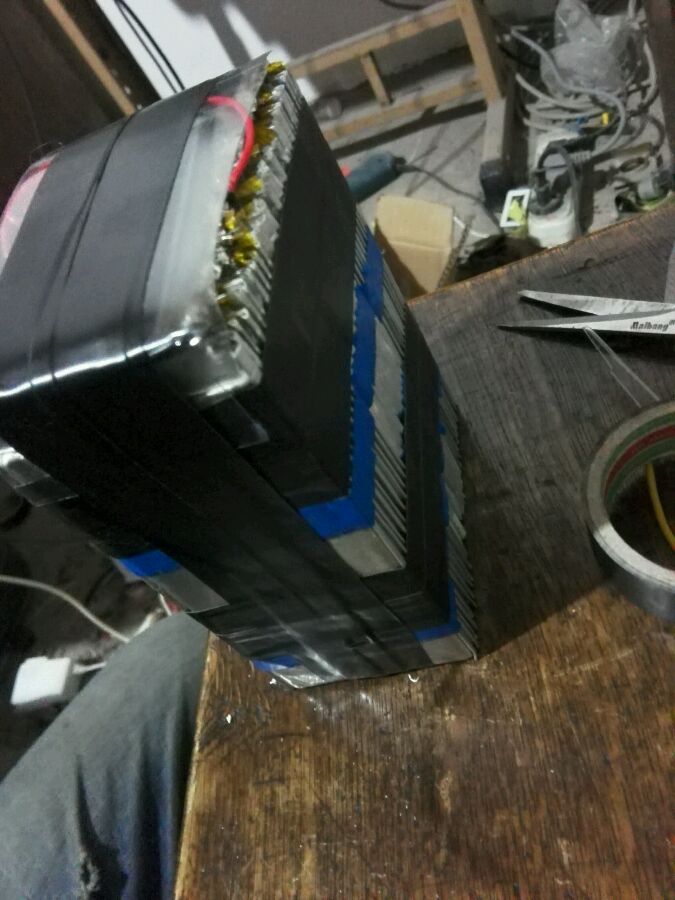

然后合体串联，电压11.1v
2016年04月30日 07点04分 11
level 13
a675403737 楼主
最后安装保护板，安装保护板要注意，千万不要焊错还要小心短路，不然火花四溅[惊哭]
2016年04月30日 07点04分 12
腐腐腐花痴女
4串保护板用在三串电池上好么
2017年12月21日 10点12分
贴吧用户_7Rttb6Q
楼主加我微信15385216622
2018年10月02日 03点10分
level 13
a675403737 楼主
极耳部分注意保护，注意绝缘，最好电池组套个保护壳，完工
2016年04月30日 07点04分 13
level 11
好大一菇凉
加油
2016年04月30日 08点04分 14
a675403737
嗯
2016年05月02日 10点05分
level 12
司鸡🐒快开车
一共多少RMB
2016年04月30日 08点04分 15
a675403737
150吧
2016年04月30日 09点04分
司鸡🐒快开车
回复 a675403737 ：太贵了[啊]
2016年04月30日 11点04分
a675403737
@司鸡🐒快开车 电池4元一片就120了，不贵啊，我电动车上自己组的电池都要1500，如果买成品都要3000，自己组的便宜多了
