为了达到比较真实的显示效果，大家应该都是用的VTK的体绘制方法。
对显示效果起决定性影响的应该是1、数据预处理；2、传递函数设计吧？
大家目前能实现的最好看的绘制效果是什么样子呢？用了什么处理方法、怎么设计的传递函数呢？
很好奇VTK到底能做到何种程度，求分享~
以下是我自己做的：
用的OsiriX官网 http://www.osirix-viewer.com/datasets 下载的数据，361张。没有经过图像处理，用的vtkGPUVolumeRayCastMapper，传递函数：
opacityTransferFunction->AddPoint(-3024, 0, 0.5, 0.0);
opacityTransferFunction->AddPoint(-16, 0, .49, .61);
opacityTransferFunction->AddSegment(641, .72, .5, 0.0);
opacityTransferFunction->AddPoint(3071, 0.0, 0.5, 0.0);
colorTransferFunction->AddRGBPoint(-3024, 0, 0, 0, 0.5, 0.0);
colorTransferFunction->AddRGBPoint(-16, 0.73, 0.25, 0.30, 0.49, .61);
colorTransferFunction->AddRGBPoint(641, .90, .82, .56, .5, 0.0);
colorTransferFunction->AddRGBPoint(3071, 1, 1, 1, .5, 0.0);
gradientTransferFunction->AddPoint(0, 2.0);
gradientTransferFunction->AddPoint(500, 2.0);
gradientTransferFunction->AddSegment(600, 0.73, 900, 0.9);
gradientTransferFunction->AddPoint(1300, 0.1);
可以看到软组织基本全混在一起区分不出肌肉血管和皮肤什么的。不知道大家做出来的效果什么样子

@rabbitbride ，有酷炫的图能够分享一下吗？

软组织本来就非常接近，除非打了增强

贴张图~纯分享~注意：不是原始数据

这里还有一个 .RAW 格式的体绘制效果，应该是心脏周围的组织。
数据是网上下的，应该是已经处理过了的，不然血管壁之类的边界不会这么清楚吧？
然而肌肉血管脂肪什么的软组织在我这儿就是一坨一坨的
哎。。接下来再开个图像处理的大坑吧。。

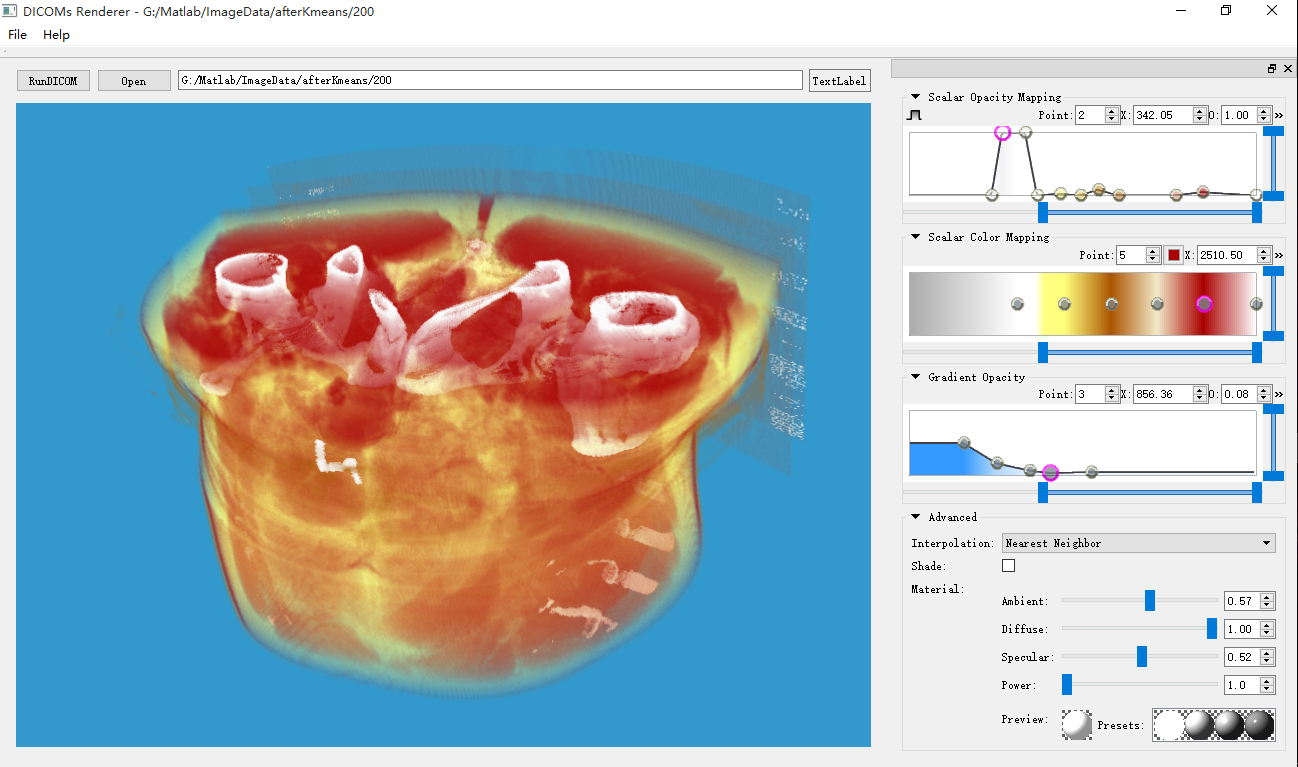

自己顶一个，这个图效果虽然不是特好，但是基于kmeans聚类自动生成的传递函数~
把512*512*200的图像导入, 以灰度和梯度幅值为特征做二维kmeans聚类, 只试探性的分了5类, kmeans也只迭代了两次, 所以这个效果已经很惊艳了有木有~
现在试试别的图形特征做聚类, 下一步打算多加几个特征(光滑度、分形特征什么的), 找个好点儿的电脑把K设置多点再多迭代几次, 效果应该更好~~

默默地赞一个 以后肯定会学习得到

以后我有了好看的体绘制也贴上来

图片年代久远有些失真，再亮点类似了

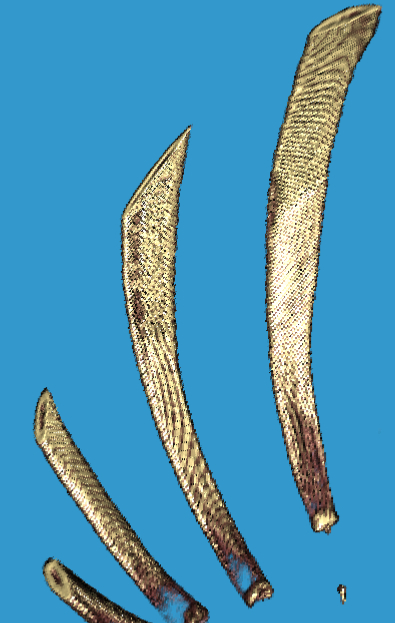

就像这样，表面像鱼鳞一样。。为什么你们的表面都这么光滑呢？

刚才又试验了一下，果然就像吧主说的是光照和数据的问题，还有自己的传递函数对颜色的设置不太合理，才会效果那么差。
再耐心调整一下传递函数和光照，发现也能出来如下效果（看上去还不错？）：
但是上面那组肾脏的数据，不管怎样调骨头都还是毛糙的，应该是数据本身比较稀疏。。
谢谢吧主提示~

//mapper
vtkSmartPointer <vtkSmartVolumeMapper> volumeMapper = vtkSmartPointer <vtkSmartVolumeMapper>::New();
volumeMapper->SetRequestedRenderModeToRayCast();
volumeMapper->SetInterpolationModeToLinear();
//不透明度
opacityTransferFunction->AddPoint(-3024, 0, 0.5, 0.0);
opacityTransferFunction->AddPoint(-220, 0, .49, .61);
opacityTransferFunction->AddPoint(625, .71, .5, 0.0);
opacityTransferFunction->AddPoint(3071, 0.0, 0.5, 0.0);
//颜色
colorTransferFunction->AddRGBPoint(-3024, 0, 0, 0, 0.5, 0.0);
colorTransferFunction->AddRGBPoint(-200, 0.73, 0.25, 0.30, 0.49, .61);
colorTransferFunction->AddRGBPoint(641, .90, .82, .56, .5, 0.0);
colorTransferFunction->AddRGBPoint(3071, 1, 1, 1, .5, 0.0);
//梯度
gradientTransferFunction->AddPoint(0, 2.0);
gradientTransferFunction->AddPoint(500, 2.0);
gradientTransferFunction->AddSegment(600, 0.73, 900, 0.9);
gradientTransferFunction->AddPoint(1300, 0.1);
//体属性——看你的图像应该是光照没设置好
volumeProperty->SetColor(colorTransferFunction);
volumeProperty->SetScalarOpacity(opacityTransferFunction);
volumeProperty->SetGradientOpacity(gradientTransferFunction);
volumeProperty->ShadeOn();
volumeProperty->SetAmbient(.5);
volumeProperty->SetDiffuse(1.0);
volumeProperty->SetSpecular(.5);
volumeProperty->SetSpecularPower(25);
volumeProperty->SetInterpolationTypeToLinear();

如果就是想单纯的提升三维重建中的体绘制效果，除了知道vtkFixedPointVolumeRayCastMapper,vtkGPUVolumeRayCastMapper等几个vtk自带类的用法，接下来该怎么学习，从哪些方便来提升体绘制效果呢？

能请教一下楼主那个scalar opacity mapping界面是怎么做的
