本文所有文字及图片版权为BD7PA大佬所有,未经许可不得用于商业用途!
YAESU FT1D (FT-1D) 使用简报by BD7PA 写在前面: 首先,很感谢老朋友 BD7KPP ( EX: BG7KPP ) 帮忙在日本玩的时候,帮PA带回了这台爱机,才促成了这篇新先行 Preview ;其次,本文仅代表自己的观点,也就是说,这篇日记原则上,是写给健忘的自己看,当某一天PA老去的时候、再都没力拿起对讲机的时候、离开人世的时候,希望可以留下一点曾经的回忆吧。 本文无法提供最核心和价值重点的数字通信部分信息,因为,没有另外一台机可供测试,只能等 YAESU 正式在国内发售后才能提供测评,见谅。重要知识: C4FM 技术资料,提供给资深向业余无线电通信爱好者或无线电通信工程师,下载地址是:http://www.yaesu.com/jp/amateur_index/product/ft1d/C4FM_FDMA_digital.pdf开箱部分

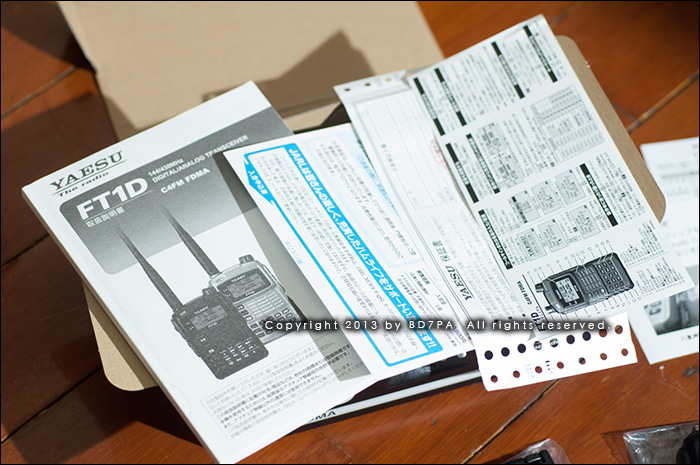

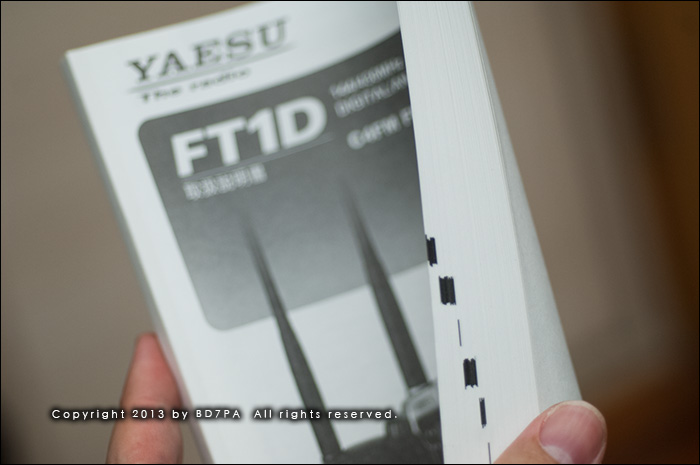

信息量巨大,说明书的厚度,自己想吧。

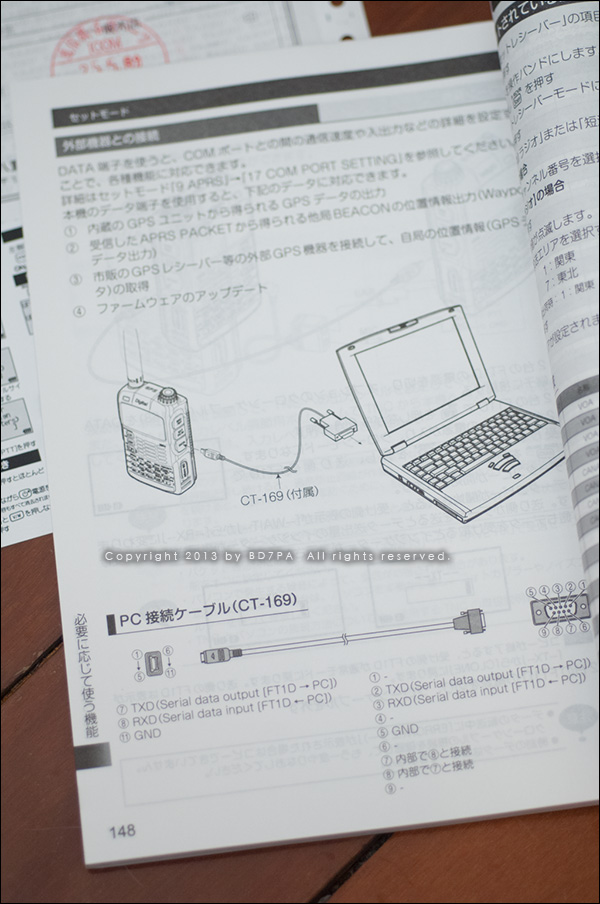

上图的定义,用于自制数据线
2016年04月09日 03点04分 2
level 11
sammrhu0 楼主
配了一个简易的小摄子,好萌!
正文: FT1D ( 又叫:FT-1D,考虑到日本官方的设定为前者,随后将默认采用 FT1D )早在去年的时候,相信大家都已经从2012年8月的 Japan HamFair 中知道它的消息,但是,从公布到今天到手,期间经历了多次的跳票和产品的各种软硬件优化,从身边对它充满期待的朋友可知,这种一次又一次的延后信息,是多么的让人感到无比的心痛,但是,PA从心里都很明白,正是因为对一样东西的执着和坚持,才会令自己的产品多次延迟,拖迟上市,做过产品研发的朋友应该知道,产品一再延后,损失的是自己。 FT1D 属于 VX-8DR / VX-8GR 之后的下一代产品,从型号可以发现,已经不再延续 VX 这个型号前缀,而回复 FT 这个八重洲 (YAESU) 这个经典代号,而清晰的型号完全在液晶屏幕正下方中央,充分说明了 YAESU 对这款作为自家业余无线电通信向的第一款数字(兼容模拟)产品充满信心和清晰的定位!( 说着这样广告式的话,PA要觉得脸红?答案是:不会。因为这不是PA有问题,而是,很多卖广告的人有问题,都喜欢把这个实情,广而告之化,慢慢的,大家听到这样的话,就觉得这是广告,但是,这里PA只是说出个实情,仅此而以) FT1D 总体感觉是什么? 感觉是:高度整合,历经优化、去简留精,采用 DSP 的完全数字化核心掌中对讲机。 FT1D 为网络时代而生,却完全保留模拟时代的所有的种种精彩。 拿在手中仔细把玩,虽然你知道这只是一台业余无线电通信向的手持机,但是,坚固的外壳、左右下角的防冲撞材料、其采用的质材选择和防护设计,都会让你清晰地感觉到,业余无线电通信向机型耐受特性专业向的发展趋势,你会清晰地感觉到有如专业机的坚固、和业余机的细腻显示、操控设计架构。同时,FT1D 延续承继了上一代产品 VX-8DR 和 VX-8GR 两台机型的几乎全部优势,同时去除了不足的各种疚病。 经过一夜的把玩,从方方面面的表现考虑,令PA产生出一种: YAESU 是乎在完善这台 FT1D 的时候,是希望把它设计定位为,这是一台最贴近 HAM 希望和实际要求的手持机、从而最大限度令 HAM 们在使用过程中获得满意,给予好评,换言之,PA有种过往没有的感觉,这是一台将会销售持续很长时间、这样计划和定位的顶级手持机,就像 FT-817ND 一样,有着合理的定价和优异的性能,最终长时间在市场上站立着清晰的定位和销量、长时间不用再更新换代,满足 HAM 的种种需求,成为经典的长寿机型( 保留软件和机能部分更新 )。 令人担心的GPS性能。 看到外观与 VX-8GR 的相近,就令人不觉担心其内置 GPS 的灵敏度,过往 8GR 内置的 GPS性能欠佳,令很多 HAM 民提出一定的疑问和不满,而且,过往的GPS状态只能显示个卫星数量,这与主流GPS时代的发展完全不符的问题上,在 FT1D 直接给出了响亮的回应,PA在使用过程中,主观搜星速度高于 TH-D72 机王内置的 GPS ,回复到 VX-8DR 外置式 GPS 独立天线和模块的水平,而且,FT1D 墙加 TF Card 支持,可以直接支持记录GPS轨迹,记录时间间隔菜单里边可以直接控制可调、或关闭GPS轨迹记录机能,而轨迹的记录,直接以开放格式,存储来自 GPS 输出的 NMEA 语句(如果我没记错的话),也就是说,主流GIS(地理信息系统软件),都可以直接调用和解读这个轨迹记录的文件,显示轨迹或用于事后分析。

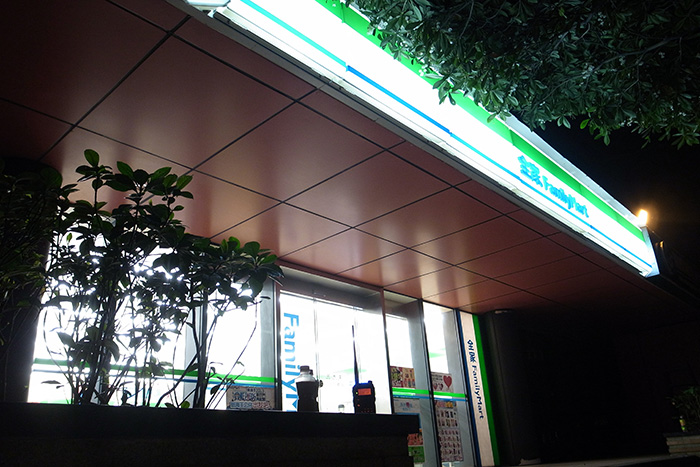

GPS性能的问题,让我去买东西的时候,顺便试试效果吧外面顶上,有个离玻璃门约2米多的外建筑物呢。
进去后,站在里边的玻璃门旁边,还有4-5颗卫星是可以使用的。

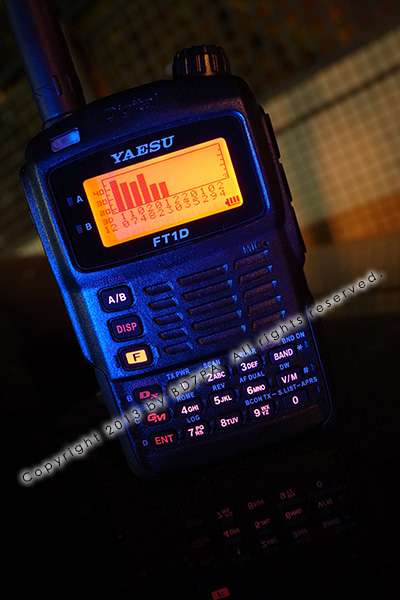

自家楼下,6颗卫星,FT1D墙加了大家熟悉的卫星信号场强表其实,最担心就是GPS的问题,不过,就昨晚的测试来说,PA算是放下心头的大石了。
2016年04月09日 03点04分 3
level 11
sammrhu0 楼主
上图是把 FT1D 的 TF Card 使用读卡器在 MacBook 上打开的情况,大家可以看到非常清晰明了的文件架构和状况,整整齐齐,从事开发工作的 HAM 民 ,这个时候,可能已经想到,自己可以为此专门编写对应的专用软件了,实现对 FT1D 的功能设定和频率频道编辑操作,毕竟,至今 YAESU 也没有推出官方的对应管理软件,实在让人感到可惜,另外,现今数码年代了,FT1D 仍不能像普通数码相机一样,提供直插 USB 线直插机体,直接读写机体内的 TF Card 数据,这点实在让人感到非常不爽,而且,次次插拨卡又要使用读卡器,实在是超麻烦!
这里重点介绍 GPS 轨迹记录机能,如上图,进入 FT1D 目录后,就可以找到存放 GPS 轨迹记录的文件夹 GPSLOG ,打开后,就可以看到一个一个的 LOG 文件,随时间不同而生成,留意文件名,就会发现,其实是由 GPS 前缀加上年(2位数)+日期 +起始时间(好像是)这样构成,怎么用呢?由于从上图大家可见,其实是存储了标准的 NMEA 0182 GPS用的标准输出串行格式原数据,因此,随便一个 GIS 软件,其实都可以通过导入的方式使用啦,在此,例子就用:最普通最常见,也是最火的好软件 Google Earth 去实际操作和应用吧。
在菜单上,如上图操作,点击菜单,点击 GPS ,就会打开如下介面。
确认上图中的三步操作,最后按导入,就会打开下图的介面让你选择要显示的轨迹记录文件。
选中你希望显示的哪个轨迹文件,点 Open 就能打开并显示在电子地图上。这里有个小技巧,这么多轨迹记录文件,怎么才能快速找到自己想要的呢?这个,其实很简单,改变文件的排序和显示日期时间等详细资料的显示方式,即可直观查找。

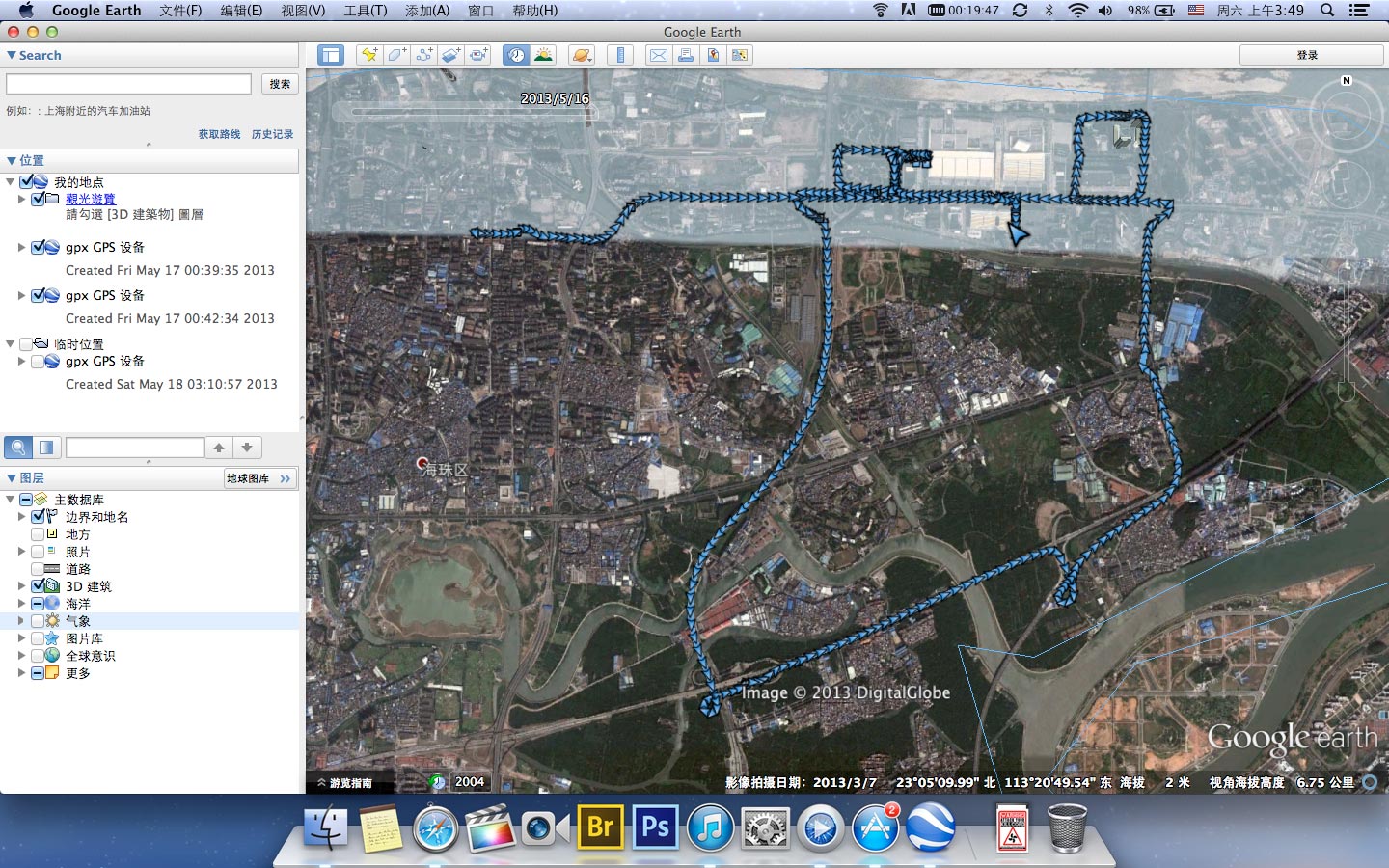

随着你对 FT1D 的记录时间间隔设定,轨迹的精度也随之而改变,例如PA如上下图中的情况和精度,就是设置为每5秒记录一次的结果,如何调整这个 GPS 轨迹的间隔时间?在菜单里,长按 DISP 键,进入第8项 Config 大项里边的第6项 GPS LOG 小项,就是在这里进行设置。
局部轨迹记录特写。连续多天的测试,GPS 的灵敏度、反应速度、效果,轨迹记录能力,达到专业GPS水平,继承 VX-8GR 的特点,GPS 电源同样在 FT1D 里,可在菜单中开和关,对节省电能,有一定的作用,为什么这样说呢?因为,是乎更新为新型的高灵敏度 GPS 接收机,其工作电流,从说明书中可知,仅30毫安,非常低的功耗,仅仅低至30毫安的电流能源消耗, 就能换来了自身所处的精确物理坐标位置信息,在10年前,在民用技术领域,这是不可想像的技术夸越。
2016年04月09日 03点04分 5
level 11
sammrhu0 楼主
本文所有文字及图片版权为BD7PA大佬所有,未经许可不得用于商业用途!
