做了个 双管无抽头ZVS 出问题！！！！！
zvs吧
全部回复
仅看楼主
level 9
刘朦胧 楼主

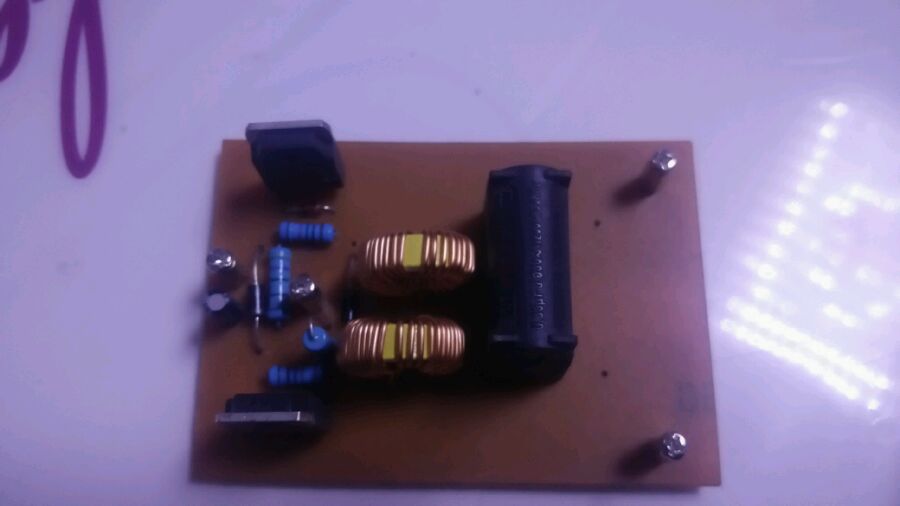

配置， 管子 240N30PB 电感100uh 10a 电容0.33 快恢复 4007 然后换了fr207 问题， 空载时，电感啸叫 嗷嗷的，而且一个管子升温明显高的很，然后管了快恢复fr207 ，两个管子升温均衡了，但是电感叫的依然厉害，然后加电容降频，加了一个2uf的，电感叫的 明显轻多了，然后又加了一个2uf的，叫声更小了， 最后带负载，先拉弧，还是有叫声，再带感应线圈，电感不叫了！对于 空载时，电感啸叫有没有解决办法，电感不光叫，升温还厉害 不叫了 升温就轻了！
2016年04月07日 13点04分 1
level 13
正印zhengyin
无抽头不能直接空载的，会烧的，必须接线圈或者变压器之类的负载空载才没事
~~街头极限健身，毅力决定道路！
2016年04月07日 13点04分 2
刘朦胧
接了高压包 拉弧还叫呢 [汗] 接了线圈就没事了
2016年04月07日 13点04分
level 13
正印zhengyin
而且你那电容小了，换2uf的电容看看
~~街头极限健身，毅力决定道路！
2016年04月07日 13点04分 3
刘朦胧
一开始是0.3的 在这个基础上 又加了4UF 还叫
2016年04月07日 13点04分
level 13
正印zhengyin
刚刚看错了
~~街头极限健身，毅力决定道路！
2016年04月07日 13点04分 4
level 13
正印zhengyin
电感的相位你没有搞错吧，有些电感绕线不是一样的方向
~~街头极限健身，毅力决定道路！
2016年04月07日 13点04分 5
刘朦胧
电感 没问题 某宝在的 绕线方向一致
2016年04月07日 13点04分
hua华shao少
[啊]原来这个都有分啊。。。我做了几个无抽头的都失败会不会因为这个
2016年04月07日 15点04分
刘朦胧
@hua华shao少 失败？ 不起振？
2016年04月07日 15点04分
正印zhengyin
回复@hua华shao少 :是的 ~~街头极限健身，毅力决定道路！
2016年04月07日 15点04分
level 13
正印zhengyin
检查电路快恢复二极管是不是接反向了，
~~街头极限健身，毅力决定道路！
2016年04月07日 13点04分 6
刘朦胧
快恢复反了就不起振了吧
2016年04月07日 13点04分
正印zhengyin
回复@刘朦胧 :反正都检查一下子，稳压管和电感查一查，先把稳压管拆了通电工作，电容用2ufmkp ~~街头极限健身，毅力决定道路！
2016年04月07日 13点04分
刘朦胧
@正印zhengyin 嗯 明天再搞
2016年04月07日 13点04分
level 13
正印zhengyin
二极管的负极是在mos的g极，稳压管看看方向错了没，不确定先拆了
~~街头极限健身，毅力决定道路！
2016年04月07日 13点04分 7
刘朦胧
这个对的
2016年04月07日 13点04分
level 13
正印zhengyin
用12v测试
~~街头极限健身，毅力决定道路！
2016年04月07日 13点04分 8
刘朦胧
就是用的12v 点动车电瓶
2016年04月07日 13点04分
level 10
人去楼空_孤寂
看起来这个电感原本是平放的 然后你去掉了一圈铜线？[呼~]
2016年04月07日 23点04分 9
刘朦胧
没有 这个就是立式的电感
2016年04月08日 00点04分
level 14
我叫欧阳鑫
无抽头不能空载，电容建议1-2uf，
2016年04月08日 07点04分 10
刘朦胧
加到4uf还叫呢
2016年04月09日 01点04分
我叫欧阳鑫
回复 刘朦胧 :你在高压包上绕的几匝
2016年04月09日 02点04分
刘朦胧
@我叫欧阳鑫 5圈10圈都叫
2016年04月10日 00点04分
level 14
我叫欧阳鑫
负极快加锡吧，那么窄的看着害怕
2016年04月08日 07点04分 11
刘朦胧
拉弧没事
2016年04月09日 01点04分
level 1
W2532457895
12V供电用1UF的电容就可以了，另外UF4007就很好需要两个一批次的二极管
2023年02月06日 02点02分 12
勿忘我gih
挖坟啊，我还以为穿越了呢。这个明显是场馆坏了一个啊
2023年02月16日 00点02分
