最近毛子各种夜间战斗机，P-61，海毒液FAW20什么的，于是
lz
就翻了一篇关于美国机载雷达的科普，耗时大约2小时，本人翻译水平有限（高一），再加上没学过无线电相关内容，所以如果有错误欢迎专业人员指出

之前在隔壁吧发的

被安利——一队英国技术与科研团队在1940年秋被派往美国，他们将向美国军方提供英国在与德军交战时获得的信息以及技术方面的支持。该代表团计划向美国介绍当时英国最先进的喷气式发动机，火箭以及最重要的——雷达。这个代表团由英国航空研究委员会主席Sir Henry Tizard领导，以及Dr.E. G. "Taffy" Bowen，英国最先进的机载雷达专家。
Tizard代表团带来的两种雷达技术是美国未来雷达的跳跃式发展的关键。其中第一项是空腔磁控管。这个高度保密的设备解决了当时很难产生大量微波的难题。
这项技术在美国学术界引起轩然大波，同时也使美国政府赞助并在麻省理工学院迅速成立了电磁波实验室。实验室的研究人员很快便设计制造出了三种重要的微波系统：波段机载截击雷达， 枪型引导器，一个电子导航系统（LORAN）。以及皇家海军和皇家空军现役雷达的样品。11月，一台安装了MK IV雷达的道格拉斯 A-20在Wright Field向陆军航空队做了展示并且给他们留下来深刻的印象，以至于陆航很快计划并组装一个一样的雷达

复制模仿——SCR-540 雷达
英国MK IV雷达的美国版本，由西部电子公司生产。于1942年交付并安装在陆航的P-70夜间战斗机
以及马润的PV-1夜间战斗机
这种雷达取得的第一个确认战果是在1943年4月19日，第六海军航空站，瓜岛前线
简介：
机载截击雷达，重181磅，包括线缆和变压器，40安培，27V直流供电
天线：固定的四分之一波偶极子天线安装在机身侧面，用于方位接收，2个固定的四分之一波长，安装在机翼上下用于仰角接收。显示器：3英寸垂直基线CRT显示器用来指示目标方位，3英寸的水平基线CRT显示器用于指示目标俯仰角
研发制造单位：英国和贝尔实验室
性能：
最大探测距离：在2万尺对轰炸机，6000码，在17000尺对战斗机，4000码
最小探测距离：300-500 尺
误差： 300码，±10度
固定天线，可以探测飞机自身正半球160度范围的目标
天线部分细节，发射天线安装在机鼻。用于高度接收的一个在上面，一个左翼下方
图为安装在P-70原型机（A-20）从左到右，高度接收天线，发射天线，方位接收天线
显示器与数据输出
操作员拥有两个3寸CRT显示器，左边的显示目标高度的回波，右边显示目标方位
备注：理想最大工作高度约20000尺，使用时一般配合SCR-640归航信标

自主研发——SCR-520 2雷达
第一种设计为在P-70（A-20）上安装的雷达，波长10cm，机载截击雷达
研发单位: MIT辐射实验室以及贝尔实验室
操作人数：1，重量415磅不含线缆
电源：125安27V直流，变压器 1520W 115V
性能：
最大探测范围：对轰炸机10000码，高度1万尺
对战斗机6000码，1w7k尺
测距精度：最大量程±10度
测角精度：方位角±3°仰角±3
天线
30英寸的球面垂直极化偶极子，旋转速度360rpm，当其旋转时天线以每秒30度的速度向上向下运动。天线增益340
显示器：雷达操作员拥有一个1.5寸的B型显示器和一个1.5寸的C型显示器。飞行员拥有一个1.5寸的C型显示器

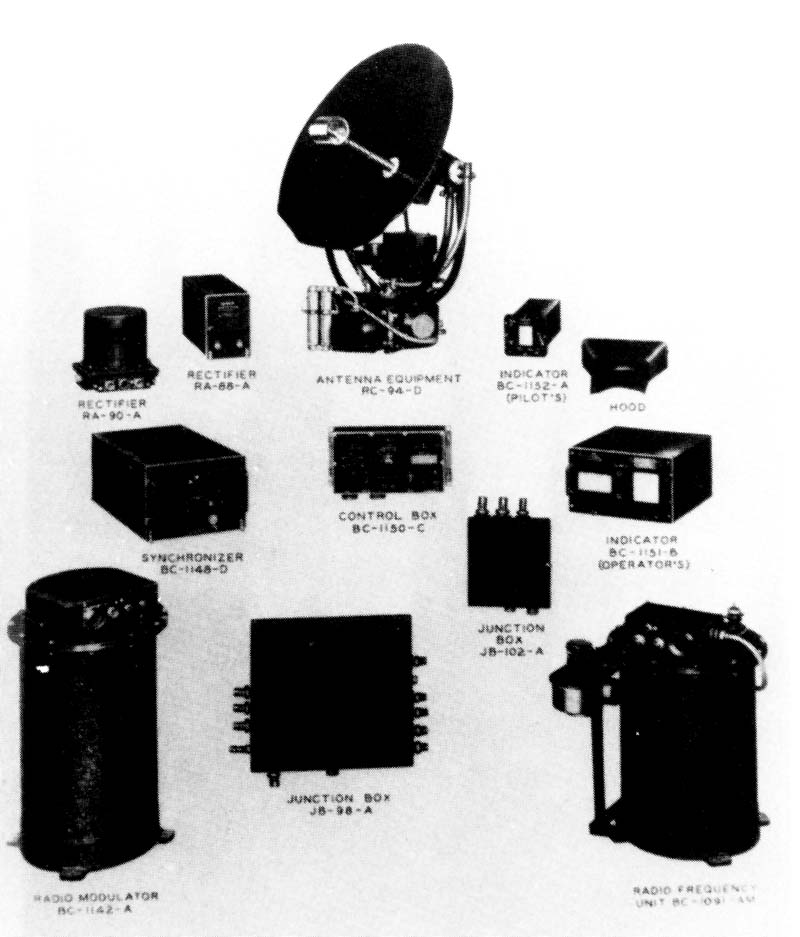

图为该雷达系统的全套设备
备注：工作环境-40°F 到 +122°F，相对湿度最大90%，最大理想工作高度3万尺，SCR520B相比A型增加了信标和IFF功能
生产制造方：西部电子
订购数量108台 订购方美国陆军
交付数量108台，单位造价17765USD，总价1918620 USD

巅峰——SCR-720 10cm波段雷达
图为P-61黑寡妇的全套设备
（游戏中P-61黑寡妇和Sea Venom海毒液装备）
简介
改进型的SCR-520，10cm波段，为安装在P-61，P-70（A-20），德哈维兰-蚊式而设计，带有信标和IFF，相比SCR-520更轻
研发及制造单位：
贝尔实验室，西部电子
操作员数量 1 重量415lb不含线缆
电源要求125安27V直流，变压器 1520W 115V
最大探测范围：对轰炸机17000码，高度1万尺
对战斗机8500码，1w7k尺
测距精度：最大量程±10度
测角精度：方位角±3°仰角±3
搜索范围：
1英里，10英里，20英里，100英里，正前方180度，角度，0°（水平），±5°，+5°至+20°，+20°至+50°
天线性能偶极子天线，29英寸抛物面反射器，360转（2，10或20英里）或100转（100英里或信标模式）增益340

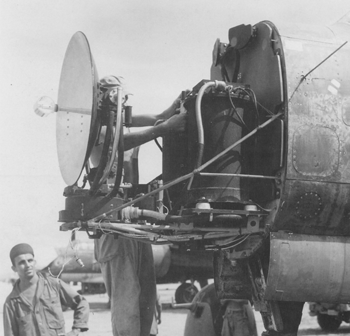

图为黑寡妇的天线

显示器和SCR-520一样，就不复制粘贴了
直接上图吧

然后再讲一下雷达显示器，最早期的就是示波仪，比如SCR-540，MKIV，皇军所有雷达，德国早期
然后后来就有了B型和C型
右边的这是B-Scope显示器，简称B显
这是C-Scope，简称C显

海军的机载雷达——AIA 3 cm波段 机载截击雷达
为安装在F4U-2N和F6F-3N设计（注意不是F6F-5N）
图为F4U-2N
波长3.2cm，用于平面扫面以及截击，提供信标和IFF功能
研发单位：MIT辐射实验室和Sperry 陀螺仪公司
操作员：1名 总重242lb不含线缆
电源 25安 27V直流供电，变压器700w，115V
图为F6F-3N
最大探测范围：对轰炸机8000码，高度1万尺
对战斗机7000码
对战列舰30里
最小探测距离150码
测距精度：最大量程±10度
测角精度：方位角± 3°仰角±20°
搜索范围 4英里
螺旋精确扫描火控模式下1000码
扫描范围：
螺旋扫描模式下，以机身为轴线的120°，1分钟扫描15次，圆锥型扫描模式下10°
天线：
可旋转和俯仰的17英寸球面天线与波导馈。
半功率波束宽度：方位角和仰角各4.5°。
增益：1500
显示器：
3英寸G显，O显，B显各一个
生产制造：
制造方：Sperry陀螺仪公司
订单数量 750台（146台取消订单）订购方 美国海军
交付数量 604台
单位造价 8618 USD
总价5205272 USD

暗夜幽灵——AN/APS-6 3 cm波段雷达
轻便的搜索和截击雷达，设计为安装在F6F-5N和F7F上
图为F6F-5N
波长75px的舰载机用搜索，截击雷达，提供信标和IFF功能，同时也可以辅助战斗机进行瞄准，相比之前的AIA型，最大的改进是安装在吊舱中的调制器与扫描器距离更近，它解决了引导器难以安装和维护的难题
研发单位：MIT辐射实验室与西屋公司（Westinghouse）
操作员：1名重量242lb不含线缆
电源供应：
29A 27V 直流，变压器为780w 115V
性能：
最大探测范围：对轰炸机10000码，高度1万尺
对战斗机8000码，高度8000尺
对战列舰35英里
最小探测距离120码
测距精度：
搜索模式下最大量程±10度，+2°
火控模式下射击距离250码时25码
测角精度：
搜索模式下方位角± 3°仰角±20°
火控模式下方位角和仰角各±0.5°
搜索范围4里
螺旋精确扫描火控模式下1000码
其实用图更加直观一点
天线：
可旋转和俯仰的17英寸球面天线与波导馈。
半功率波束宽度：方位角和仰角各5°。
增益：1100
生产制造：
生产方西屋电子
订单数量3219 订购方美国海军
交付数量截至到1945年8月1日2161台
单位造价10938USD
总价23632696USD

写了一点东西，很惭愧
资料出处
Guerlac, Henry E., Radar in World War II
U.S. Radar Survey: Section 1 Airborne Radar
Graphic Survey of Radio and Radar Equipment used by the Army and Airforce Section 1 - Countermeasure Equipment
Graphic Survey of Radio and Radar Equipment used by the Army and Airforce Section 4 - Radar Navigation Equipment

自顶，看官们轻喷
