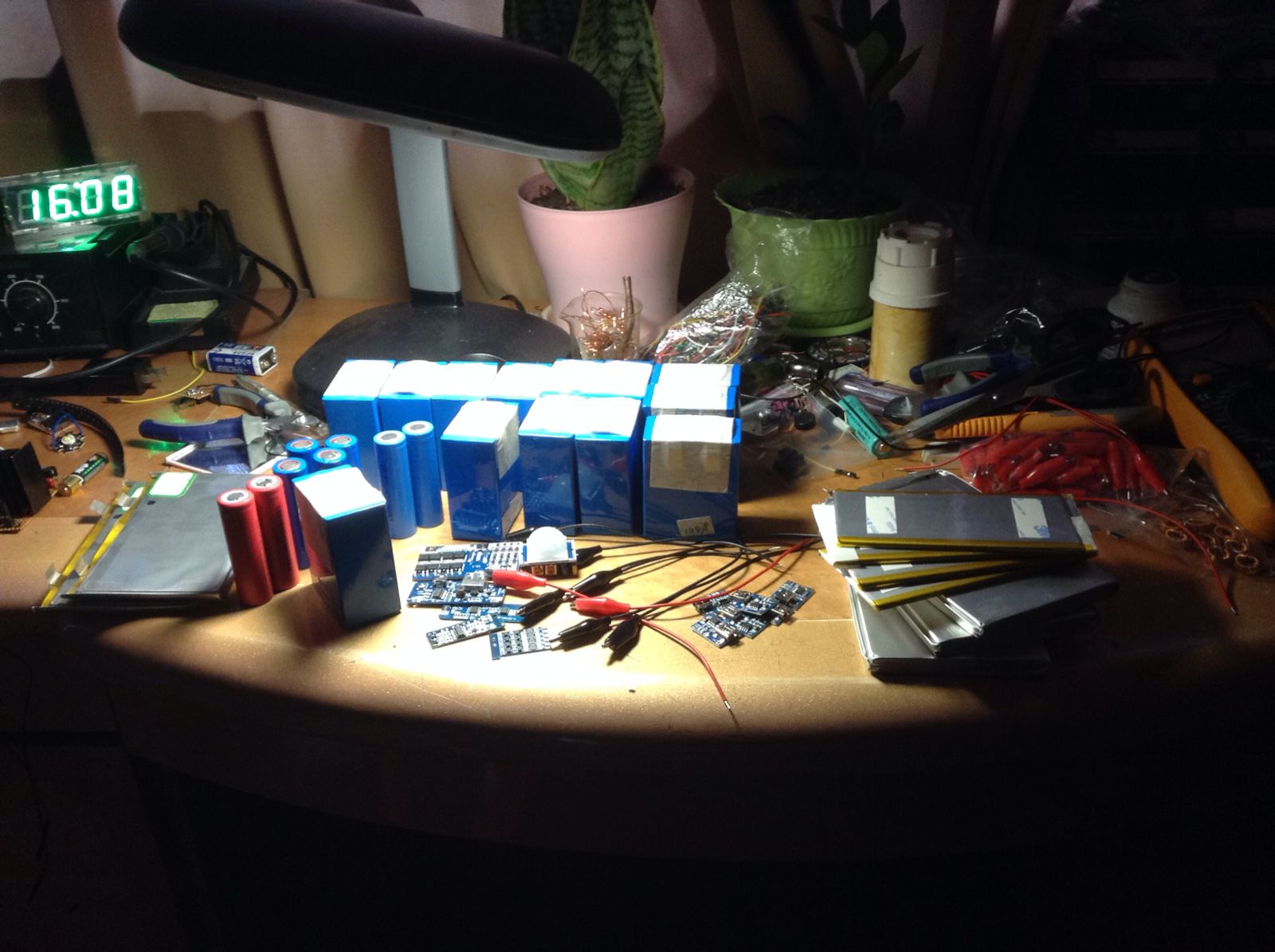

一切都是由这些电池引起的 [滑稽]

手贱买了电池，于是想做个电子负载，结果yy用了一个周末，焊一下用了一个周末，玩玩tc用了一个周末，用感应加热烧点东西用了一个周末。tb上买的测试仪早就到了，容量也全分完了。到现在才用了一次 [喷]

2016年03月29日 14点03分 2

level 11

猎🐴带师兄

破事水

2016年03月29日 14点03分 3

level 13

长寿的小青蛙🐒 楼主

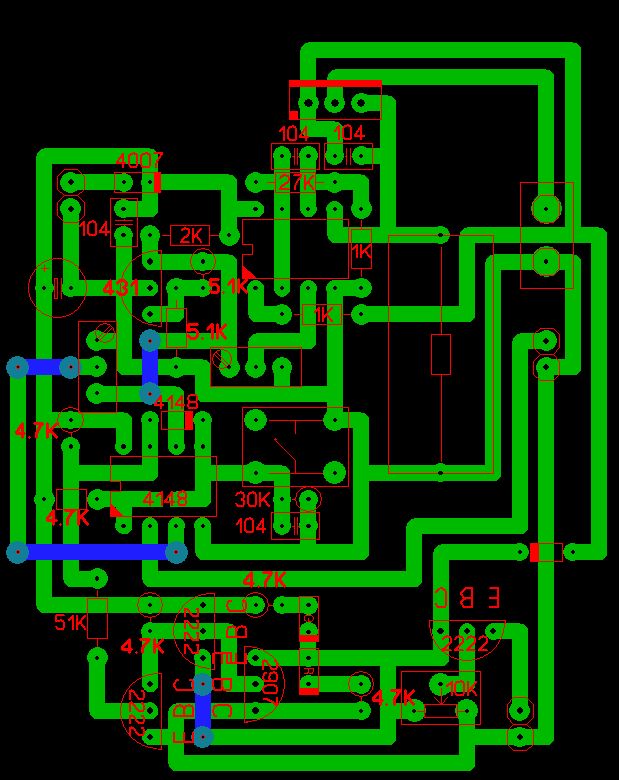

然后电路图，布线图

2016年03月29日 14点03分 4

level 13

科学狂人2046

然而。。。楼下继续

2016年03月29日 14点03分 5

level 13

璐村惂鐢ㄦ埛_Q7ebSbV馃惥

崔更

2016年03月29日 14点03分 6

level 13

长寿的小青蛙🐒 楼主

原理简单说下吧，运放U1B把采样电阻上的电压放大28倍后给U1A，U1A把电压和431组成的5v基准电压分压之后的电压比较，控制mos管，维持恒流。
电压比较器U3A的反相输入端接电池，同样和基准电压进行比较，一旦电压低于设定值，输出高电平使比较器U3B到达翻转电压(5v)输出高电平自锁，这样即使电池电压在放电完成后回升也不会重新开始放电

2016年03月29日 14点03分 7

level 13

长寿的小青蛙🐒 楼主

比较器输出高电平后把mos管电压强制拉到低停止放电，然后绿灯亮起放电完成，摁下比较器下面的按钮可以解除自锁重新放电

2016年03月29日 14点03分 8

level 13

长寿的小青蛙🐒 楼主

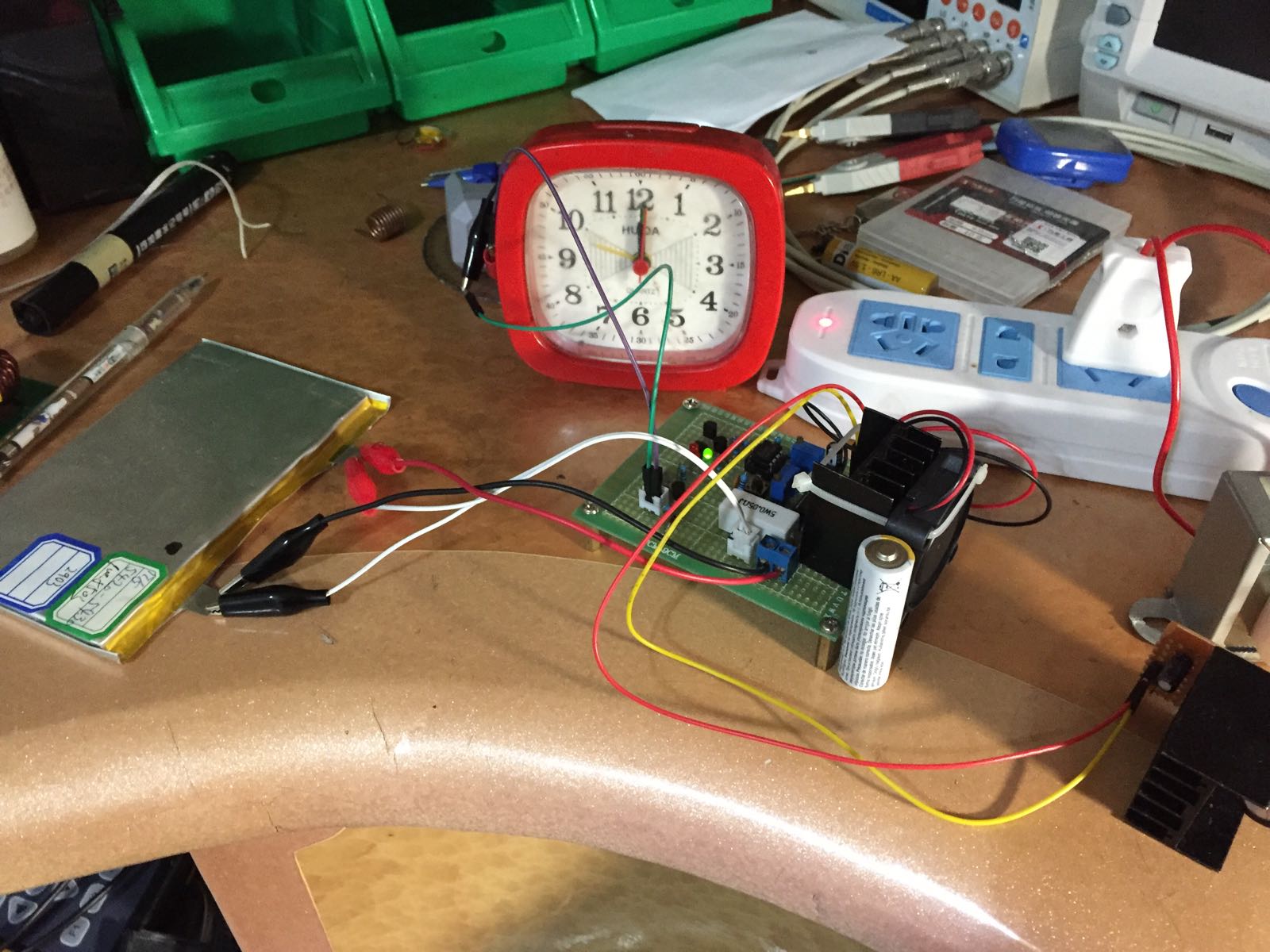

那个clock电阻是用来模拟闹钟的，调整最右边的那个电阻可以可以调整闹钟上的电压以适应工作电压不同的闹钟，放电完成后闹钟停止走时，结合放电时间和电流可以算出容量(大致，精确度取决于万用表校准的精度)

2016年03月29日 14点03分 9

level 13

长寿的小青蛙🐒 楼主

上面那个电位器可以调整电流，下面的调整放电终止电压。设置好电流电压之后，接上闹钟电池，就可以测试容量了 [滑稽]
