波形护栏板一般按设置地点和防撞等级来分类。按设置地点可以分为路侧护栏和中央分隔带护栏。按防撞等级可分为A级和S级。S级护栏属于加强型，适用于路侧特别危险的路段使用，A级用于专用公路。我们护栏板厂家谈一下波形护栏板七种波形护栏板零部件规格及五条工程用量：
七种波形护栏板零部件规格
（1）波形板：4320*310/506*85*厚度(/2.75/2.85/3/3.85/4)mm
（2）圆形柱：直径（114/140）*壁厚(4/4.5)*长度mm
方形柱：130*130*6（根据客户需求生产）
法兰立柱：根据客户需求生产。
（3）柱帽：114立柱适配和140立柱适配
（4）防阻块：196*178*200*厚度（4/4.5）mm
（5）托架：70*300*厚度（4/4.5）mm
（6）螺栓：M16*170、M16*150、M16*42、M16*35
（7）端头：R160*厚度、R250*厚度

常用波形护栏材料搭配方法
（一）二波板一、九孔普板以一段100米为例列举所需的材料。
1、护栏板（85*310*4.0*4320）：总长度4=100÷4=25片
2、立柱：总长度÷4+1=26根（每一段加一根，若一百米为二段，则加二，以此类推）
3、柱帽：柱子数量*1=26个
4、防阻块或托架：柱子数量*1=26个
5、横梁垫片（常用44*76）：柱子量*1=26块
6、连接螺栓M16*170：柱子数量*1=26套
7、连接螺栓M16*45：柱子数量*1=26套
8、拼接螺栓M16*35：护栏板数量*8=25*8=200套
9、端头（常用R160）：段数*2=1*2=2个
十孔普板以一段100米为例列举所需的材料。
1、护栏板（85*310*4.0*4320）:总长度÷4=100÷4=25片
2、立柱：总长度÷4+1=26根（每一段加一根，若一百米为二段，则加二，以此类推）
3、柱帽：柱子数量*1=26个
4、防阻块或托架：柱子数量*1=26个
5、横梁垫片（常用44*76）：柱子数量*2=52块
6、连接螺栓M16*170：柱子数量*1=26套
7、连接螺栓M16*45：柱子数量*2=52套
8、拼接螺栓M16*35：护栏板数量*8=25*8=200套
9、端头（常用R160）：段数*2=1*2=2个四、十孔加强板（立柱2米一根）以一段100米为

波形护栏理论重量：
两波形梁护栏板的宽度310mm，波高85mm,板厚：3mm、4mm；
波形护栏理论重量：3mm厚的为49.16kg, 4mm厚的为65.55kg;
每公里: 3mm厚的重12.3吨， 4mm厚的重16.388吨。
三波形梁护栏板的规格长4320毫米，板宽506毫米，波高85mm,板厚：4mm；

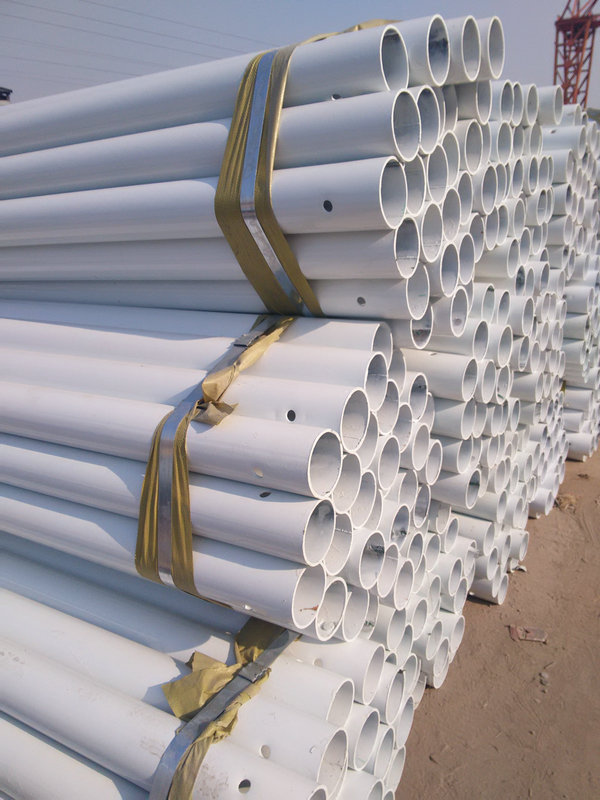

波形护栏立柱：
理论重量：102kg,配合130*130*6mm*长的方管立柱/或140x4.5x长的圆立柱。
Φ114、Φ140mm长度据要求一般为1.85M、1.95M、2M、2.15M 壁厚4.5MM；
护栏板立柱理论重量：Φ114的12.15kg/m、 Φ140mm的15.04kg/m.
