〖小米5〗从拆解图看为什么小米5指纹识别按压会无反应
小米5吧
全部回复
仅看楼主
level 1
ctx4587 楼主
论坛经常看到有人抱怨小米5的指纹识别按钮按下没有反应，特别是只按下两侧位置时。
我当时想，小米5第一次采用这么长窄的指纹识别按钮，应该有对应的设计才对，至少有导向槽之类的设计，不过从拆解图来看，我想的过于乐观了。
2016年03月18日 01点03分 1
level 1
ctx4587 楼主

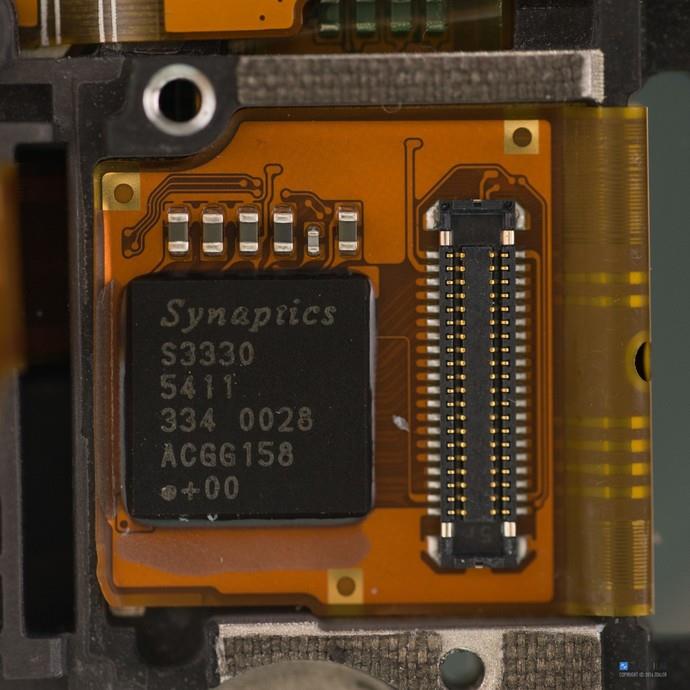

小米采用的指纹识别模块
2016年03月18日 01点03分 2
guanyouan
其实这是触控IC...
2016年08月04日 08点08分
level 1
ctx4587 楼主
加热小米5屏幕部分5分钟后，可以将屏幕分离，只有分离了屏幕才能取下指纹识别按钮，所以各位一定要保护好自己的小米5，指纹按钮破碎或者损坏，维修会比较麻烦，基本上要把手机拆到零件状态。
2016年03月18日 01点03分 3
level 1
ctx4587 楼主
顺便说一句，小米5的屏幕是 in-cell 贴合
2016年03月18日 01点03分 4
level 8
KOBE吕24
快点
2016年03月18日 01点03分 5
level 1
ctx4587 楼主
这张图其实信息量很大，解释了很多东西，听我慢慢说。
1、左右两边的发光小圆点，是小米创新的采用了测发光led，并将触摸集成在一起
2、揭起来那个后黑前白的东西，是导光用的
3、指纹识别键开孔上侧距离屏幕非常近，这也是按压指纹键，屏幕会有水波纹的原因
2016年03月18日 01点03分 6
level 1
ctx4587 楼主
这就是庐山真面了，去掉所有零件只保留指纹按键的屏幕支架
也可证实指纹按键损坏，要拆成这样才能维修
这个角度看，指纹按键的颜色还是很黑的
2016年03月18日 01点03分 9
level 11
911ºF
你倒是快点说为什么啊，墨迹
2016年03月18日 01点03分 10
level 1
ctx4587 楼主

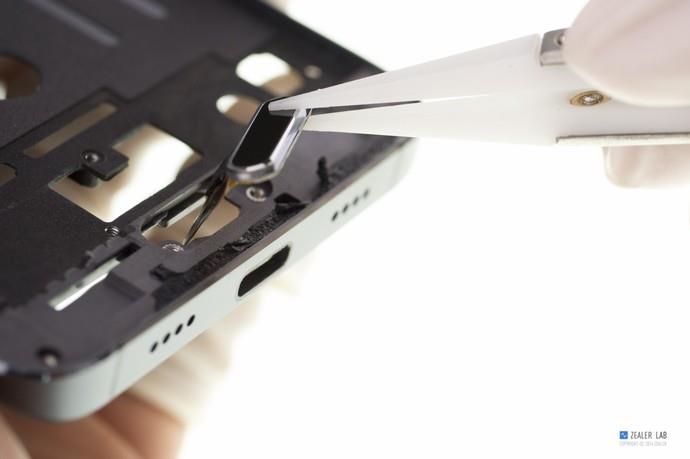

取下指纹识别按键，可见并无导向槽，或者其他导向固定措施
另外，屏幕支架部分铝合金比较厚实
2016年03月18日 01点03分 11
level 1
ctx4587 楼主

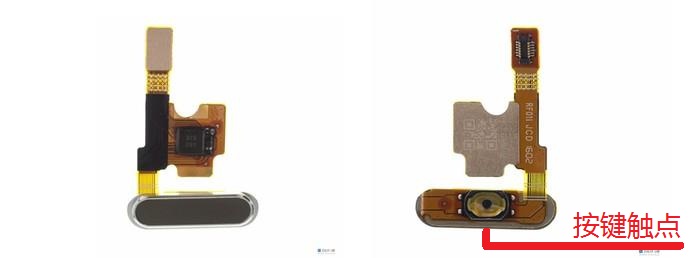

小米5指纹识别按键 前视图和后视图，后视图可见按压用的触点，和电源键音量键同样的原理。
2016年03月18日 01点03分 12
level 1
ctx4587 楼主

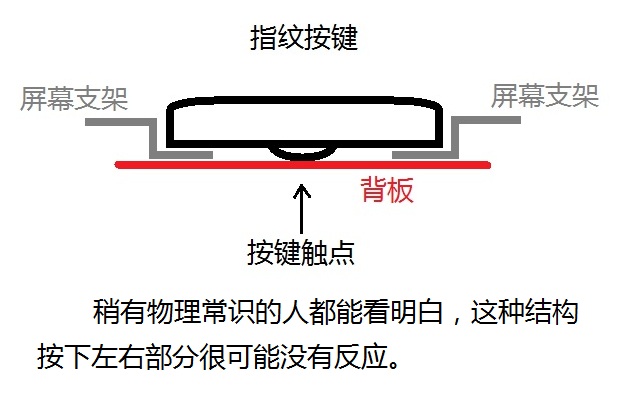

我做了一张图来解释为什么左右两边按下去没有反应，这个问题是无法通过软件解决的
只能使用中注意按在中间才行。
-- 全文完 --
2016年03月18日 01点03分 13
那暧太唯美
和我猜的一样，我也看过米5的拆解视频，我看到指纹识别模组的时候就这么想的
2016年03月18日 04点03分
level 11
夜月丧乱
火前
2016年03月18日 01点03分 14
level 11
911ºF
明白了，谢谢楼主，跟我想的一样
2016年03月18日 01点03分 16
level 11
153801535
火钳刘翔
2016年03月18日 02点03分 17
