一款电源品质是否优秀，直接决定了整台电脑的稳定性及寿命。缩任何硬件，一定不能缩电源。那么如何判断一款电源的优劣呢？通过这次拆解，相信大家一定会有所了解。
这次拆解一款台达电源。说道台达大家一定都不陌生，电源的一线大厂，实力刚刚的。废话不多说，来看看一线大厂的电源到底如何。
主角登场：台达NX450 宽幅电源，通过80Plus铜牌认证、双路12v输出。支持风扇温控静音。
拓扑：双管正激+主动PFC+肖特基整流
+3
.3v单路磁放大
一：外包装
采用黑主绿辅包装，包装正面标示厂家LOGO及产品型号。
包装背面标示出产品特色及各项规格参数。
盒子顶部介绍转换率和噪音控制参数
左侧主要介绍产品的接口数量和线材长度
右侧为各种认证标识，右上角为80Plus铜牌认证标志。
电源附送电源线一根，安装螺丝四个，售后服务说明一份。电源线带有保护套。从附件来看，这款电源主要针对普通装机用户。
电源采用单层包装。电源本体只用一个泡沫塑料袋包裹，运输过程中的保护做的一般。
一线大厂质量真那么牛叉？电源不怕暴力快递摔坏？

电源铭牌
电源额定总功率450W.为宽幅设计，工作电压能适应100-240v，工作电流4-8A.频率47-63Hz.右上角为80Plus铜牌认证标志。
+12V采用双路12v设计，每路限流值20A，联合输出功率432W。如果没有标联合输出的电源，请大家不要购买。切记！
3.3V 和5V联合输出功率为115W，每路限流值18A。很显然这款电源不是针对多硬盘用户设计，顶多挂三张硬盘。
这款电源铭牌非常正规，如果铭牌含糊不清的电源，大家就要多个心眼了。

赶上直播
了呢！

我买了一个，不过没用，买了诲韵G430半模

二次侧整流采用了传统的肖特基整流，一共了7颗管子。和目前的主流的同步整流技术相比，这种方式的缺点是损耗高。一般来说这种方式做到铜牌就很不错了。
+12V整流采用两颗意法半导体的STPS30M60CT（60V/30A 135℃）以及 一颗安森美MBR30L60CTG（60V/30A 133℃）
+5V采用两颗意法半导体的STPS30L45CT（45V/30A 135℃）
+3.3V为一颗意法半导体的STPS30L30CT（30V/30A 140℃）
5vsb用了一颗意法半导体的STPS2045CT（45V/20A 125℃）
大厂的做工在这里就体现出来了，用料都采用一线元件。每路留的裕量很充足，特别是+12v。

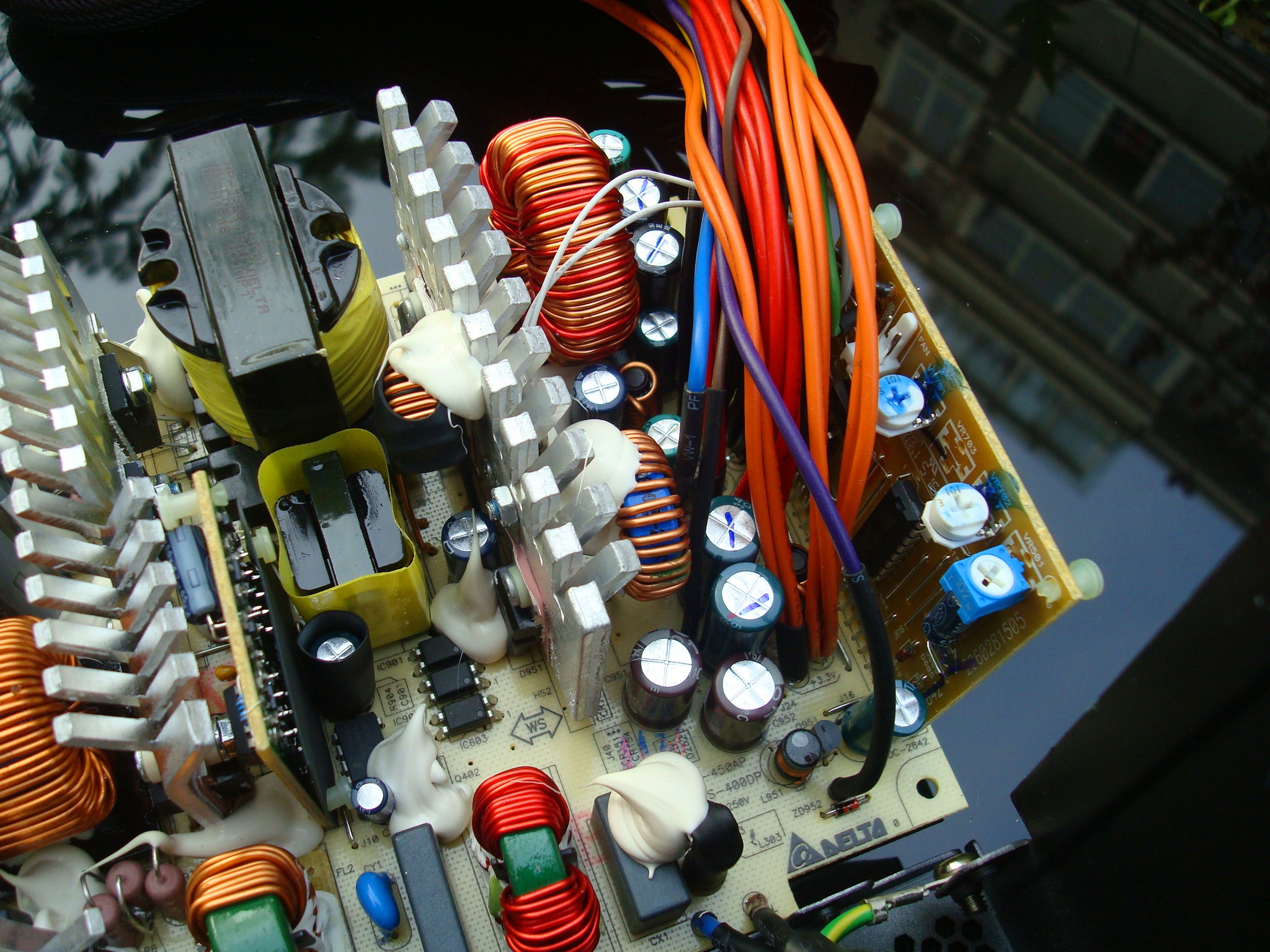

+12-12v和+5共用一个大水泡，这个大水泡采用铁硅铝磁环。个头大，线径和圈数都很足。
3.3v同样为一个铁硅铝磁环。两个电感中间为一个温度探头，用来控制风扇的智能温控。
做工非常扎实。如果遇到那种电感个头小，线圈稀松的电源，看都不要看直接饶过！

低压输出部分，输出线材使用了18AWG，根部都进行绝缘处理。细节做的不错。
+12V采用两颗黑色万裕电容滤波（16V/2200uF 105℃）
+5v采用π型滤波。两颗台容电解电容（10V/1000uF 105℃）一个棒状电感。
+3.3v采用π型滤波。两颗台容电解电容（6.3V/3300uF 105℃）一个棒状电感。
5vsb 一共三颗。台湾辉城两颗 台容一颗。参数都一样（10V/1000uF 105℃）一个棒状电感。也采用π型滤波。
-12v一颗 （16V/1000uF 105℃）
滤波电容的使用上，参数没有问题。就是用的牌子比较多，出现了三家电容。
另外+12v只使用了两颗滤波电容，不知道这一路的纹波抑制效果如何。等示波器到货，笔者会单独测试下。

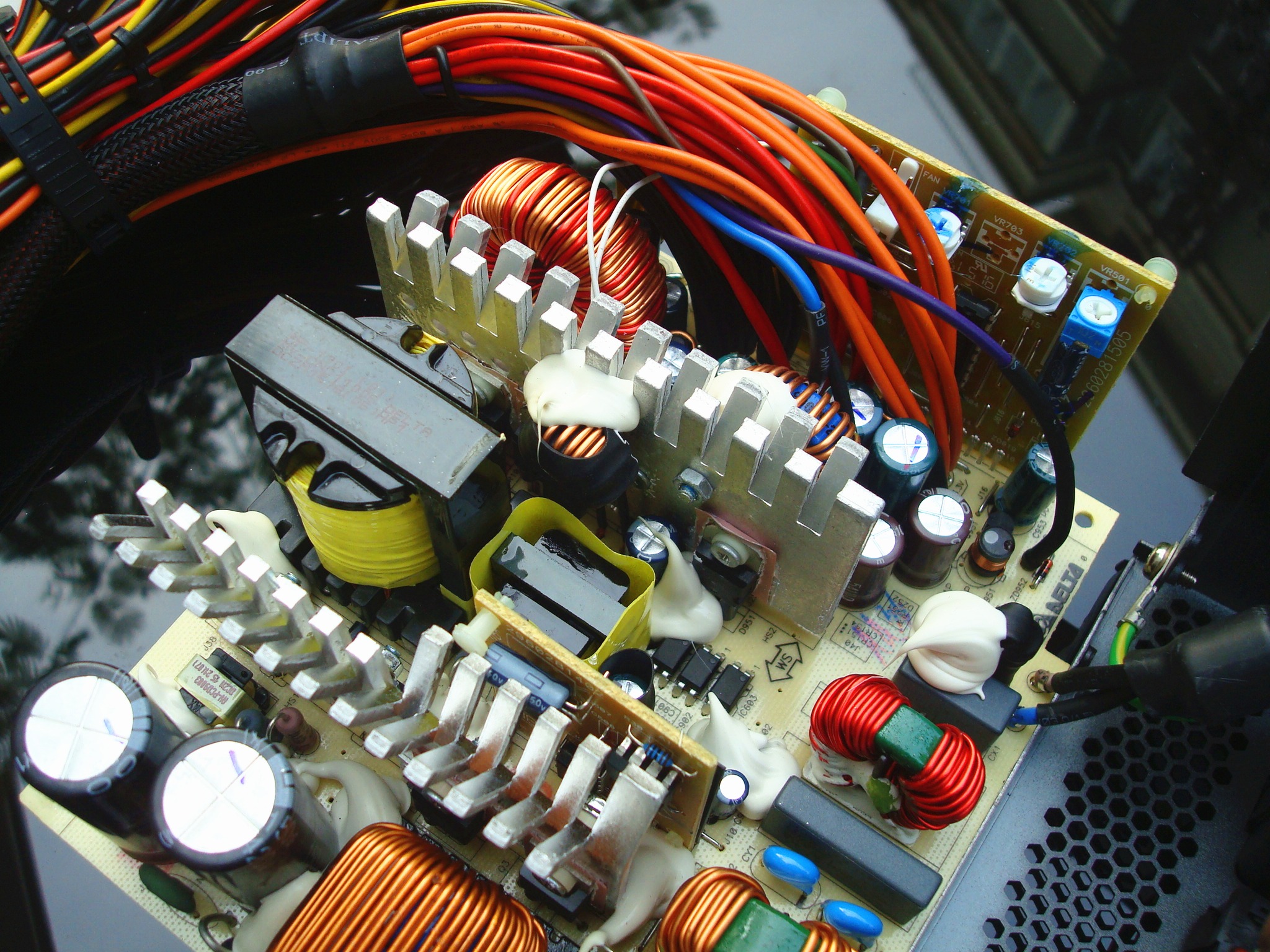

这个角度可以看到一块pcb直板，上面装有一颗监控IC DWA105N1617。提供各种电路保护。同时上面还装有风扇的12v供电电路。
背面pcb板尽显大厂风范！焊点圆润饱满，布局缜密清晰。二次侧增流的小铜条贴的非常工整，引脚处理的很到位。应该是纯机器操作。

四：上机测试,
由于设备限制，仅测试电压偏离和整机功耗与噪音测试
电压偏离不能超过±5%。电压偏离越小，静态电流越小，说明电路越稳定。
平台配置如下：

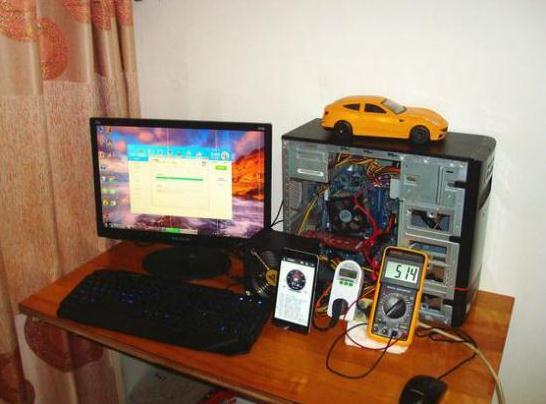

通电待机情况下，功耗为0瓦。台达的节能口号确实不是白喊的。5vsb电压为5.14v，偏离2.8%.噪音12db

桌面待机时输入功耗为33.9W左右。
12v电压为12.06v，偏离0.5%.噪音59db

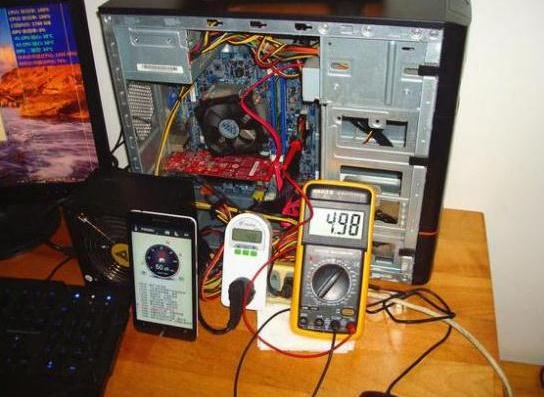

5v电压为4.98v，偏离0.4%.噪音59db
3.3v电压为3.35v，偏离1.5%.噪音60db

楼主问一下，电源后边的i/o开关，平常是开还是关

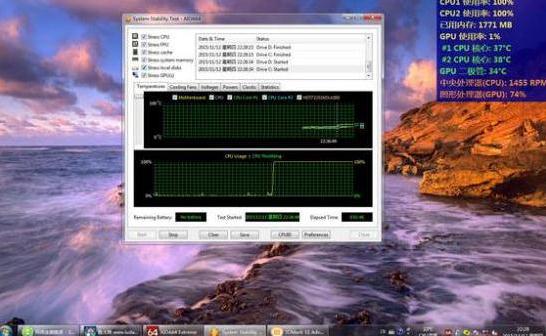

使用AIDA64让系统满载测试。
整机功耗约50瓦

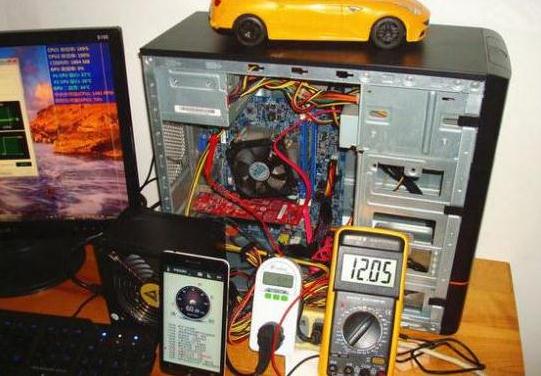

12v电压为12.05v，偏离0.4%.噪音60db
5v电压为4.98v，偏离-0.4%.噪音60db
3.3v电压为3.35v，偏离1.5%.噪音60db
