关于mks drv 8825驱动步进电机的问题
makerbase吧
全部回复
仅看楼主
level 2
mqjcncj1793 楼主
我用 mks drv8825驱动步进电机，但是电机只振动不转，调节8825的电位器电机会发出吱吱的响声，大家来帮忙看看是什么原因
2016年03月01日 08点03分 1
level 6
MakerBase

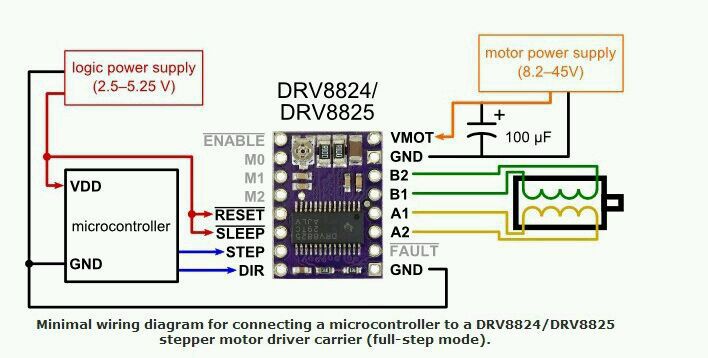

DRV8825驱动模块， 1A 1B是一组电机线序接线，2A 2B是另外一组电机线序接线。根据你现在绘制的图，应该接线出现了差错。
2016年03月02日 01点03分 2
level 2
mqjcncj1793 楼主
没错
2016年03月02日 01点03分 3
level 1
之乎者乎乎不乎
DIR 被你接地了 就不转啦
2016年06月28日 13点06分 4
level 2
menglibzssk
我也很奇怪，DIR居然被你接地了[呵呵]
2016年06月30日 02点06分 5
level 1
yeyong517715
M0，M1，M2你都接高电平，就意味着1/32细分，脉冲数的少的，可能不转的
2018年05月11日 03点05分 6
