我日思夜想着哪天要着手制作一台激光切割机。真正的激光切割机所能做的那些奇妙事情不断地挑逗着我的想象力。我很久以来都想要做的一件事就是在后院造一些模型小屋和其他的模型铁路布景，也许还可以制作一辆我自己的四轮马车（至少做出个大概）。还有一些别的想法，例如给我的作品制作附件、告示和雕刻牌、为我妻子制作剪纸和印章、为朋友的孩子们制作玩具娃娃小屋和家具……神通广大的激光切割机啊！
现在是时候和大家分享我最新的制作项目了——一台低成本的激光雕刻机，而且通过这个项目或许许我就有机会尝试一下真家伙了。虽然工作空间略微小了些，无论如何它仍然能有效工作，而且成本非常低，大多数人都有能力制作出一个复制品。在某些地方我投机取巧了，因为现有的知识不足以搞定所有的电子器件，于是选择了现成的器件，但为了保持低成本我也尝试自行DIY（然而失败案例居多）。无论如何，我所使用的零件还是很容易找到的。我对于最后的成品很满意，即便它还存在一些改进空间。它的小体积和低功率让它的功能很有限，不过已经足够我从中获得许多乐趣了。它能够切割纸片,给木牌刻字,制作印章。雕刻机本身还不算小，至少比口袋大，但是它的工作空间却把你所能制作的物件的尺寸都限制在了口袋大小以内。
以下是安全警告。
本制作项目使用的是一颗大约 200 毫瓦的红色激光发射器，即使不足以烧穿木头，如果不小心可能会亮瞎你的双眼！所以千万别直视激光束，即便是直视反射光也一样非常危险。请注意安全。

1 工具和材料
大部分硬件都可以利用废品制作。铝型材、中密度纤维板和各种螺母、螺栓以及导线。但部分物品需要你另行购买。大部分电子器件都可以在 Sparcfun 上找到，其余的可以到E-bay或者旧货交换市场碰碰运气。
○ 1.激光发射器外壳（图中）
○ 2.Easydrive 驱动器电路（图中）
○Arduino (这是控制电路的核心)
○ Easydrive 步进驱动器
○ 两台 DVD-rom 驱动器 (要是你运气不好的话也许会需要更多)，并且至少需要一台DVD-R 驱动器来提供激光发射器
○ 激光发射器外壳 (在E-bay上可以找到零售的)
○ 激光发射器驱动电路 (这玩意儿有许多替代品，我用的是简单的基于 LM317 的电路)
○ 各种螺帽、螺栓以及其他的建材。

我钻了几个小孔，这样就可以用电缆扎把线拴紧
● 一件重要的事情在于，组件上的安装孔并不是对称的。记得测量从支架底端到直线导轨的距离。这样你就能确保所有的零件都对齐。你安装 X 轴的位置取决于激光发射器的安装位置。激光发射器应该位于工作区域的中心，而 Y 轴位于中间。当你将两轴安装在基座板上的时候，先确定所有的零件都相互成直角，然后钻几个供螺丝拧入的小导孔。
● 激光发射器的支架不一定要做得很复杂，我用的是一小片塑料板和一个夹子，然后把所有的东西都用胶水粘起来。
● 用夹子固定激光发射器，这样就可以靠简单地把激光发射器上下滑动来改变焦点位置。
● 和其他的零件一样，它的尺寸并不重要，只要一切都相互垂直就行。这里只有一个尺寸是需要你斟酌一番的，那就是激光发射器的位置。当 Y 轴和 X 轴位于中央位置时，它应该处于工作空间的中心。

[url]http://8 最终组装以及额外配件[/url]
当你把 Easydrivers 装到一个盒子里时，就需要用一个风扇为它们降温。它可是会疯狂地发热
● 为了完善这台小型雕刻机，我用从一张画框中拆下来的 Masonite 牌纤维板制作了一个小盒子。只要用胶水粘起来就行了。

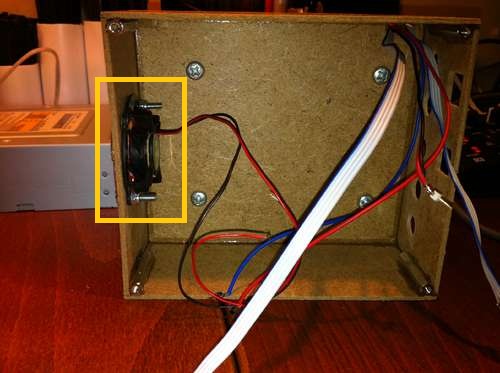

● 前面有一个老显卡上拆下来的小风扇。当你把 Easydrivers 装到任何外壳中的时候都需要对它们进行冷却。它们裸奔的时候就很烫了，放在外壳中就更烫了。
用胶水粘上一些垫片可以让它更容易用螺钉固定在底盖上

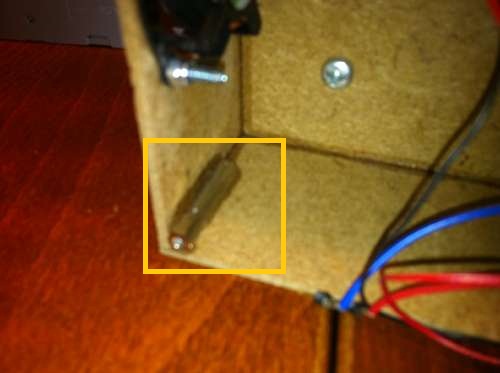

● 我在盒子中用胶水粘上了一些螺纹垫片，这样我就能在底部旋上螺钉。

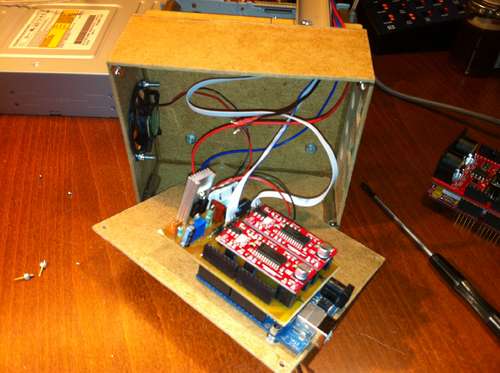

● 把 Arduino 反过来用螺钉拧紧在底部。这样这台雕刻机就变成了一件方便好用的小工具。

● 这是个 40 毫米的电脑小风扇，与我在电子器件这一步中提到的激光发射器的继电器相连接。风扇的方向朝向工作空间以外，它会和缓地把烟雾吸走。
● 为了改变焦点，你就得通过拧动螺丝来调整镜头。或者你可以先把焦点定在工作空间上，之后再把激光发射器在支架上上下滑动。
● 当激光发射器处于支架上最低位置时，我把它的焦点固定好。接着我所需要做的就只是测量工件的厚度，然后把激光发射器抬升相同的高度。大部分情况下我只要把工件靠在激光发射器的支架旁边，然后把激光发射器移动到
正确的
高度上就行了。
