【求助帖】时控开关
电工吧
全部回复
仅看楼主
level 12
罗榕光 楼主

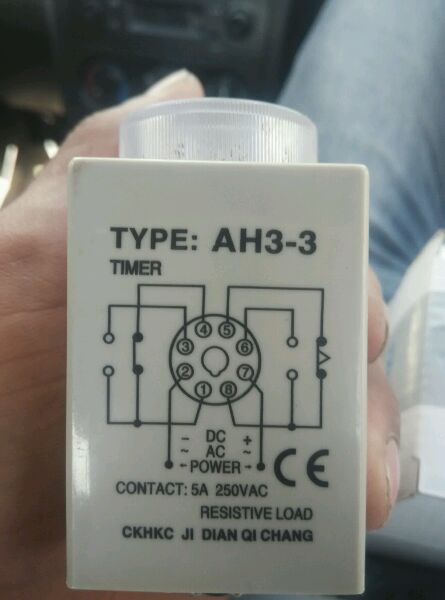

求大神解答这种时控开关怎么接，，运行原理是啥，，，底座没拍，8个接口
2016年02月06日 03点02分 1
level 13
一份温柔的毒药
时间继电器
2016年02月06日 03点02分 2
罗榕光
对对对，，这玩意怎么弄呢，
2016年02月06日 03点02分
要给兔兔幸福马
HKG .sg jn
2016年02月06日 11点02分
level 11
楚逐
设置一个时间，时间递减至零，常开点变常闭点，常闭点变常开点
2016年02月06日 05点02分 3
罗榕光
输入和输出这些咋接
2016年02月06日 05点02分
楚逐
看图和说明书
2016年02月06日 06点02分
罗榕光
楼下楼下，，，我看得懂就不用来请教了
2016年02月06日 06点02分
level 6
有个性的小伙
元器件背面标有他的常闭常开分布图
2016年02月06日 06点02分 5
罗榕光
。。。有，，可是看不懂，，我拍下，你看看
2016年02月06日 06点02分
罗榕光
看楼下
2016年02月06日 06点02分
level 12
罗榕光 楼主
2016年02月06日 06点02分 6
落叶知秋-
2-7线圈。1-3 8-6常开， 1-4 8-5常闭
2016年02月06日 08点02分
罗榕光
回复 gui6049 :。。。刚去试了下，，接入电源然后启动时间，，，其他接口没输出点啊。。。。
2016年02月06日 09点02分
我叫秦国
回复 罗榕光 ：27 接电源。 13常开 14常闭 86延时常开 85延时常闭
2016年02月09日 13点02分
雨后亮晴天
这图看得懂，就可以了
2016年02月14日 05点02分
level 6
有个性的小伙
1 8是公共触头
2016年02月06日 06点02分 7
罗榕光
也就是电源输入咯？如果我要接的话应该怎么接线，一共3组控制？
2016年02月06日 06点02分
有个性的小伙
@罗榕光 2 7接电源
2016年02月06日 06点02分
level 6
有个性的小伙
2 7是线圈
2016年02月06日 06点02分 8
level 6
有个性的小伙
用万用表测试通断分出
2016年02月06日 06点02分 9
罗榕光
[哈哈]通的就是一组的？
2016年02月06日 06点02分
有个性的小伙
什么意思
2016年02月06日 06点02分
罗榕光
@有个性的小伙 也就是说27接电源，。其他接口用万用表量，通的几个就是一组的？就是火线端和零线端。如果同是零线端口就是通的？
2016年02月06日 06点02分
有个性的小伙
你试试吧
2016年02月06日 06点02分
level 12
快楽的小地瓜
上面有对应的接线图
2016年02月06日 06点02分 10
罗榕光
太乱了，。看不懂小白一个
2016年02月06日 06点02分
level 12
快楽的小地瓜
1-34瞬时触点，8-56延时触点，27线圈。
2016年02月06日 06点02分 11
Sidver
正确[真棒]
2016年02月08日 03点02分
地铁蓝衣01
@Sidver 瞬时触点时间到了会不会复位恢复到原来的状态？
2016年02月08日 03点02分
快楽的小地瓜
@地铁蓝衣01 瞬时触点你可以理解成接触器的触点，线圈得电就吸合，一常开一常闭。
2016年02月08日 03点02分
地铁蓝衣01
@快楽的小地瓜 比如设置8秒，线圈通电瞬时触点动作并开始8秒倒计时，当8秒时间到了后，延时触头才动作，那么问题来了，瞬时触点在8秒过后会断开恢复到原来的状态吗？
2016年02月08日 03点02分
level 11
362004464
看什么地方可以看出是通电延时还是断电延时？
2016年02月06日 09点02分 14
level 13
西峡工控
这种叫时间继电器，或者叫定时器，但不叫时控开关
2016年02月06日 09点02分 15
罗榕光
。。。咳咳咳，，小白不懂
2016年02月06日 09点02分
level 9
2016feixiang
看看线圈是直流还是交流
2016年02月06日 09点02分 16
罗榕光
。。。看不懂[狂汗]
2016年02月06日 10点02分
level 9
蜡笔小新新😜😜
这么多小白呀
2016年02月06日 11点02分 17
罗榕光
[胜利]对啊
2016年02月06日 11点02分
level 6
又见小楼夜烛
继电器边上画着电路图，
2016年02月06日 11点02分 18
罗榕光
看不懂，，，不是专业的，
2016年02月06日 12点02分
