求助，原理图转化PCB有错
protel吧
全部回复
仅看楼主
level 5
cyb砖哥
楼主

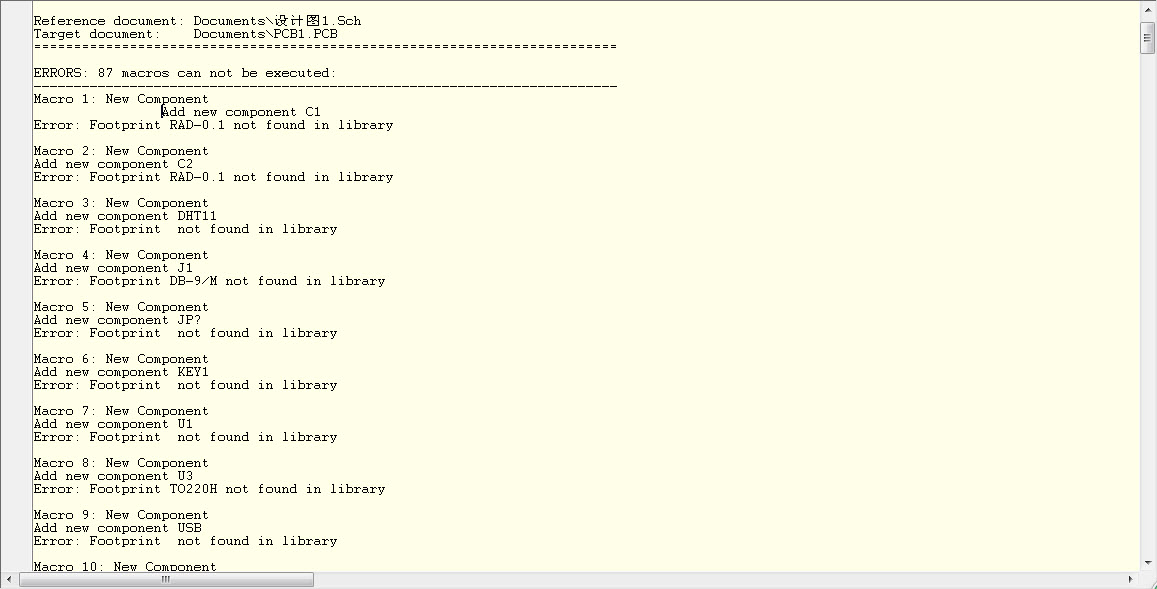

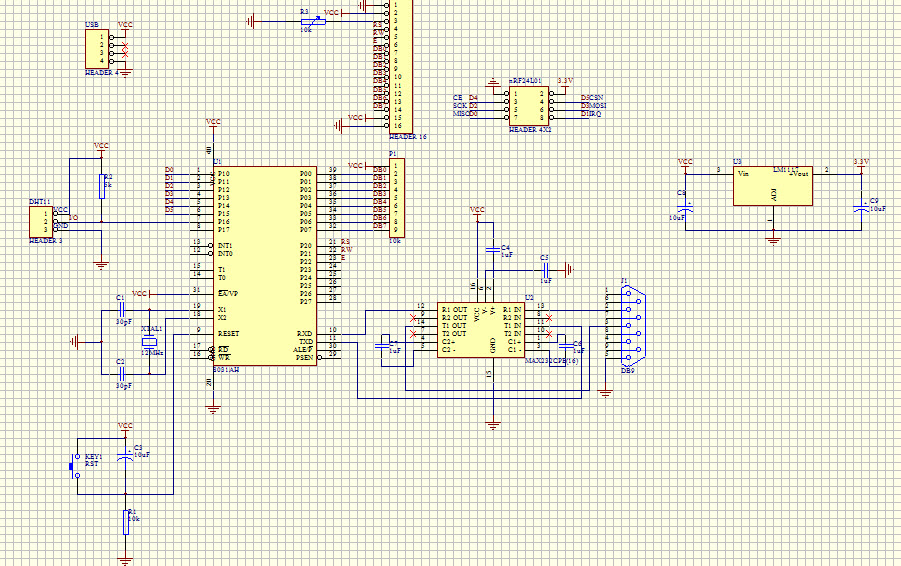

原理图转化到PCB的过程中出现如下错误，怎么改啊？
用的是win7 系统
2016年01月30日 07点01分
1
level 9
电子电路1
win7系统环境下不支持protel99的，你用xp或虚拟机吧
2016年01月30日 13点01分
2
cyb砖哥
我换了一个XP的系统，一样有问题
2016年01月30日 14点01分
电子电路1
那要看你置对不对了
2016年02月03日 08点02分
level 3
薆過荹茩譿
你的是没有添加封装吧
2016年01月31日 01点01分
3
level 3
薆過荹茩譿
没有找到封装
2016年01月31日 01点01分
4
cyb砖哥
怎么自己建封装库？
2016年01月31日 03点01分
薆過荹茩譿
回复 cyb砖哥 :找个包来添加进去就可以
2016年01月31日 05点01分
level 1
尘土飞扬巨蟹座
没有找到封装，原因有两个，1.封装库丢失，2.原理图上封装名称跟你正在使用的封装库里封装的名称不同。
2016年02月11日 12点02分
5
level 2
红心兆赫60
请问在protel99se画这个元
件时，如何添加方框内的管脚标号
2016年02月14日 03点02分
6
