神船z7m散热改造双烤76。
笔记本吧
全部回复
仅看楼主
level 8
晓之独狼 楼主
之前也发过一个桥接的改造，上了日报，其实效果不是太理想，最近又动手改了，这应该是换新模组外最好的改法了_风冷，顺便问问大神，问什么一双烤这款机器降压降频降的那么厉害，已经不关温度事了，双烤才76，我没解锁功耗，是这个原因吗？好了，不废话，上图。
2016年01月25日 12点01分 1
level 8
晓之独狼 楼主
先来个贴膜图
2016年01月25日 12点01分 2
level 8
晓之独狼 楼主
2016年01月25日 12点01分 3
level 10
燕尾不见
看看
2016年01月25日 12点01分 4
level 8
晓之独狼 楼主
这是cpu的，加了均热铜管在两边
2016年01月25日 12点01分 5
level 8
萌宠伊卡洛斯酱
[滑稽][滑稽][滑稽]
2016年01月25日 12点01分 7
level 8
晓之独狼 楼主
这是显卡，把供电处热量通过石墨片导上来，虽然导热不强，但效果还是有的。
2016年01月25日 12点01分 8
level 8
晓之独狼 楼主

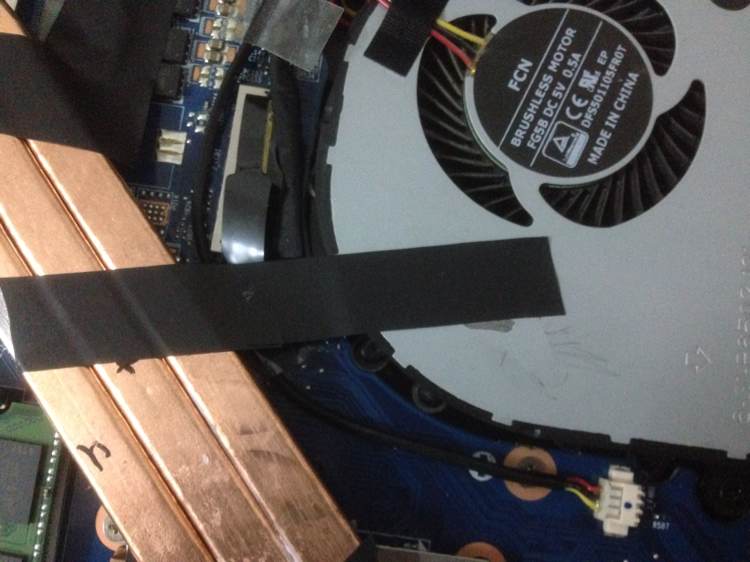

下面上桥接图
2016年01月25日 12点01分 9
level 8
晓之独狼 楼主
这是总体图
2016年01月25日 12点01分 10
level 8
晓之独狼 楼主
新的未来人类new T5加强cpu散热模组，导热到风扇面，我们来抄袭下。
2016年01月25日 12点01分 11
a307939647
如果换成新散热模具效果好吗？
2016年01月28日 04点01分
level 8
晓之独狼 楼主

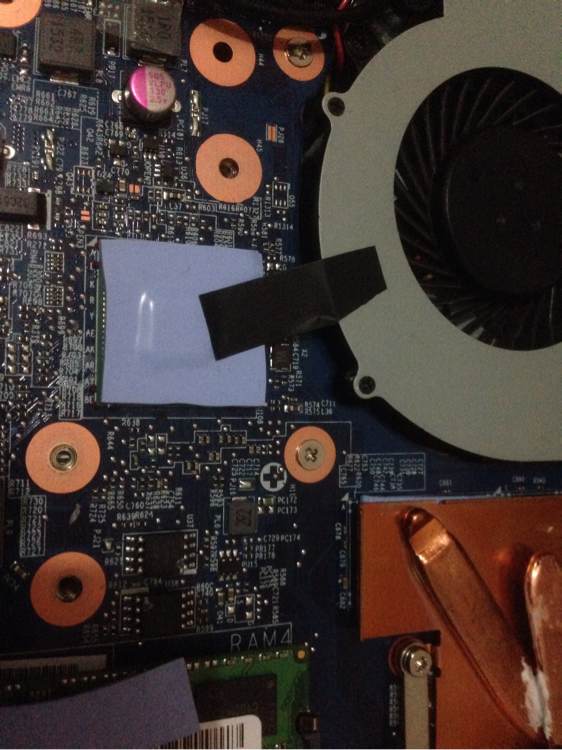

重要的改造来了也是温度能到76的原因，先说南桥，蓝天南桥比较热原来只有一张锡纸，真是加笔！我们撕开换硅脂垫，顺便导热到显卡风扇面。
2016年01月25日 12点01分 12
level 8
晓之独狼 楼主

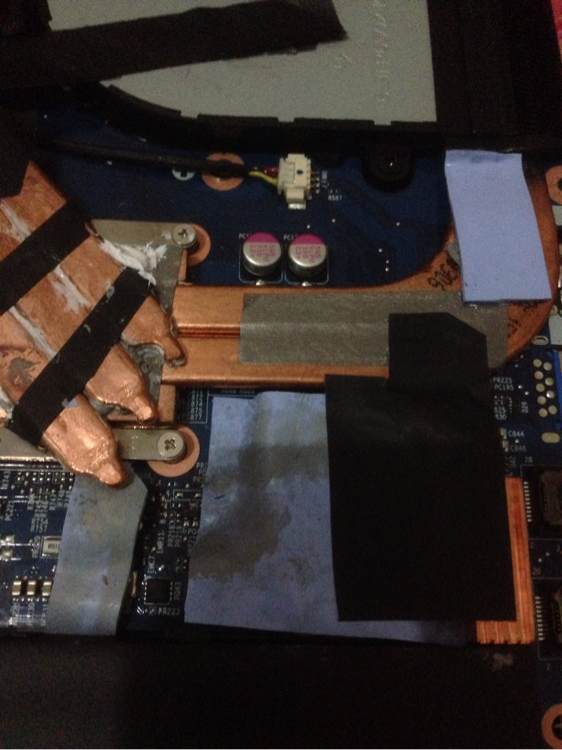

然后是显卡供电，这个地方很热，因为没有传感器，所以不知道具体温度，只需要知道很热就可以了，贴个硅脂垫旁边放个mos，效果不错。
2016年01月25日 12点01分 13
level 8
晓之独狼 楼主
最后是cpu供电，原来也是一张锡纸，锡纸不能散热，只能隔热，所以温度自然爆炸。还是换硅脂垫和mos。
2016年01月25日 12点01分 14
level 8
晓之独狼 楼主
来ad64先来个cpu单勾，睿频3.4，温度70，风扇自动，不开强冷。
2016年01月25日 13点01分 16
level 8
晓之独狼 楼主
再来个fpu，温度75，可是问题来了，降频而且降压，没有解锁功耗，求大神解答。
2016年01月25日 13点01分 17
