模型树中特征名称前面的黑色方框是什么意思啊？是怎么生成的？谢
pro/e吧
全部回复
仅看楼主
level 2
雨打半塘残荷花 楼主

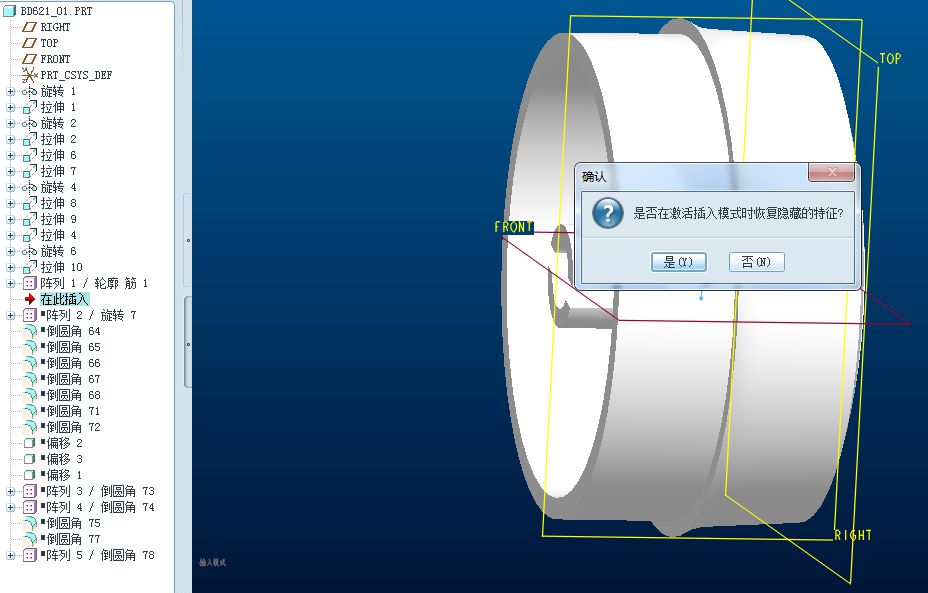

我在查看别人画的图时，发现在模型树中一些特征名称前边带有黑色的方框，点击该特征，在图形窗口也没有对应的特征显示，这是怎么回事？谢谢，如图
2016年01月14日 00点01分 1
level 8
蒙其D罗杰一世
[滑稽]把“在此插入”的箭头往下拖，还有在箭头处点右键——取消——确定[滑稽]
2016年01月14日 00点01分 2
雨打半塘残荷花
确定是往下拖吗？它不是应该本来就在最下方？当在最下边是点右键是没反应的。是不拖到所要显示的黑色方框上方，然后点右键，取消？但是还是没有特征显示出来
2016年01月14日 01点01分
level 2
雨打半塘残荷花 楼主
2016年01月14日 01点01分 3
蒙其D罗杰一世
[黑线]点是啊[黑线]
2016年01月14日 01点01分
level 2
雨打半塘残荷花 楼主
嗯，当然点过，经过你的讲解我多少了解点了。前边加黑方框的特征是隐藏的特征，当把再次插入拖到一个位置时，该位置下方的特征都会隐藏，也就是前边出现黑方框，如果再次插入在最下边应该所有特征都是不隐藏的。不知道我理解的正确不。但是当我把再次插入拖到最下边或者拖到中间部分，点右键-取消-确定，仍有部分前方有黑方框，及隐藏特征，这是什么原因？能不能把他显示出来
？
2016年01月14日 01点01分 4
蒙其D罗杰一世
[滑稽]Ctrl+G重生[滑稽]
2016年01月14日 01点01分
雨打半塘残荷花
@蒙其D罗杰一世 按Ctrl+G没反应啊[泪]？
2016年01月14日 02点01分
蒙其D罗杰一世
@雨打半塘残荷花 [滑稽]那就点重生看看[滑稽]
2016年01月14日 02点01分
雨打半塘残荷花
@蒙其D罗杰一世 嗯嗯，可能水平没达到，估计时间长了就慢慢懂了，嘿嘿！谢谢！
2016年01月14日 04点01分
level 10
翛7鸹3
可能上面有父特征生成失败导致下面的子特征无法生成。
2016年01月17日 13点01分 5
level 1
黎明的颜色
隐含了吧，我以前遇到过这样的问题，取消隐含试试
2017年11月28日 07点11分 6
level 1
lip_Aa
你要看看人家设计思路啊，有的根本没有用，有的是后面步骤。
2017年11月28日 11点11分 7
level 1
yinhen99
那个是做的步骤，显示黑框，是说现在模型状态不具有那些步骤。要想全部步骤体现到模型上，选择带黑框的步骤右键选择恢复。
2018年03月23日 02点03分 8
level 1
yinhen99
这个和隐藏模型特征两码事
2018年03月23日 02点03分 9
level 9
1004716566
隐含特征，不影响当前模型，可以理解成文件放回收站了，可以恢复
2018年04月18日 19点04分 10
