最简单的单管ZVS控制电路！！！（原创）
zvs吧
全部回复
仅看楼主
level 9
彼岸花开🍺 楼主
这绝对是最简单的单管ZVS驱动电路！[酷]
其实就是个过零检测啦！别看它简单，灵敏度可很高哦！我用信号发生器测试，只要0.6V的电压就可以触发它！！！人体的感应电压都能检测！
2016年01月09日 14点01分 1
level 13
☞小刚💤💤
[吐舌]不懂帮顶
我关注一个逗比已经很久了，这是他的个人资料http://passport.baidu.com/?center&tpl=tb
2016年01月09日 15点01分 2
彼岸花开🍺
真会玩，不过我已经见过这东西了，你骗不到我[酷]
2016年01月09日 15点01分
彼岸花开🍺
@WZD3300328 早玩过了[滑稽]
2016年01月12日 15点01分
似水流年--
卧槽
2016年01月18日 03点01分
似水流年--
我竟然真的点了[喷]
2016年01月18日 03点01分
level 12
ID不给看▫
最左边那两个三极管的接法貌似叫电流镜？原理是什么？有什么作用？
2016年01月09日 16点01分 3
彼岸花开🍺
对，那是镜像镜像电流源，左右两边的集电极电流基本相等（如果两个三极管性能一致的话），这可是集成运放的核心！集成运放里面有很多这个东西。原理你可以百度下，在这里的作用就是放大。电流源对交流几乎绝缘，交流放大倍数可以达到十的三次方倍，甚至更高。
2016年01月09日 16点01分
ID不给看▫
回复 北京爱德发科技 ：百度了一下了解了大概，但还是不是很懂。唉现在百度上没什么好东西的。。。
2016年01月09日 16点01分
彼岸花开🍺
@科技改变生活ok 你就把自激振荡的反馈信号使劲放大放大再放大……ZVS也是一种自激振荡
2016年01月15日 15点01分
level 12
ID不给看▫
原理是不是：因为左边三极管两极连在一起，所以左边的Ib=Ic/放大倍数，然后又被右边的三极管Ic=Ib乘放大倍数，又=左边的Ic。？
2016年01月09日 16点01分 4
彼岸花开🍺
其实我这个只是当做开关用了。并没有接成恒流源，不过经过多级放大，放大倍数惊人。
2016年01月10日 01点01分
level 12
ID不给看▫
就是说左边的Ic和Ib的分流比例等于放大倍数？
2016年01月09日 16点01分 5
level 12
ID不给看▫
另外过零检测不是关键，接在哪检测才是关键。。。
2016年01月09日 17点01分 6
彼岸花开🍺
当然是用N沟道MOS管，检测漏极电压喽！
2016年01月10日 01点01分
彼岸花开🍺
@科技改变生活ok 源极接地的……
2016年01月15日 14点01分
level 13
电脑神人131
不明觉厉
2016年01月09日 18点01分 7
level 9
👹好青年
不懂帮顶[吐舌]
2016年01月10日 14点01分 10
彼岸花开🍺
多谢[哈哈]
2016年01月10日 14点01分
level 9
彼岸花开🍺 楼主
顶
2016年01月10日 15点01分 11
level 13
℧¹²
这个方法好，这个是追频的吧[疑问]顶
2016年01月11日 04点01分 15
彼岸花开🍺
不追频，改一根线就可以追频，那个在特斯拉线圈吧里面发的有
2016年01月11日 04点01分
level 9
彼岸花开🍺 楼主

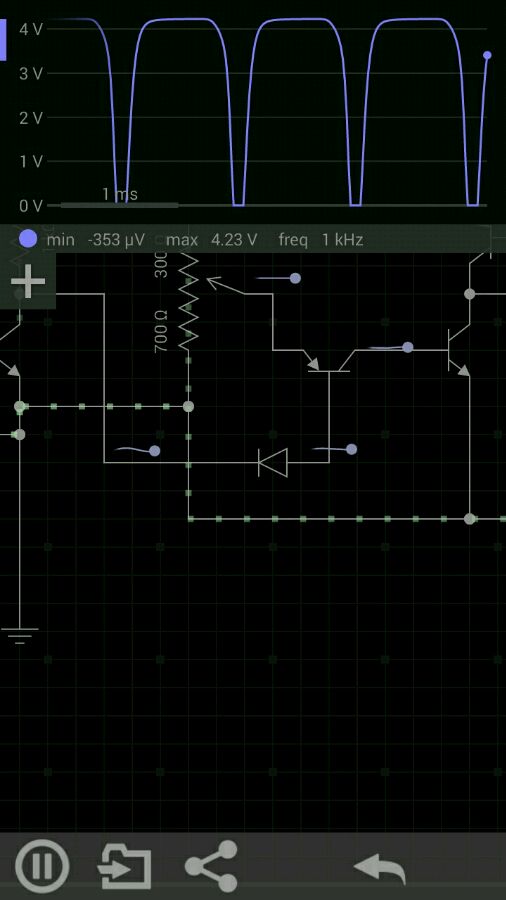

过零检测部分升级了！！！灵敏度提高十个数量级！图为10mV信号过零检测输出波形。性能直逼运放有木有？这几天考试，过两天发升级电路。
2016年01月12日 01点01分 17
ID不给看▫
太灵敏也不是好事。我感觉会一直输出高电平。0.6v够了。
2016年01月12日 13点01分
彼岸花开🍺
@ID不给看▫ 不过这个电路的高频性能好像不好。
2016年01月12日 14点01分
圣衍天行◆
@彼岸花开🍺 楼主这是什么软件求分享？
2016年10月20日 15点10分
彼岸花开🍺
@圣衍天行◆ 手机软件Every Circuit，很垃圾，直接用电脑软件Multism吧。
2016年10月21日 02点10分
level 6
windy城南旧事
水一下
2016年01月12日 15点01分 19
level 12
为501争光
感觉不错，有时间试试看
2016年01月12日 16点01分 20
level 9
千色店相册
不错，感觉放大倍数会很高
2016年01月13日 05点01分 21
彼岸花开🍺
是啊，超过0.6V就没有输出，低于0.6V就输出5V，就是频率太好就不行，不能丄兆，那个改进的灵敏度高的，上高频就更差了。
2016年01月13日 05点01分
ID不给看▫
@彼岸花开🍺 用不着上Mhz。场管也上不了那么高。
2016年01月13日 14点01分
彼岸花开🍺
@ID不给看▫ 有空测测超音频怎么样，变压器有声音太难听了。
2016年01月13日 14点01分
ID不给看▫
@彼岸花开🍺 音频才22Khz，没问题吧
2016年01月13日 14点01分
