最近在玩 3D Printer 買了一塊 MKS-Sbase 板子,
但是悲劇的事情發生了, 不知為何我新的板子無法正常工作,把韌體放到 TF 卡上也無法更新板子的韌體,參考 smoothieware ( MKS-Sbase 是從這塊板子修改過來的) 上面的說明文件自己試了一下被我試出來如何更新 Bootloader首先要更新 bootloader 手上必須要有 USB轉TTL序列傳輸線,我用的是從 Raspberry 官方網站買的 TTL 線

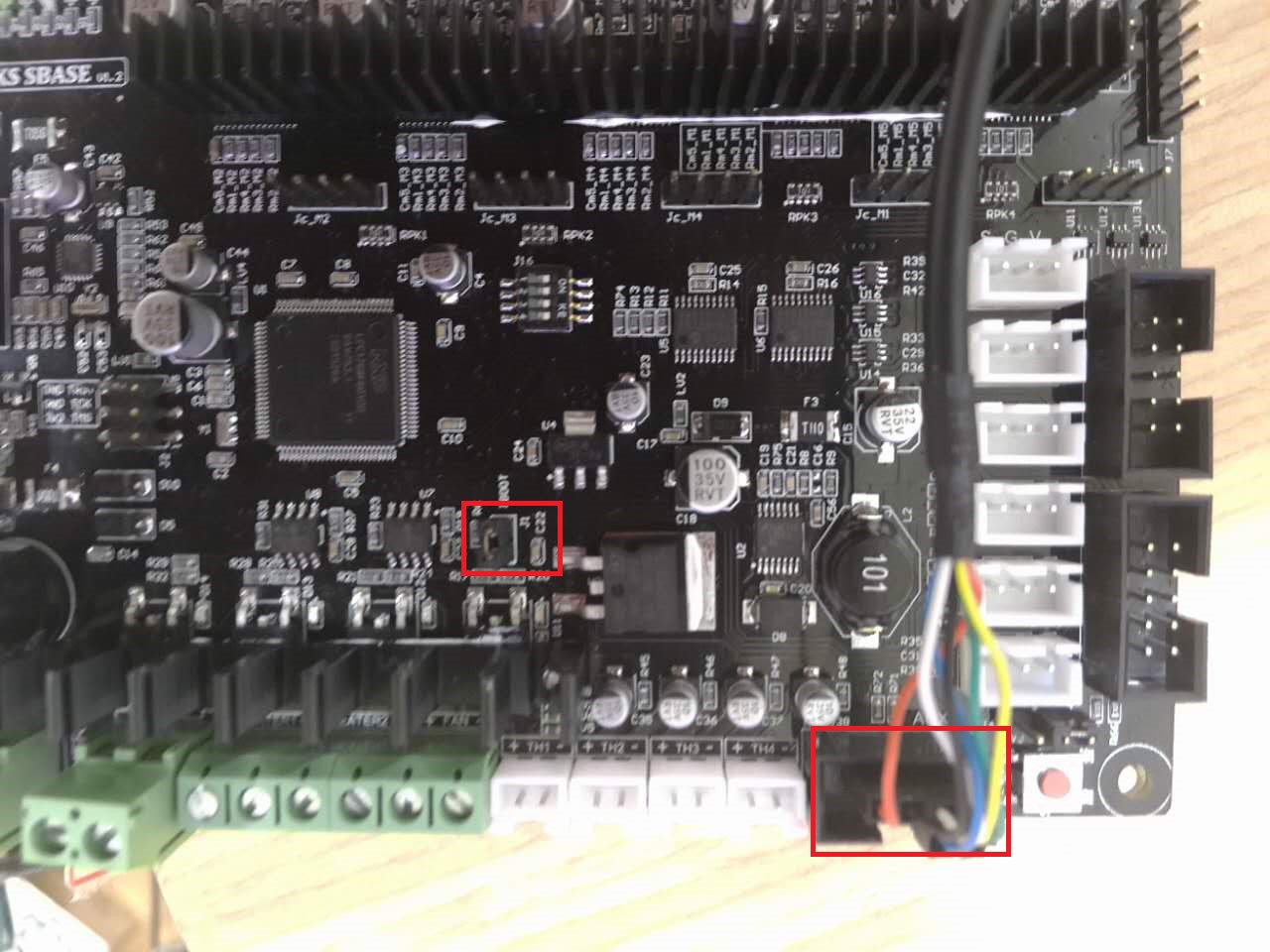

前期準備工作需要在板子中間的地方用鐵片把 J1 短路起來 (這個就相當於 smoothieware 上面的 ISP Button), 這樣才會進入 Bootloader 模式
然後把 TTL 線接到原本連接 MKS-TFT 觸控螢幕的連接孔,連接方式請依照下圖順序連接
5V GND TXD RXD
5V GND CTS RTS
要注意的是不用另外接 12V 或 24V 的外接電源,連接好後在電腦裝置管理員內應該能看到已經多出了一個 COM3 的 Port (不同電腦可能出現不同的 COM Port)
然後就可以下載燒錄 Bootloader 的軟體了,Windows 可以下載 Flash Magic
http://www.flashmagictool.com/
Linux 可以下載 lpc21isp
http://sourceforge.net/projects/lpc21isp/
Mac OSX 可以下載 lpc21isp
https://github.com/Smoothieware/Smoothieware/tree/edge/build/osx64
除了燒錄 Bootloader 軟體外還需要 booloader 的檔案,
你可以到下面連結下載編譯好的 DFU-Bootloader.hex
https://github.com/Smoothieware/Smoothieware/tree/edge/bootloader
或是你想要自已重頭編譯也可以下載 Source Code 回來編譯
https://github.com/triffid/LPC17xx-DFU-Bootloader
( WindowsWindows 有圖形介面可以使用, 開起來大概長這個樣子
要注意的是 Device 要選擇 LPC1768 (Smoothieware 用的是 LPC1769)
可以從 ISP>Read Device Signature 得知 CPU 的類型
另外建議燒錄錢可以先備份自己板子上的韌體
可以從 File => Save As 進行備份 (備份的範圍選 0x000000 – 07FFFF)
然後選擇 HEX 檔案要存放的位置
如果檔案備份好了, 就可以開始燒錄檔案到 bootloader 了,
Step 3 中選擇要燒錄的 HEX 檔,然後按下 Start 就可以燒錄了
( Linux or OSXLinux 的比較簡單只需要執行下面的指令就可以了 (/dev/ttyACM0 要換成你自己的 tty)
lpc21isp -wipe DFU-Bootloader.hex /dev/ttyACM0 230400 12000
燒錄完後記得把 J1 上面的鐵片拔下來, 不然會繼續進入 Bootloader 模式
