材料：包装盒卡纸

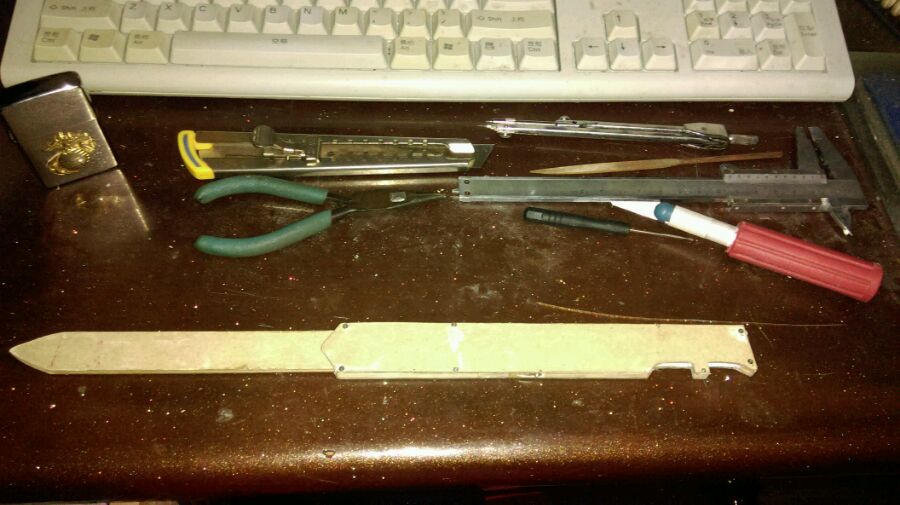

工具：裁纸刀、卡尺、模型手钻、胶水、螺丝、各种小零件等。
关键词：直跳三段、后置棘轮、盘簧回收拉线、内置卡子、剑刃自吸双卡、活动机构无弹片扭簧。
废话不多说，下面上图。

剑刃是2mm层板，两面贴卡纸，厚3.5mm，二段鞘两边层厚各1mm。
本着不会CAD画图，就用手绘和直接建模的无节操、无下限和超无奈的方式，做完之后测试无误，直接按照这个尺寸车钳刨就OK了。

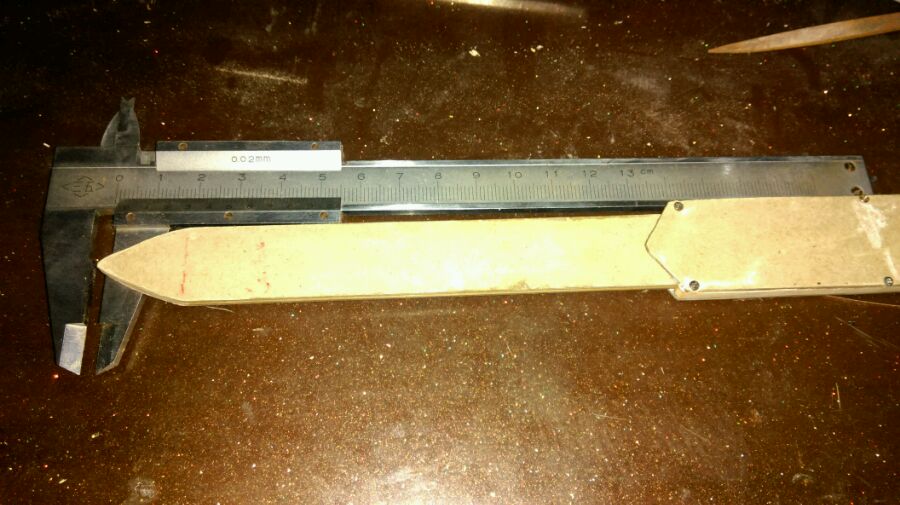

接楼上，剑刃伸出二段鞘为140mm，二段鞘预计伸出壳体为125mm。袖剑伸展全长500mm（麻蛋。。。。。好长，卸下来完全可以直接当甩棍了有木有？）

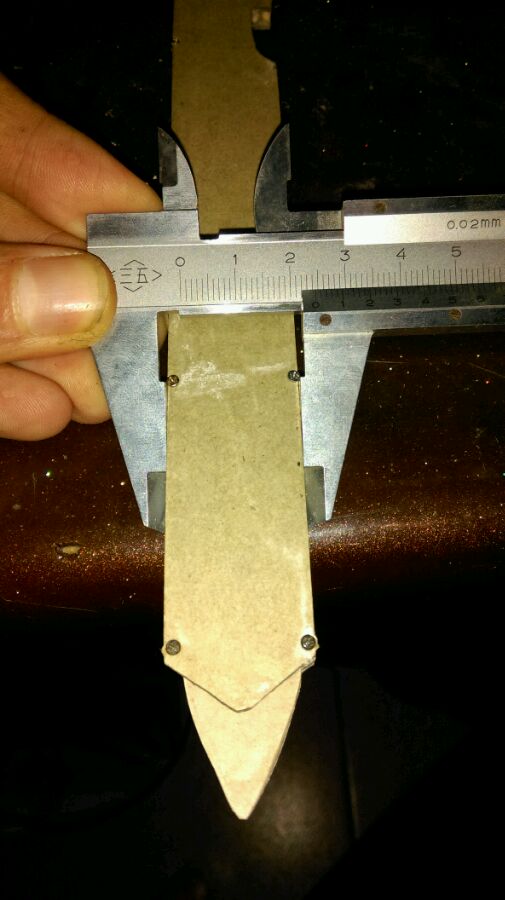

剑刃及二段鞘的宽度数据。实际制作金属版会去掉一点点。
主要是厚度，实际金属版会减少1-2mm。

握手，
lz
，

全手工剑刃卡子，材质6062铝合金，做弩切的边角料。
无扭簧，采用磁铁。剑刃会使用奥氏体不锈钢，所以不担心磁铁吸住剑刃的情况，二段鞘和壳体全部采用7075铝合金板上铣床。
小霸王，其乐无穷啊!(次奥，这是烤火炉。）

目前的安装情况。使用顺畅，由于是反吸安装的磁铁，所加了一块止逆弹片。双卡设计，弹出，卡住非常顺畅，而且一次卡死，没活动空间，剑刃不松动。
倒置剑刃不会滑出，轻甩滑出自然卡住，
卡子尾部留了一点，方便回收的时候助力进入导槽。

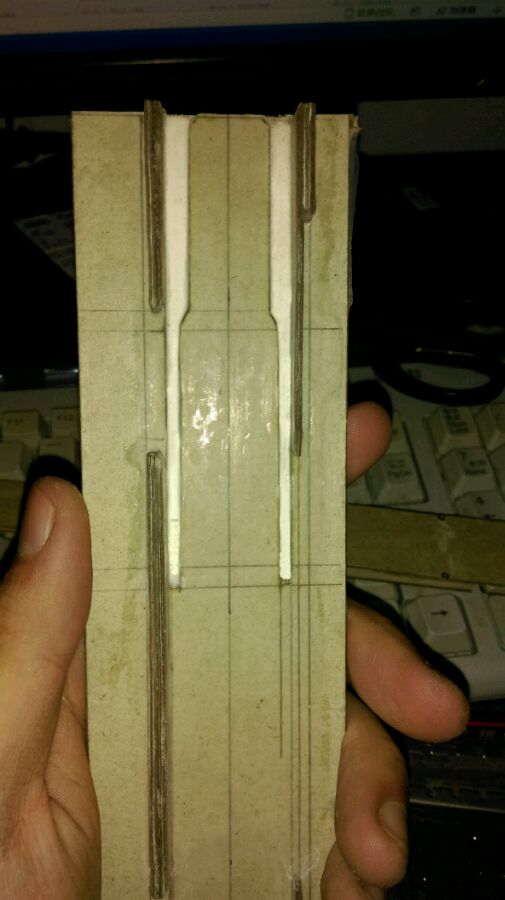

双导槽，这个加工难度不大，两把铣刀就搞定了。注意导槽入口，两边都有小斜面。

直尺是500mm的。设计长度还需要缩短一点点，目标是长度450mm。厚度12mm。目前建模，由于卡纸要考虑硬度，所以有3mm左右的偏差。
忘了说。。。袖剑收缩全长230mm。。。。。好像不止。。。。
顺便解释一下，直跳和盘簧是分开的两个拉伸系统。弹簧不会有冲突。有心的人，估计看看这层最后一张图
后置几轮就应该明白盘簧的安装了。（由于没有画设计图，只有等实际建模完成，并且测试完毕后，再进行测量手绘。实际图纸和这个肯定是有一定偏差的。）
新人班门弄斧，还望大神指点。

羡慕嫉妒恨【好像就我和另一个大神用筷子。。。。

目前正在固化棘轮内部的空隙，AB补土用完了。麻蛋的用五爽大法固化。当然，最终金属版还是会采用奥氏不锈钢。

棘轮格和盘簧导槽弄出来了，不过还没有加固。

PS：麻蛋，棘轮固化了一晚上，还没有固化完。五爽大法的缺点就是，太稀了不容易干。。。。。太干了，麻蛋就不能填充固化。。。。。次奥。

果然不能在做填充固化上用五爽大法。。。。。救急买了一支原子灰。。。。靠

。。。如果是主要部分是木头纸壳，还是用101吧。。。
