四只LED驱动器的测试与维修
电工吧
全部回复
仅看楼主
level 13
1乘风 楼主
弄回四只LED驱动器
2015年12月09日 13点12分 1
level 13
1乘风 楼主
经测试，有两只是好的，两只坏的。修好一只，还有一只集成IC烧了。
2015年12月09日 13点12分 2
level 13
1乘风 楼主

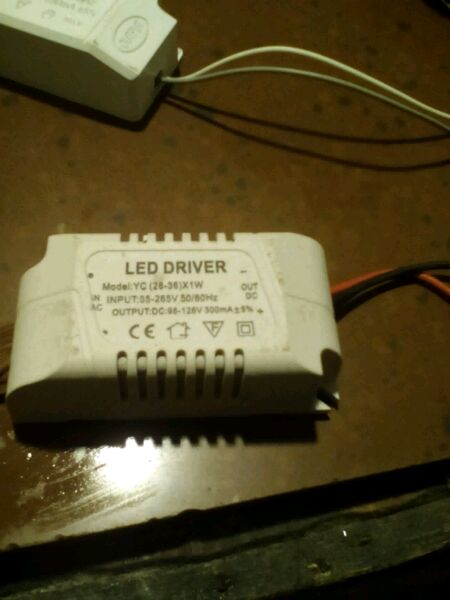

这是测试的第一只。负载用的电热丝，冷阻357欧。
2015年12月09日 13点12分 3
1乘风
这只标示输出98～128伏300mA+-5%实测82.4伏231mA。电压偏低，如果输出300mA电压会更低。
2015年12月09日 13点12分
level 13
1乘风 楼主
这是检测的第二只
2015年12月09日 13点12分 4
level 13
1乘风 楼主
这只标示输出60-90伏300毫安。现在实测94.5伏电流265mA。估计输出300mA的话，输出电压约为90伏，也就是90伏上限值。
2015年12月09日 13点12分 5
level 13
1乘风 楼主
这是第三只。
2015年12月09日 14点12分 6
level 13
1乘风 楼主

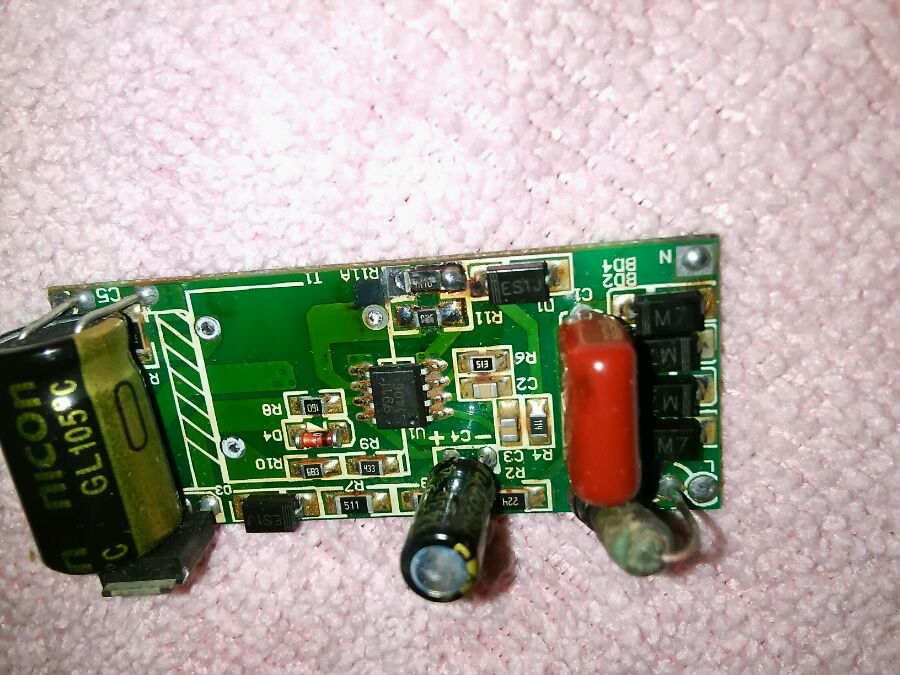

电路板有两只二极管拆了用于维修第四只。右边输出有只电阻烧了，照片是已换电阻后的照片。换电阻47k。
2015年12月09日 14点12分 7
level 13
1乘风 楼主
换47K电阻后试机，IC冒烟，烧了。这只就不修了。
2015年12月09日 14点12分 8
1乘风
板上其他元件未见损坏。
2015年12月09日 14点12分
level 13
1乘风 楼主
这个是第四只。是坏的。已维修好。
2015年12月09日 14点12分 9
1乘风
经测量有下列元件损坏：输入限流电阻坏（开路），整流二极管二只击穿短路。
2015年12月09日 14点12分
1乘风
二极管从第三只上拆二只焊上。电阻用10欧0.5W焊上。
2015年12月09日 14点12分
1乘风
这只电压输出基本符合标示值。输出280毫安的话，估计电压在75伏。
2015年12月09日 14点12分
level 7
情报局调查员
不明觉厉[真棒]
2015年12月09日 14点12分 10
level 13
1乘风 楼主
我有些困惑，为什么直流输出的标示值范围很广：98～128，60～90，38～62，35～85。
2015年12月09日 14点12分 11
dlh11103
LED串的多，要求电流是恒流，
2015年12月10日 05点12分
1乘风
现在明白了，LED是恒流驱动。
2015年12月10日 05点12分
level 11
少年锦时🌞
恒流驱动电路，只控制电流值，不超过标称值，电压在其间浮动，
2015年12月10日 01点12分 13
1乘风
昨天第三只坏的，在我测电压时，IC冒烟了，我观察了下电表电压为6.2伏，这就是说IC承受了大部分电压，超过IC的额定功率了而烧了。
2015年12月10日 01点12分
1乘风
恒流电路我做过，用的LM317T，LM7805
2015年12月10日 01点12分
少年锦时🌞
那是直流供电恒流电路，这个是交流，性质不一样
2015年12月10日 01点12分
1乘风
@少年锦时🌞 我看电路输出都是非隔离式的，安装维修很小心点。
2015年12月10日 01点12分
level 11
少年锦时🌞
看这个，拆开了，然后没配件，都贴片的。最后又去买了个成品，换了。
2015年12月10日 01点12分 14
少年锦时🌞
为了看参数，变压器先拆下来了，呵呵！
2015年12月10日 01点12分
level 13
1乘风 楼主
电路其实挺简单，我的四个都是分立元件的，这种电路就怕IC坏，这个坏了，就只能报废了，其他元件怕好办。
2015年12月10日 01点12分 15
level 13
1乘风 楼主
实测了下电流，第四只的。为235毫安，计算值为224毫安。误差不大。
2015年12月10日 04点12分 16
1乘风
把电阻负载改为230欧，电压51.4伏，实测电流还是235毫安，计算值为223.5毫安。这个计算值应该是准确的。指针表有约十毫安的误差。估计是指针表固有的误差。
2015年12月10日 05点12分
1乘风
看来这只驱动器只能恒流为224毫安，标示为280mA+-5%是标高了。另两只标示为300mA，计算值分别为231mA，265mA均标高了。
2015年12月10日 05点12分
