求大神指导一下这个图R6de深浅和R20个R22.5半圆球是怎么画出来的
ug吧
全部回复
仅看楼主
level 5
在乱点 楼主
2015年11月28日 13点11分 1
level 14
UG之家
这图我画过，这没法说啊，看视图给的条件画
2015年11月28日 14点11分 2
level 1
神经的我6
我喜欢在建模里画，草图感觉到后期不好弄，有些圆弧都跟另外一条线有相切和相交的关系，根据参数来定
2015年11月29日 02点11分 3
level 1
神经的我6

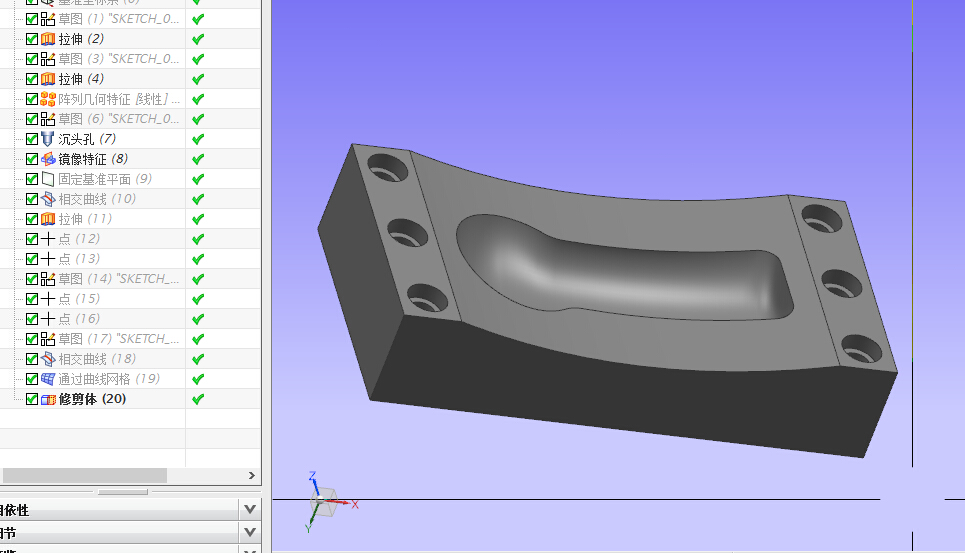

我画出来发图纸给你
2015年11月29日 02点11分 4
level 1
神经的我6
中间怎么不是空的
2015年11月29日 03点11分 5
level 5
在乱点 楼主
用的是什么方法画的求指点
2015年11月30日 13点11分 6
level 11
本热爱
110 114
2015年11月30日 14点11分 7
在乱点
用什么方法画的啊 还有尾部R6的深度事怎么得出来的啊
2015年11月30日 14点11分
不要到处扣☞
哥们儿，你用什么命令画的，我用曲线网格画出来面不光，无奈用的扫掠
2015年11月30日 15点11分
木火通明🔥
哥们，能发prt源文件吗，[email protected]，谢了
2016年01月01日 02点01分
level 7
史贞香a
曲面画的
2015年11月30日 15点11分 8
level 8
不要到处扣☞
2015年11月30日 15点11分 9
在乱点
两个R200之间的距离事怎么确定的啊？
2015年12月01日 12点12分
木火通明🔥
@在乱点 哥们，能发prt源文件吗，[email protected]，谢了
2016年01月01日 02点01分
level 8
你若安好丶Dark
这是什么模[黑线]
2015年12月01日 00点12分 10
level 5
在乱点 楼主
两个R200之间的距离是怎么确定的啊？
2015年12月01日 12点12分 11
level 1
xgtfirst
少个截面，深浅无法判定，自己估个吧
2015年12月18日 01点12分 16
level 7
天下第二好汉
图有点复杂 但是尺寸齐的
2015年12月18日 07点12分 17
烽火系诸侯
底面r200是怎么确定的……请大神指点下……
2015年12月20日 05点12分
天下第二好汉
@烽火系诸侯 俯视图的轮廓拉伸成面，求交线
2015年12月20日 07点12分
在乱点
@天下第二好汉 能说胡详细一点吗 谢谢
2015年12月21日 12点12分
天下第二好汉
@在乱点 我明天把发个截图给你
2015年12月21日 12点12分
level 1
tangsha826
嗯？为啥不睡觉
2015年12月19日 11点12分 18
