io口同时加上啦和下啦电阻有影响吗？
单片机吧
全部回复
仅看楼主
level 9
q2484877 楼主
因为p0口是漏极开路型的。驱动能力比较弱。所以我加了10k的电阻。分别接到地和vcc。这样会有问题吗？

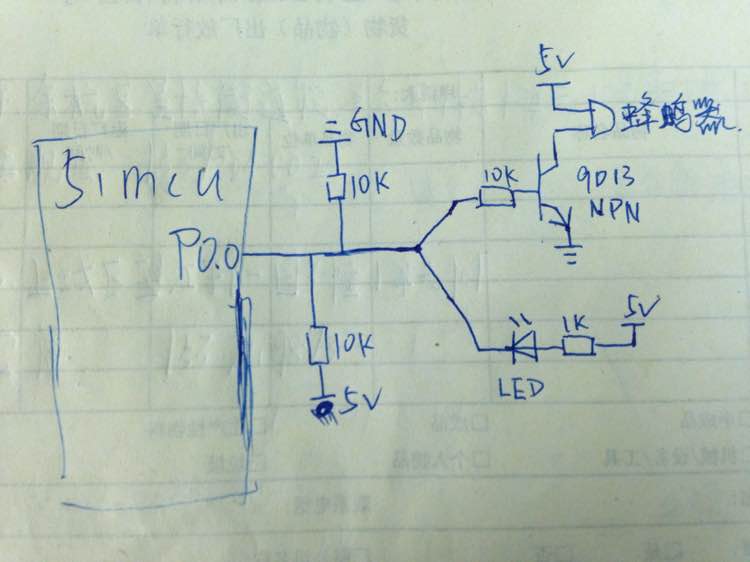

功能是这样的。低电平时led亮。高电平蜂鸣器响。如图
2015年11月19日 03点11分 1
level 7
369548836
小白看着没问题
2015年11月19日 03点11分 2
level 8
我一直在路上yy
驱动能力弱，为啥要接下拉，你这样不是再重复上拉吗，没太看懂
2015年11月19日 04点11分 3
q2484877
上啦跟下拉的作用你知道吗？
2015年11月19日 16点11分
我一直在路上yy
@q2484877 你其实都没明白什么是电路啊，兄弟
2015年11月20日 00点11分
我一直在路上yy
@q2484877 你这样接是在分压，没有起到下拉的作用,这样的P0电路没有必要下拉的
2015年11月20日 00点11分
我一直在路上yy
@q2484877 接LED的那里其实就是在上拉，你这种接法其实是把1K和10K并联，然后再和10K串联，成了一个不伦不类的电路
2015年11月20日 00点11分
level 9
贴吧用户_QQ3ZZKP
你这点路问题很大
2015年11月19日 05点11分 5
q2484877
说来听听？
2015年11月19日 16点11分
贴吧用户_QQ3ZZKP
@q2484877 你这电路输出的高电平
2015年11月20日 05点11分
贴吧用户_QQ3ZZKP
@q2484877 你这电路输出的高电平有问题
2015年11月20日 05点11分
level 14
坚》持
输出电压最大2.5v。。虽然也能导通三极管，但是肯定没有5v好。
2015年11月19日 16点11分 6
q2484877
要把那个串联的10电阻去掉？
2015年11月19日 16点11分
坚》持
去掉接地的10k电阻，基极电阻改成2k以下。
2015年11月20日 02点11分
level 8
yofon
去掉接地10K电阻。换掉9013基极10K电阻为1K以下(或去掉)否则不能饱和道通9013。改LED与蜂鸣器并联，否则led的上拉微亮让三极管常开蜂鸣器常开电路没作用。[弱]
2015年11月20日 01点11分 7
q2484877
现在就是并联的 俩个5v是一个电源
2015年11月20日 04点11分
level 8
yofon
改上拉+PNP吧，不然上拉的电流会让NPN开漏输出。
2015年11月20日 05点11分 8
贴吧用户_0PGD51N
小白请教一下，这个电路中的蜂鸣器是怎么响的？如果P0.0持续低电平的话，三极管导通，电流稳定，蜂鸣器应该只是在刚接通的时候噗地一声就不响了啊，因为没有变化的电流不是吗？顺便再请教一下，芯片上电时所有I/O口都默认为高电平，为什么还要接上拉电阻啊？谢谢！
2015年11月21日 01点11分
yofon
回复 流着血笑着向前 ：用标志位控制定时器以1KHz频率占比50%翻转输出就行了
2015年11月21日 02点11分
yofon
回复 流着血笑着向前 ：不是所有单片机的P0口都是默认微上拉的，为保证三极管默认关断及翻转上升沿波形等，5V下三极管使用不大于4.7K的上拉更好
2015年11月21日 02点11分
贴吧用户_0PGD51N
@yofon 是不是说P0.0口输出的其实是以串方波？
2015年11月21日 03点11分
level 5
I活在当下
1.当P0口输出高电平时因内部无上拉电阻p0口相当于什么都没接.由于1K及LED上拉作用（电流较小LED 不会亮）三极管会导通蜂鸣器会叫（但是感觉一般蜂鸣器需要交流信号吧！）
2.当P0口输出低电平时LED会亮。
2015年11月20日 10点11分 9
q2484877
我不是接了上啦了吗
2015年11月20日 12点11分
I活在当下
@q2484877 我是说内部 没接
2015年11月20日 13点11分
火焰解语花6
@q2484877 应该是可以的。
2015年11月20日 13点11分
火焰解语花6
@q2484877 蜂鸣器再加上一顶频率的电压就可以响了
2015年11月20日 13点11分
level 10
天🐴行空💦
完全不符合电路规范
2015年11月20日 10点11分 10
level 7
开心果「ZL」
p0.0不受控制了
2015年11月20日 11点11分 11
level 9
脸太薄
想知道有没有影响就去实践一下，仿真一下，不就都明白了？
2015年11月20日 11点11分 12
level 11
奋进love
2015年11月20日 13点11分 13
q2484877
里面自带下拉了
2015年11月20日 18点11分
奋进love
@q2484877 什么是下拉你知道吗？不要总局限在上、下拉这两个名词
2015年11月21日 01点11分
level 12
wzf081425
在你这个电路里，下拉并没有什么用
2015年11月21日 01点11分 15
wzf081425
当然电路应该还是能工作的，只不过9013的状态不保险
2015年11月21日 01点11分
q2484877
需要加反向二极管
2015年11月21日 04点11分
level 5
清樽素影123456
哈哈…要么上拉，要么下拉，用开关切换
2015年11月21日 04点11分 16
level 9
小胡-电磁兼容
下拉电阻去掉。LED可以并联在蜂鸣器两端，不要使用一个io驱动两部分。
2015年11月21日 07点11分 17
