自己动手拆黑卡（多图）
rx100吧
全部回复
仅看楼主
level 10
moucg 楼主
最近rx100黑卡1镜头环用不了，没办法手动对焦。
楼主从幼儿园开始拆装闹钟到现在拆装汽车，拆坏过无数东西也修好过不少。
这次忍了一星期，终于忍不住要拆开看看怎么回事。
先上拆前照片。
2015年11月18日 03点11分 1
level 10
moucg 楼主
黑卡1还是比较好拆的，开后盖要拆9颗螺丝。
2015年11月18日 03点11分 2
level 10
moucg 楼主
先取出电池和SD卡。扭开底部的5颗螺丝，取下底盖。
2015年11月18日 03点11分 3
level 10
moucg 楼主
拆两侧的螺丝，液晶屏右侧有排线，要从左侧翻开。
PS：上次进水拆机弄断的喇叭线。
2015年11月18日 03点11分 4
level 10
moucg 楼主
先去吃饭先，回来继续……
2015年11月18日 03点11分 5
level 10
moucg 楼主
打开后盖，拆掉两个排线。
被腐蚀的铜片。
2015年11月18日 05点11分 6
小依#
铜片怎么腐坏了？
2015年11月18日 11点11分
level 10
moucg 楼主
左上角，闪光灯和镜头环的排线。
2015年11月18日 05点11分 7
level 10
moucg 楼主
拆掉镜头环排线。
2015年11月18日 05点11分 8
level 10
moucg 楼主

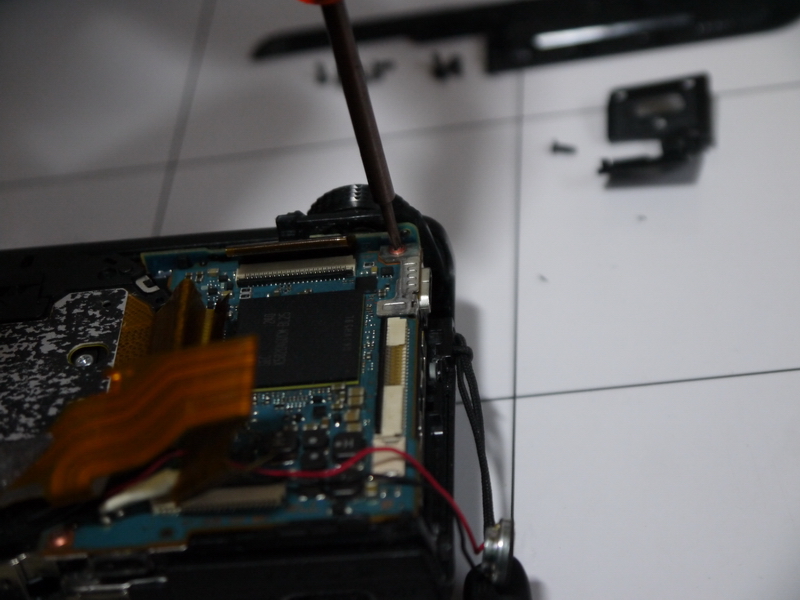

拆镜头连接主板两排线拆掉，拆下主板两颗螺丝和USB盖螺丝以及相应的金属金属固定片。
2015年11月18日 05点11分 9
level 10
moucg 楼主
拆下的小零件合影。
2015年11月18日 05点11分 10
level 10
moucg 楼主
下面准备取出镜头，先翻开主板。
2015年11月18日 05点11分 11
level 10
moucg 楼主

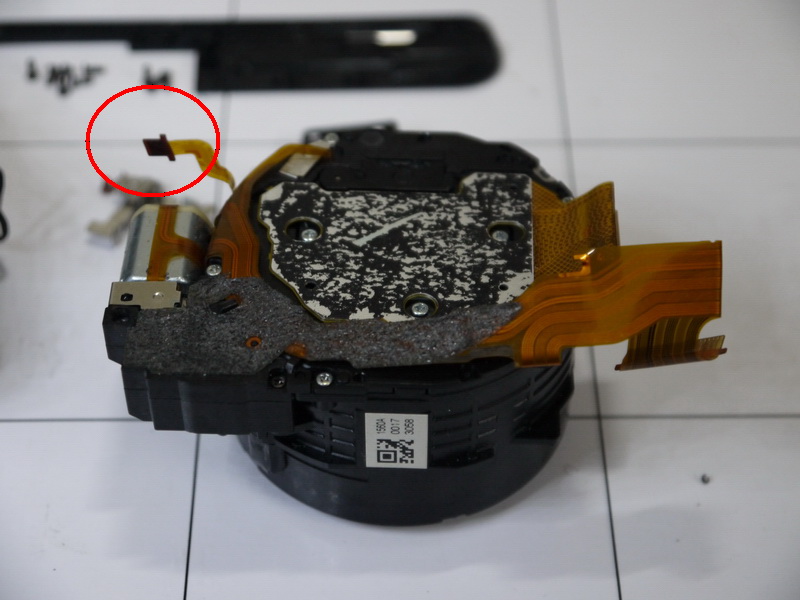

小心的将镜头组件垂直向上抽出来。
2015年11月18日 05点11分 12
level 10
moucg 楼主
检查排线和传感器，均没有问题。
2015年11月18日 05点11分 13
level 10
moucg 楼主
前盖镜头环感应孔和机身排线也未发现异常。
2015年11月18日 05点11分 14
level 10
moucg 楼主
估计是电路出问题了，没有配件没法修复。拆卸到此为止，开始往回装配。
2015年11月18日 05点11分 15
1 2 3 4 尾页
