前言就看图吧 打字被度娘吞了n次
2015年11月13日 17点11分 1
level 12
右手螺旋定则☞ 楼主

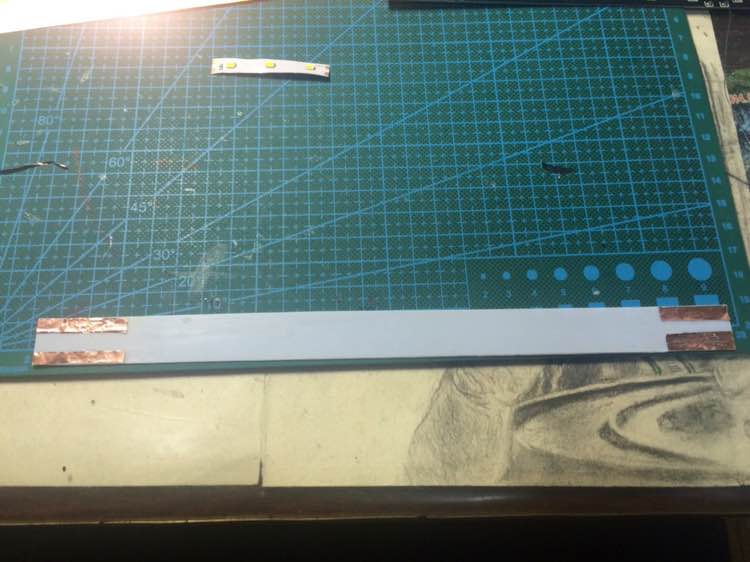

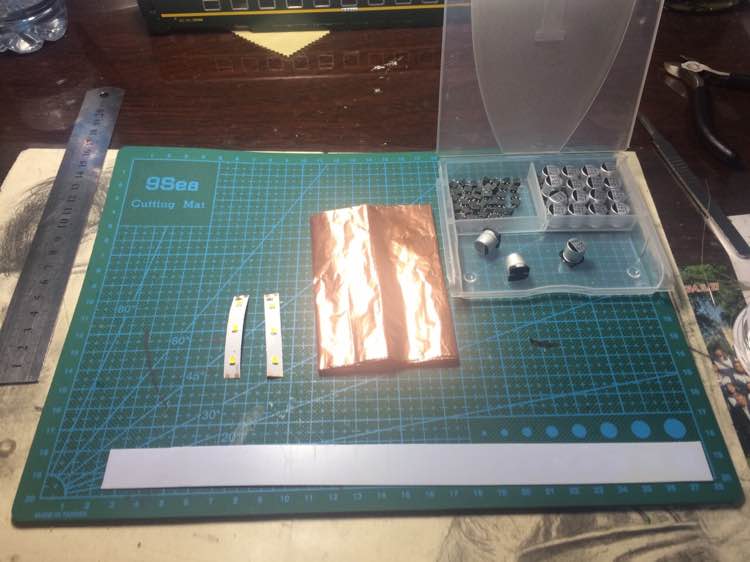

第一步就是按照原厂灯条的尺寸裁好ABS塑料板 然后在四角处贴上铜片 向原厂致敬！
2015年11月13日 17点11分 2
level 12
右手螺旋定则☞ 楼主
下一步 由于我是给软卧车加灯 忽然有种想把灯改成夜间行车状态 于是只有两侧有灯 那么首先用一侧的灯并联好电容（这里我选择了1000uf的电容 原厂灯条是470uf 这个按照个人喜好就好）休息不要接错正负极 黑色一侧是负极
2015年11月13日 17点11分 3
右手螺旋定则☞
打错字 休息改为注意
2015年11月13日 17点11分
level 12
右手螺旋定则☞ 楼主
然后将另一侧的灯条并联贴片整流桥 整流桥一共有四只脚 标有正负极的两只脚对好灯条的正负极 另两只脚待一会连上最开始贴在四角的铜片上
2015年11月13日 17点11分 4
morefish
楼主，我也在加灯，整流桥是用啥子型号的？
2015年11月14日 03点11分
右手螺旋定则☞
回复 morefish ：600v 0.5a 就足够了
2015年11月14日 04点11分
level 12
右手螺旋定则☞ 楼主
跟原厂灯条对比一下~
2015年11月13日 17点11分 5
level 12
右手螺旋定则☞ 楼主
整流桥附近的走线 灯条正负极并联整流桥的同时分别走出一根线来并联另一侧的灯条 整流桥另两只脚接两根线连接铜片
2015年11月13日 17点11分 6
level 11
鬼镇伞神
已收藏，养肥再看咯[吐舌]
2015年11月13日 17点11分 7
右手螺旋定则☞
已经写完啦[SMILING FACE WITH OPEN MOUTH AND SMILING EYES] 感谢支持
2015年11月13日 17点11分
鬼镇伞神
@右手螺旋定则☞ ok[吐舌]
2015年11月14日 02点11分
level 11
一品天下8
技术贴，这个必须顶[大拇指]
2015年11月13日 17点11分 9
右手螺旋定则☞
感谢帮顶~
2015年11月13日 17点11分
level 12
右手螺旋定则☞ 楼主
然后从正面看是这个样子的 ~ 从背面走线只是想让正面干净利索一些 各位也完全可以从正面走线 这样不会太麻烦 到这里灯条就制作完成了 下面就是调试亮度（完全高大上的说法 其实就是……往下看吧[SMILING FACE WITH OPEN MOUTH AND SMILING EYES]）
2015年11月13日 17点11分 10
level 12
右手螺旋定则☞ 楼主
哦对了 前面忘了说 电容并联二端灯条之后再从二端灯条引出两根线 焊接在二端的两个铜片上
2015年11月13日 17点11分 11
level 12
右手螺旋定则☞ 楼主

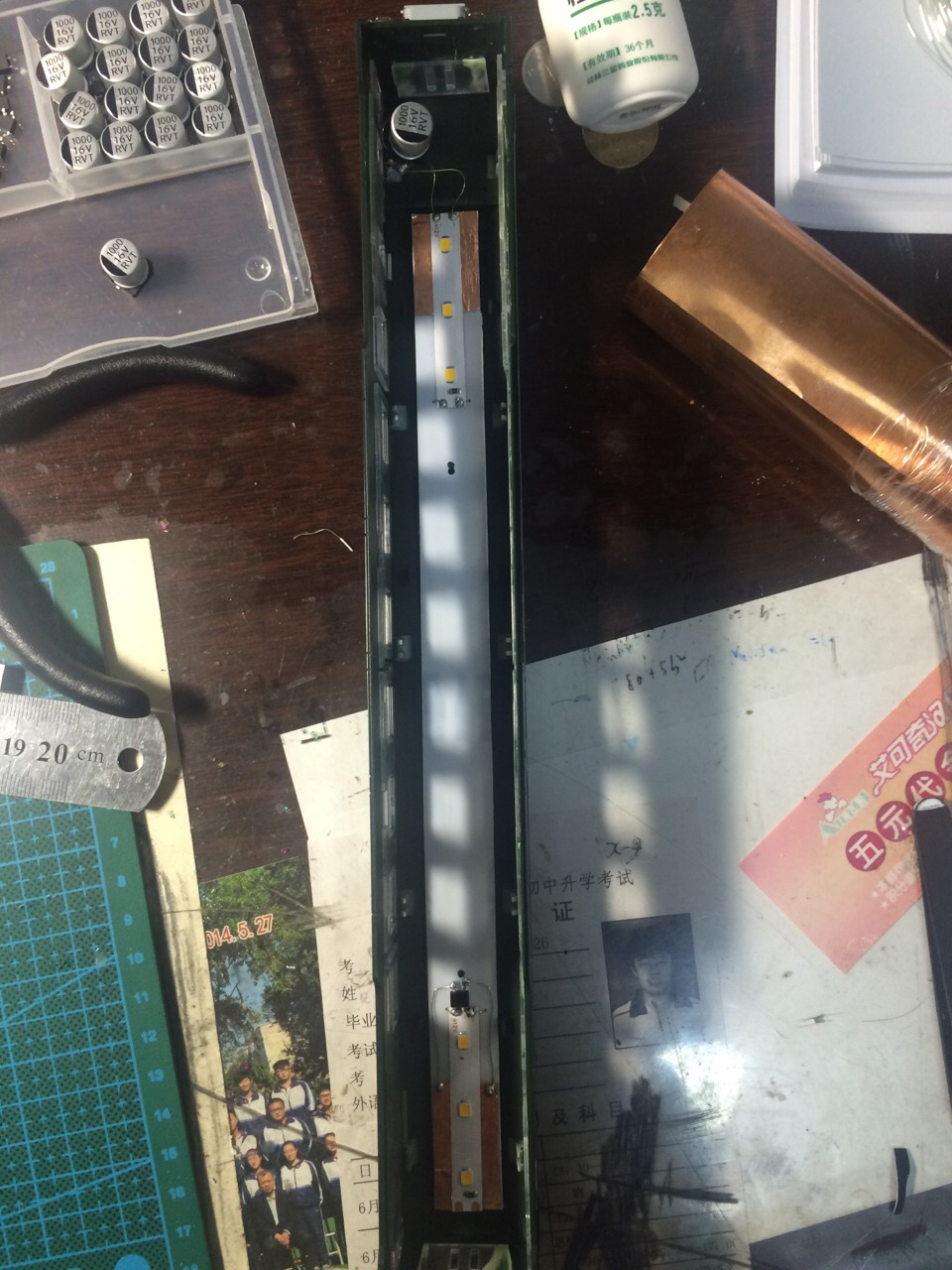

放在车厢里假组 车厢顶部有两个定位柱 我们需要在对应的位置钻孔 孔不要太粗 比定位柱稍细一些 然后把灯条直接按进去 不需要螺丝和胶水 灯条就可以很牢固的安装在车顶
2015年11月13日 17点11分 12
level 12
右手螺旋定则☞ 楼主
太亮了 怎么办呢 标准的做法是串联电阻 但是我比较懒 选择用马克笔涂黑灯珠来降低亮度[笑眼]
2015年11月13日 17点11分 13
l_bernstein
降电压更好
2015年11月14日 06点11分
右手螺旋定则☞
回复 l_bernstein ：难道不是串电阻来降电压吗？
2015年11月14日 08点11分
l_bernstein
@右手螺旋定则☞ 串电阻的话电阻上白白消耗能量变成热了。用DC-DC芯片降压
2015年11月14日 09点11分
level 12
右手螺旋定则☞ 楼主
放在车厢上试一下效果 感觉还不错
2015年11月13日 17点11分 14
level 12
右手螺旋定则☞ 楼主
扣上车壳之前调整好电容的位置 1000uf的电容比较粗 不太好找位置 470uf的电容可以放在厕所里 正好厕所是毛玻璃看不见（向原厂致敬）调整好就可以安装上车壳啦
2015年11月13日 17点11分 15
level 12
右手螺旋定则☞ 楼主
渐变的效果还不错 但是另一侧包间内就没那么幸运了 内饰漏光让我很是不开心 以后再解决吧
2015年11月13日 17点11分 16
sars6
再学习一下内饰分色吧，涂的厚厚的就不会走光了[阴险]不过对于一个喜欢看裙底的LZ来说这是一猥琐的一个大忌
2015年11月14日 00点11分
