有几个问题想问一下：
1、柱子比墙宽如果剖到柱子（柱子包在墙里面）的话是不是意味着此处需要画四条线墙的剖切线和柱子的看线？
2、那如果只是剖到墙体的但是后面有柱子那应该也要画柱子的看线吧？那这种情况和上面的要如何区分呢？
3、窗在剖面图中亦需要画双线？

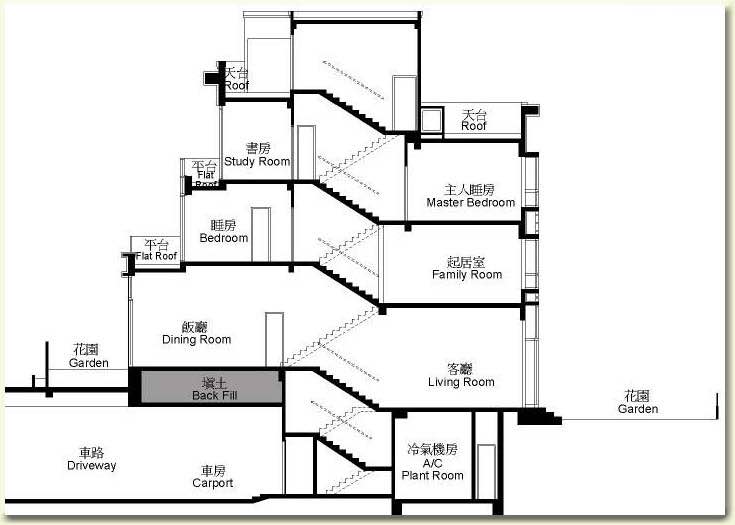

4、剖到门怎么画（不是那种象里面上的那种）下图有的话求指出是哪个？
楼主刚学建筑求解答 [委屈]

谢谢了

2015年11月07日 16点11分 1
