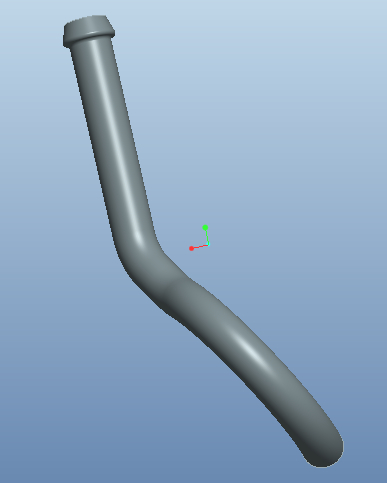

求大神告知这种弯管如何画出它的中心线
proe吧
全部回复
仅看楼主
level 3
o9ミ﹏lei 楼主
2015年11月06日 11点11分 1
level 3
o9ミ﹏lei 楼主
简单快捷一点的
2015年11月06日 11点11分 2
level 9
妖刀生
汽车管路？，这个是直接点生成的管吧？
2015年11月07日 04点11分 3
o9ミ﹏lei
不知道，客户发的
2015年11月07日 11点11分
妖刀生
原来做过，用catia方便些好像
2015年11月07日 13点11分
level 7
Faith5787
放正。。
搞2条投影线，拉出2个曲面，再交截一下。
2015年11月07日 05点11分 4
o9ミ﹏lei
那个圆角的中心怎么画？
2015年11月07日 11点11分
Faith5787
@o9ミ﹏lei 偏移
2015年11月08日 04点11分
轻松💯
这个可行
2015年11月08日 07点11分
非标机械培训班
搞2条投影线，拉出2个曲面，再交截一下------------- 不需要拉伸出曲面的！有相交命令的
2015年11月09日 02点11分
level 1
73878和
在管道端面画草图，建立基准面，建立轴线。
2022年05月11日 11点05分 6
level 4
曹60
2001版本：2次投影
2022年08月27日 08点08分 7
