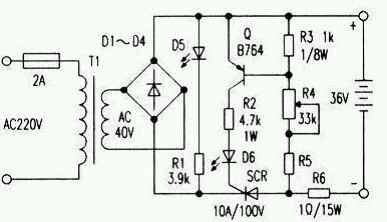

我是个电工的爱好者，最近清理公司库房，发现个变压器和一些电池（如图1.2.3），想用变压器自己做个充电器给电池充电，然后根据自己的理解按照这个图（如图4）做了一个，用24V冲两块串联电池没问题，用36V给三块充就出现烧全桥的情况，桥是20A的，请问是哪里出了问题，应该如何改进？另外电流表数值不是应该越来越小么，为什么我充电后电流表数值越来越高？
作为一个爱好者，基础很薄弱，请各位大神轻点喷我

应该增加限流电路。

二极管小了，20A的电流不是大二极管肯定受不了，再有给12V电池充电最小也要15V最高别超过18V.

你看看你那12V输出电流才190 VA（也就是0.19A）你充电电流20A，高于105倍，不烧才怪呢。

1、可能你的整流桥额定电流不够
2、可能整流桥的散热不够，应加装散热器
3、串联电池组的各个额定容量应该相同，额定电压应该相同
4、可能其中有电池损坏，已造成内部短路，从而使充电电流过大

你整流后加在电瓶上的电压就不只36Ｖ了，电压大致在50Ｖ左右，你想想电压升高了这么多，电流就会加大，你20Ａ的整流桥堆就小了

饱和了？？。。。我也说不清楚

整流桥的额定电流都是在加散热片的情况下的。

别这样充了 会把电池充废的 ，你这个输出是脉动直流，电压不稳定，而蓄电池充电电压要稳定，先均充后浮充，充电电压也是均充时要大，浮充时小，所以给蓄电池充电必须有配套的充电设备，不是你想充就能充的。
电流表数值越充越大是因为随着蓄电池电量的增加，其内阻会变小，所以电流会增大。

我们以前的电工用点焊机绕组改了一个变压器，四个大功率可控硅模块作个整流桥，给两块串联的12伏电池充电。用倒是可以用，只是比不得专门的充电器，对电池不好！

你那充电器肯定不正规，蓄电池的充电一般采用恒压限流的方法，12V的以单体13.5V均充，电流限定在0．25C10以下(65AH／24V系统，其充电电压就是26V，电流应限定在16A以下，一般是6.5A-13A之间)，充电末期整组电池的电流值达到0．006C10时(这里电流达到0.39A时)3小时不变，就认为电池已经充足了。
还有你的虽然是24V输出，但那是交流电的有效值，峰值已经达到34V了。
