【New X911拆机】徒手拆核弹，未来人类New X911拆机图赏
terransforce吧
全部回复
仅看楼主
level 6
吧务合作组织 楼主
用倒叙手法吧，先来一张镇个楼[勉强]
2015年10月15日 03点10分 1
level 6
吧务合作组织 楼主
要被徒手拆掉的核弹就是这颗了，A面和D面
2015年10月15日 03点10分 2
死巴哥
请问楼主D面是怎么拆的，是滑开还是撬开~
2016年07月14日 17点07分
yuaiping203
这个是不错的哦 [花心]http://S.Click.taobao.com/dfQcyVx
2016年07月17日 06点07分
level 6
吧务合作组织 楼主

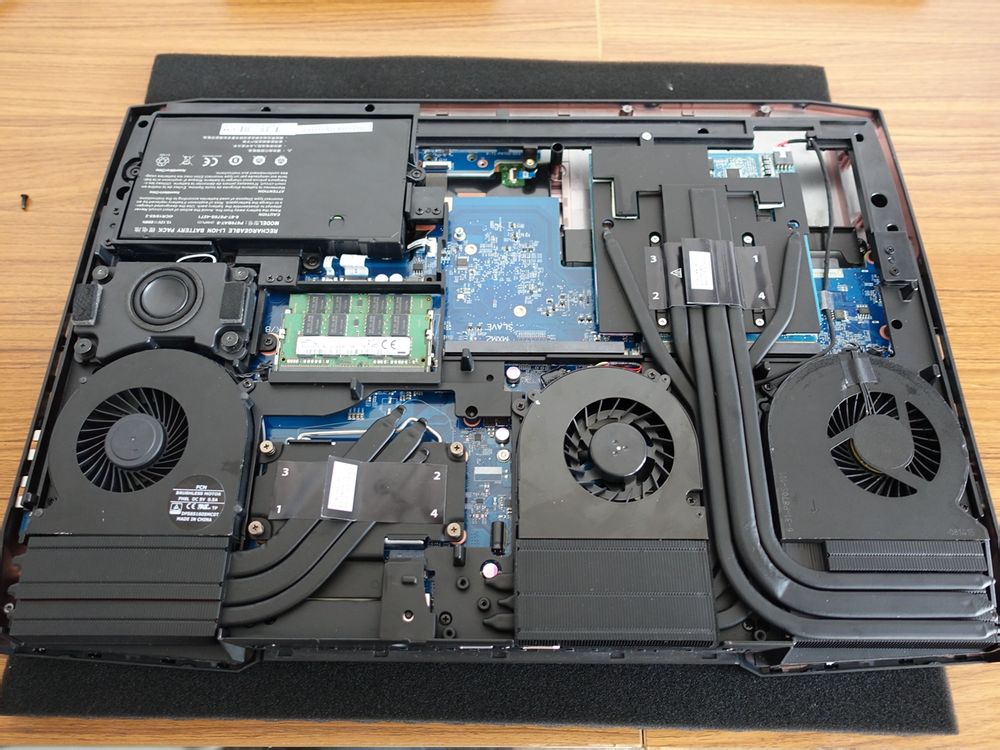

打开D盖的样子，整整9根热管3个风扇，光是GTX980，就安排了6根热管和两个风扇。同时也可以看到预留有一个MXM显卡位，所以是支持双显卡SLI的，不过GTX980 SLI就不要想了，原因往下看...
2015年10月15日 03点10分 3
我爱里约nice
管长管粗管能弯
2015年10月17日 12点10分
level 6
吧务合作组织 楼主

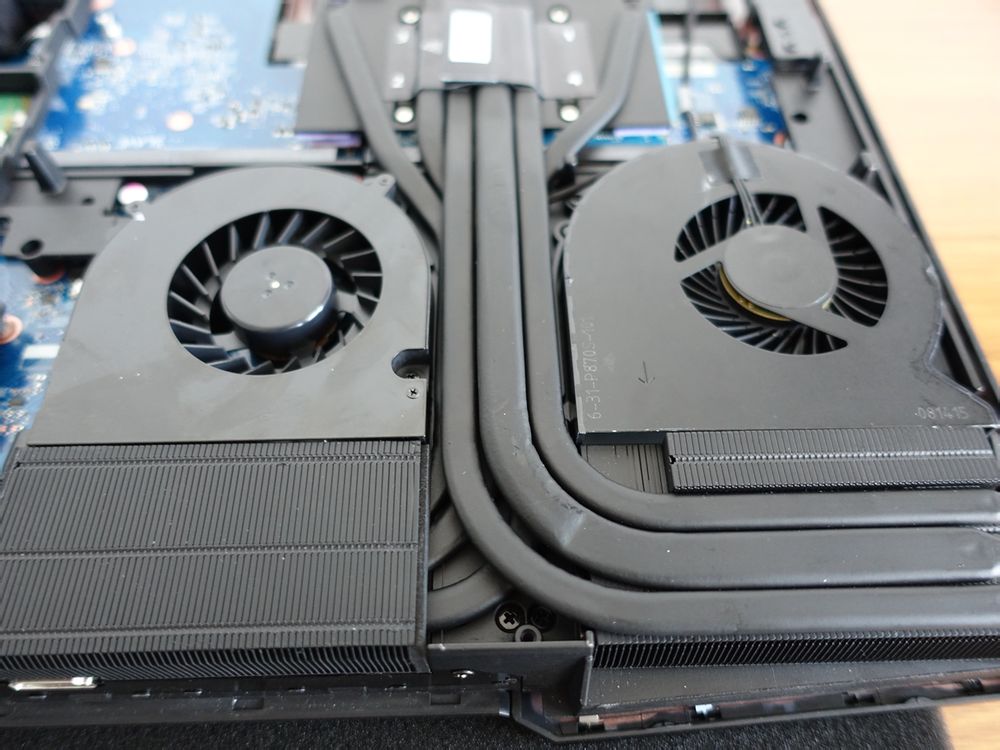

散热结构细节...
2015年10月15日 03点10分 4
level 6
吧务合作组织 楼主
这次X911的第一单元体积很大，相比音质相比以前有一定提升
2015年10月15日 03点10分 5
zihao1688
第一单元，这个不是低音炮么？[啊]
2015年10月15日 04点10分
吧务合作组织
@zihao1688 低音单元的手滑[滑稽]
2015年10月15日 04点10分
level 6
吧务合作组织 楼主

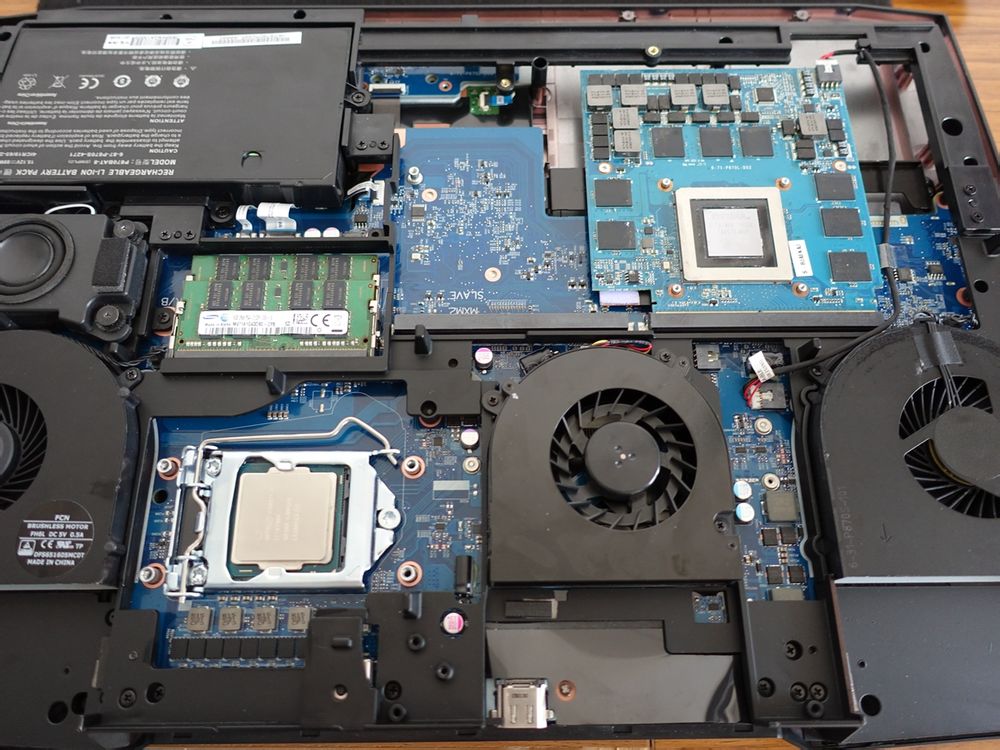

拿掉散热器的显卡，可以看出明显比普通移动版显卡宽出一节，所以旁边那个显卡位就因此放不下了...
2015年10月15日 03点10分 6
毁灭者是飘弹王
会不会有手动改装大神[滑稽]
2015年10月15日 05点10分
特尔丶😈
炮哥上了双GTX980
2016年07月21日 22点07分
level 6
吧务合作组织 楼主
拿来了一块普通移动版显卡做对比，GTX980体积上的不同就马上体现出来了
2015年10月15日 03点10分 7
8192MB
980M居然有虚焊的显存[喷]
2015年10月17日 04点10分
keaton_sky
@8192MB 人家说是“普通移动版显卡”，又没说是980M[滑稽]目测是6GB显存的970M或者870M
2015年10月19日 01点10分
8192MB
回复 keaton_sky ：看着虚焊的位置浑身难受[滑稽]是强迫症吗
2015年10月19日 01点10分
keaton_sky
@8192MB 虚焊都算不上，970M和980M共用一块基板，单位显存芯片容量也都是512MB，970M的显存少了2GB，自然要有四个显存位置被空出来了
2015年10月19日 04点10分
level 6
吧务合作组织 楼主
对了，值得一提的是，GTX980似乎多出来了一块额外供电接口，不愧是用电大户
2015年10月15日 03点10分 8
指尖触摸刀锋
供电线看着好渣[冷]
2015年10月15日 06点10分
level 6
吧务合作组织 楼主
CPU部分，Skylake桌面平台的Intel Core i7-6700K，主频4.0，睿频4.2
2015年10月15日 03点10分 9
level 6
吧务合作组织 楼主
被拆下来的低音炮
2015年10月15日 03点10分 10
level 6
吧务合作组织 楼主

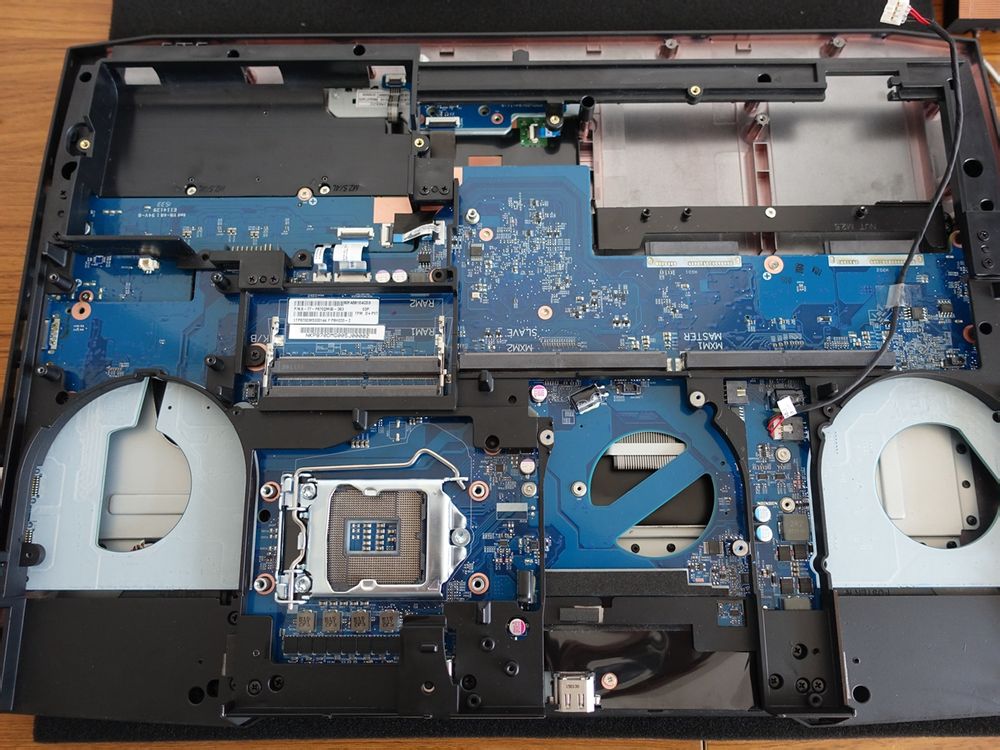

取下了主要部件的D面部分
2015年10月15日 03点10分 11
level 6
吧务合作组织 楼主
.

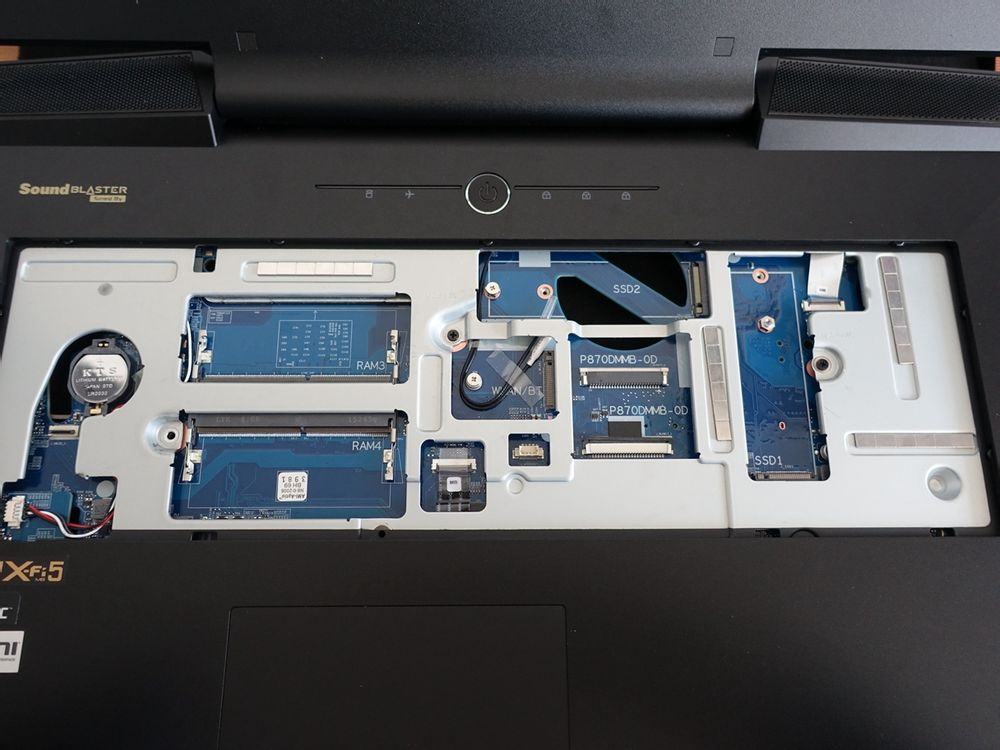

接下来是拆C面部分，可以看到两个M.2接口被安排在了C面，而且同样支持4根内存条
2015年10月15日 03点10分 12
level 6
吧务合作组织 楼主
当然M.2接口同样支持2242/2260/2280三种规格，同时支持SATA和PCIE两种总线，业界良心[真棒]
2015年10月15日 03点10分 13
arxwjh1
可以看见给ssd散热的风道，良心啊
2015年10月15日 07点10分
xiezhikuangb
@arxwjh1 没看到[黑线]
2015年10月15日 11点10分
arxwjh1
风扇有从c面进气的风道
2015年10月15日 12点10分
nb_meng
ssd上的那个6棱柱怎么拧啊
2016年05月11日 17点05分
level 6
吧务合作组织 楼主
当然不能就此结束，接下来看看A面总算亮起来的内部长什么样[滑稽]
2015年10月15日 03点10分 14
死巴哥
楼主这B面是怎么拆的，从内侧抠出来的么？
2016年07月14日 17点07分
level 14
fly航的世界
[真棒]
2015年10月15日 03点10分 15
level 6
吧务合作组织 楼主
拿到屏幕就是如此这般了，中间可以看到明显的加强架，使A盖更坚固，又是业界良心[真棒]
旁边的两个蓝色板子就是发光LED的电路板了
2015年10月15日 03点10分 16
By1213131
这壳子太刁了
2015年10月15日 11点10分
愿一生守护
这边中间加个灯，再把A面开个孔是不是logo也能发光了[滑稽]
2015年10月15日 12点10分
yicheng1107
果然是高端笔记本，妈的，买不起，抓紧时间赚钱去
2016年10月20日 00点10分
level 14
未来人类北京店
[大拇指]
2015年10月15日 03点10分 17
level 6
吧务合作组织 楼主
LED电路板的正面和反面...
2015年10月15日 03点10分 18
level 6
吧务合作组织 楼主

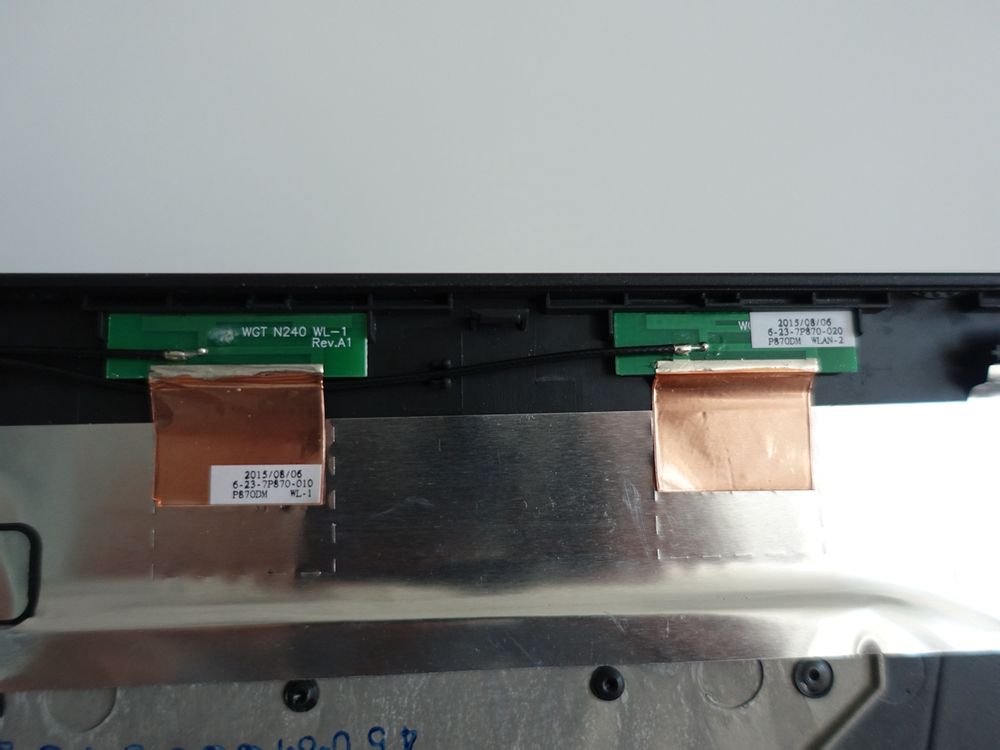

摄像头/MIC模块 和 WLAN/SIM天线部分
2015年10月15日 04点10分 19
level 6
吧务合作组织 楼主
A盖很重，当然要有更坚固的屏轴来固定
2015年10月15日 04点10分 20
